Чертеж и сборка стандартного мангала своими руками из железа

Какие инструменты и материалы потребуются

С учетом заранее рассчитанных по проекту необходимых материалов составляют смету

Важно покупать их с небольшим запасом

Для постройки мангала коптильни казана в одном из кирпича потребуются следующие инструменты:

• лопата;
• машина для замеса растворов;
• ведра;
• уровень с отвесом;
• кирпич, который стойко сможет выдержать перепады температуры.

Для фундамента необходимо запастись бутовым камнем, цементом, песком, щебнем, досками или гладкой фанерой для опалубки. Дополнительно потребуются железный лист с арматурной сеткой, решетки из металла, задвижки, уголки, дверцы.

Для постройки мангала с нишами и рабочей зоной нужно купить камень для столешницы.

Кладочный раствор готовят из песка и глины, которую предварительно на несколько дней замачивают водой.

Из какого кирпича лучше строить

Мангальный комплекс из кирпича с коптильней сооружают из двух видов материалов: шамотных (огнеупорных) и полнотелых. Огнеупорным выкладывают внутреннюю часть, а вторым видом – все остальные части постройки.

Чтобы выложить качественную и безопасную камеру сгорания, следует обратить внимание на такие характеристики кирпича:

• качественный огнеупорный кирпич имеет ровные края и остроту;
• при сильном ударе качественный шамотный вид должен расколоться на цельные куски, а не раскрошится;
• плотность материала должна быть с маркировкой М-500, М-100, 150, 200 или 250 – при высокой плотности при постукивании молотком должен слышаться металлический звук;
• кирпичи, стойкие к огню, выпускают в таких размерах: 230×123х65 мм и 230×113х65 мм.

Качественный материал выпускается в красно-оранжевом или соломенном с коричневыми вкраплениями цвете.

Внимание! Если при постукивании по кирпичу слышен глухой звук, значит он с пустотами внутри. Материал либо бракованный, либо некачественный, мангал, построенный из него, прослужит недолго.. Внешне мангал коптильню на даче из кирпича отделывают плиткой под цвет материала, деревом, пластиком или штукатуркой

Внешне мангал коптильню на даче из кирпича отделывают плиткой под цвет материала, деревом, пластиком или штукатуркой.

Расчет материалов

Какой бы чертеж ни был выбран для постройки коптильни, необходимо приобрести огнеупорные кирпичи, цемент с глиной и песком для раствора, гравий с качественной арматурной сеткой, огнеупорный раствор, рубероид, металлические уголки, листы фанеры.

Количество материалов рассчитывают с учетом размеров будущей конструкции. Для этого рекомендуется прибегнуть к советам опытных специалистов. Они помогут полностью просчитать смету, учитывая все возможные нюансы.

Самостоятельное изготовление стационарного мангала из металла

Наиболее популярны две технологии, как сделать мангал из металла своими руками стационарного типа:

1. из бочки: конструкция практически готова, нужно приварить ножки, раскроить заготовку и добавить внутренние элементы;
2. классический прямоугольный: потребуется эскиз или чертеж в графическом редакторе для разметки и кроя заготовок, расходуется больше электродов и металла.

Изделие из бочки по умолчанию обладает готовой крышкой, что позволяет защитить стальную конструкцию от снега зимой, дождя летом. Для удобства домашнего мастера ниже будут рассмотрены оба варианта.

Из бочки с пошаговой инструкцией

Перед тем как соорудить мангал из металлической бочки стационарного типа, необходимо разметить и раскроить ее в следующем порядке:

• крышка: бочка либо разрезается пополам вместе с обоими днищами, либо в ней вырезается люк ? длины окружности, днища остаются целыми, от них необходимо отступить на 2 см минимум, чтобы обеспечить жесткость конструкции;
• под: стальной прямоугольный лист для углей с просверленными отверстиями, через которые вниз будет осыпаться зола, чтобы обеспечить периодическую выемку золы, приделается съемным;
• опорные элементы: изготавливаются из уголка, на них будут лежать шампуры, поэтому в одной полке уголка создаются вертикальные прорези, длина этих элементов чуть меньше высоты бочки.

Под должен располагаться на 20 – 30 см ниже шампуров, согласно стандартным размерам мангала из металла. Для удобства извлечения/укладки на место к пластине привариваются ручки-скобы.

Опорные элементы привариваются в едином горизонтальном уровне, один возле вырезанного отверстия-люка, второй у дальней стенки напротив него. Вместо уголка можно применить профильную трубу прямоугольного сечения.

Для фиксации круглой бочки в пространстве и обеспечения удобной для приготовления шашлыков высоты металлического мангала необходимо изготовить подставку. Существует несколько вариантов, самыми распространенными из которых являются:

1. вторая бочка – устанавливается на дно вертикально, в верхней ее части вырезается посадочное место для самого мангала;
2. козелки – свариваются из металлопроката (профильная труба или уголок).

Затем остается лишь приварить петли для открывания крышки, очистить внутреннюю поверхность от продукта, который хранился в этой таре, снять стандартный слой ЛКМ (лакокрасочных материалов) снаружи и окрасить корпус специальной жаростойкой краской, выдерживающей экстремальные эксплуатационные температуры.

Классический с чертежом и видео

Пошаговая инструкция, как правильно сварить мангал классического типа, выглядит следующим образом:

• крой заготовок – рекомендуемый размер днища 100 х 30 см, боковых стенок 100 х 40 см, торцевых стенок 30 х 40 см;

• изготовление отверстий – только в боковых стенках для обеспечения тяги на расстоянии 3 см от нижней кромки (1 – 2 ряда в шахматном порядке);
• вырезы под шампуры – вертикальные возле верхней кромки боковых стенок;
• ножки – уголок либо профильная труба.

Пара чертежей для примера:

Ну, и пара фото для примера:

Увеличивается по клику на фото

Металлическая емкость должна быть герметичной, поэтому швы должны быть сплошными. Если барбекю планируется перемещать по участку, одна пара ножек делается короче, оснащается колесами. Как правильно его сварить и какие брать размеры смотрите в следующем видео:

Ну, и ещё пошаговая видео-инструкция, как прекрасно можно обойтись и без сварки:

Для более комфортной эксплуатации очага рекомендуется оснастить его полкой для складирования дров (крепится к ножкам на половине их высоты), крышкой (съемной или на шарнирах) и навесом. Стойки для навеса обычно привариваются к ножкам мангала или к его корпусу.

Декорировать очаг можно (и нужно) коваными элементами, накладками в виде фигурок животных из листовой стали. Эстетическая ценность такой конструкции полностью зависит от фантазии домашнего мастера или креативности дизайнера, разработавшего проект. Вот, например, интересная идея использую ножки от швейной машинки:

Модификации из бака стиральной машины или вертикально расположенной трубы большого диаметра для классического железного мангала непригодны. На них помещается максимум 3 шампура стандартной длины, поэтому такие очаги применяются для другой технологии приготовления пищи — барбекю. В принципе, любой мангал можно дополнить решеткой из пищевой нержавеющей проволоки и получить барбекю.

Металлические мангалы с навесом: чертежи

Чтобы приготовить шашлыки при непогоде, можно использовать специальную конструкцию мангала. Это позволяет скрыть жар и мясо от осадков, но сама по себе такая конструкция непростая. Здесь предлагается два варианта действий:

установка навеса непосредственно на мангал;

установка дополнительного навеса, который не относится к мангалу.

Последний вариант будет более рациональным, так как он позволяет скрыть не только шашлыки, но и человека, который следит за их приготовлением. Первый вариант требует дополнительных расходов, так как основа должна выдерживать нагрузку от навеса.

При этом конструкцию советуем крепить на металлические углы. Это самый лучший вариант, так как он облегчает его сборку. Полотном для навеса чаще всего выступает профнастил

Он огнеупорный, никак не реагирует на перепады температур и отличается невысоким весом, что важно для облегченной конструкции

Сборка навеса мало чем отличается от обычной, и требуется только защита огня и грамотное расположение основы. Таким образом, Вы сможете спокойно готовить еду, не переживая за то, что можете зацепиться за арматуру.

Стоит отметить, что мангал из металла с навесом – это сложный вариант, который под силу опытным сварщикам

Здесь важно создать надежную конструкцию, вес которой будет равномерно распределен на основание. Для стационарных мангалов такой навес сделать намного проще, так как для них можно устроить несущий фундамет

Конструкция с навесом может декорироваться металлическими элементами, как это Вы можете заметить на фото. Это не просто улучшит внешний вид, но и сделает навес более устойчивым и надежным.

Внимание! Если крыша установлена низко, оборудуйте ее специальным воздуховодом

Преимущества вертикального мангала

Вертикальный мангал обладает рядом преимуществ перед традиционной жаровней:

• Компактность. Конструкция занимает меньше места при большем КПД.
• Большая производительность в сравнении с обычными моделями. Можно приготовить больше продуктов с тем же количеством углей.
• Возможность готовить различные продукты одновременно, например, курицу и свинину, расположив шампура с разных сторон, при этом запахи не перемешаются.
• Возможность менять расстояние от шампура до жаровни.
• Нет необходимости постоянно следить за шашлыком, потому что жир с продуктов не капает на угли, образуя открытый огонь.
• Мясо не пропитываются вредными продуктами горения, образующимися в обычном мангале при попадании сока и жира на угли, а также при использовании жидкостей для розжига.
• Можно начинать готовить сразу после розжига.

Преимущества мангала с боковой жарочной поверхностью перед традиционным очевидны: он обладает всеми достоинствами классических версий, при этом исключены их недостатки.

Среди незначительных недостатков эко-мангала можно отметить:

• возможно более высокая стоимость по сравнению с классическим;
• верхние куски мяса оказываются менее прожаренными, чем нижние, что связано с оседанием прогоревшего угля;
• нижние куски мяса сильней пропитаны жиром, потому что на них стекает сок с верхних кусков.

Возможные размеры мангала

Размер самой жаровни может иметь различное значение, в зависимости от того, сколько шашлыков предполагается готовить за один раз. Что касается высоты ее бортов, то оптимальным считается высота стенок около 15 см. Если сделать меньше этой величины, то угли будут жечь мясо, а высота бортов больше 15 см потребует большего количества углей. Как правило, все хотят, чтобы шашлыки готовились быстро, но качественно, поэтому заявленная высота считается наиболее приемлемой.

Что касается остальных размеров, то они рассчитываются, исходя из личных предпочтений и конкретных условий. Итак:

• Ширина жаровни должна соответствовать длине шампуров, не учитывая длину ручек. При этом следует отнять еще сантиметров 10. Например, если длина шампуров составляет 500 мм, то ширина мангала должна быть около 400 мм, может чуток больше.
• Длина жаровни зависит от того, сколько шампуров с мясом планируется готовить одновременно, учитывая тот факт, что расстояние между ними должно быть около 10 см. Поэтому нетрудно посчитать, что на 8 шашлыков потребуется жаровня, длиной не меньше 90 см. Как правило, на длинных стенках мангала делаются выемки под шампура, любой формы.
• Высота ножек зависит от ряда факторов. Если мангал стационарный, то высота может достигать 0,8 метра. У переносных, тем более, разборных моделей эта высота не превышает 0,3 метра, хотя все зависит от того, насколько удобно мангал транспортируется. Естественно, что не каждому комфортно готовить шашлыки на корточках.
• Толщина материала. Она также зависит от того, мангал стационарный или передвижной. Для стационарного изделия больше подойдет металл, толщиной порядка 3-х мм. Для сборной конструкции или переносной наиболее оптимальной считается толщина металла порядка 2-х мм. Естественно, что чем толще материал изготовления, тем долговечнее конструкция.

В некоторых самодельных конструкциях на дно мангала устанавливается своеобразная решетка в виде колосников. В результате, не выгорает дно мангала, хотя, как показывает практика, можно обойтись и без этого элемента: ведь не каждый день мы жарим шашлыки.

Конструкция мангала достаточно типичная, поэтому о большом разнообразии говорить не приходится. Как правило, это жаровня на ножках, хотя встречаются уникальные модели, а также достаточно простые, предназначенные для приготовления шашлыков на природе.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

• ширина 150 см;
• глубина 75 см;
• общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова. На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Факторы, влияющие на габариты жаровни

Поскольку приготовления шашлыка или любой другой пищи происходит по конкретным технологиям, то при расчете оптимальных размеров мангала учитывают следующие факторы:

• температурный режим – количество углей, расстояние от них до мяса;
• инвентарь для приготовления блюда – шампуры или решетка барбекю.

Существуют варианты мангалов с дополнительными функциями. Например, жаровня оборудуется боковым отделением для не прогоревших углей с собственным дымоходом. Либо часть ее накрывается варочной панелью для одновременной готовки гарнира, разогрева чайника.

В таком случае основная часть мангала должна иметь размеры, рекомендуемые в этом пособии. Остальные элементы крепятся таким образом, чтобы процесс приготовления шашлыка происходил без каких-либо помех.

Конструкция шампура

Вычислить правильные размеры жаровни можно лишь в одном случае – повар пользуется шампурами, решеткой барбекю или обоими этими инструментами одинаковой длины. Стандартной конструкцией шампура является:

• длина – общая 45 – 50 см, рабочая 30 – 35 см;
• завивка – спиральная, расположена возле рукоятки, длина 4 – 6 см.

В походных (разборных, раскладных) вариантах жаровни размеры шпаги/шампура могут уменьшаться.

При потере/замене рабочего инструмента следует привести длину шампура в соответствии с жаровней, для которой он предназначен.

Аналогичные требования предъявляются к печам барбекю. Решетка должна размещаться равномерно над углями на высоте 5 – 8 см, так как мясо обычно поджимается сетками с двух сторон и готовится быстрее. Промышленность чаще всего производит сетчатые конструкции габаритами 18 х 28 см, под них и подгоняется кирпичная или стальная коробка, куда будут засыпаться угли.

Температурный режим

Специалисты рекомендуют жарить своими руками мясо на углях при соблюдении следующих условий:

• угли – готовые из мешка заводской фасовки или предварительно обожженные на костре, а не внутри мангала;
• наполнение очага углями – слой 5 – 10 см;
• расстояние от углей до шампуров – 5 – 10 см в зависимости от древесины, размера головешек и кусков шашлыка.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Кованые мангалы, как функциональный элемент декора

Украсить двор и подчеркнуть элегантность стиля поможет установка кованого мангала. Такое изделие будет не просто частью декора

Мангалы, кованные из стали, будут привлекать к себе внимание ваших гостей. Все потому что каждый из них – это произведение искусства

Они могут быть разнообразной формы и конструкции. Фантазии кузнецов выдают мангалы, стилизованные под деревья, кареты, корабли и даже животных.

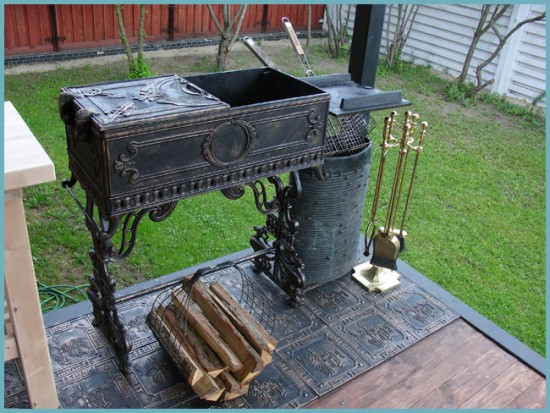

Кованый мангал

Самому создать изделие такого рода очень сложно. Для этого придется оборудовать мини-кузницу. Обзавестись горном, наковальней и другими кузнечными инструментами. Далее, умелые руки и полет фантазии смогут помочь вам изготовить настоящий шедевр и гордость всей семьи. Фото разнообразия таких изделий это еще раз подчеркивает.

Зачастую кованые мангалы заказывают по собственным задумкам в кузнечных мастерских. Для начала оговаривают размеры и материал ковки. Затем вместе с мастером делают зарисовки изделия на бумаге и приступают к работе. Следует учесть, что готовый мангал – довольно внушительная конструкция. И использоваться он может также как стационарная печь или камин.

Кованый мангал с дополнительными полочками

Обустраивая беседку для проведения летних застолий, каждый хозяин старается сделать ее наиболее комфортной и уютной для гостей. Кованый мангал украсит любой дачный павильончик и привнесет в него нотки стиля и гармонии.

Используем металлические листы

А если вы будете использовать мангал лишь на участке, не вывозя за его пределы, то целесообразней не усложнять себе жизнь, а прибегнуть к самому простому варианту изготовления стационарной модели. Перемещать ее вы сможете лишь по участку, а устанавливать – на твердую поверхность.

Традиционно вначале сделайте чертеж. Сделать это достаточно просто, поскольку каких-либо особо сложных элементов в конструкции нет. После покупки всего необходимого сделайте заготовки будущих компонентов, основываясь на ранее составленной схеме.

В качестве альтернативного варианта предлагаем ознакомиться с уже готовой схемой и, опираясь на нее, составить свою, добавив туда нужные элементы, которые сделают эксплуатацию более простой и удобной.

Шаг 1. Для работы вам потребуется следующее:

1. лист металла толщиной в несколько миллиметров;
2. металлический уголок 1х1 сантиметр для изготовления каркаса и ножек.

Обратите внимание! Если предусматривается установка одной или двух полочек, то для них также потребуются уголки. Шаг 2

Далее разметьте на листе металла будущие элементы конструкции. Если металл не слишком толстый (около 2-х миллиметров), то попросту согните его, избавившись тем самым от сварочных работ по соединению корпуса с дном. В таком случае по окончании предварительной разметки вырежьте 4 прямоугольника – в результате получится крестовина

Шаг 2. Далее разметьте на листе металла будущие элементы конструкции. Если металл не слишком толстый (около 2-х миллиметров), то попросту согните его, избавившись тем самым от сварочных работ по соединению корпуса с дном. В таком случае по окончании предварительной разметки вырежьте 4 прямоугольника – в результате получится крестовина.

Шаг 3. Центральная часть крестовины послужит дном корпуса, остальные четыре – станками. Согните эти стенки под углом в 90 градусов относительно донного элемента.

Шаг 4. Далее сварите стенки конструкции между собой.

Шаг 5. В нижней части тех сторон короба, что побольше, проделайте отверстия для того, чтобы к углям поступал кислород. А вот в верхней части этих сторон проделайте вырезы, чтобы было удобно ставить шампура.

Шаг 5. После этого соорудите раму из уголков, куда впоследствии установите корпус с основанием под полки.

Шаг 6. Поверх рамы можете установить сетку, выполненную из стальной проволоки. Помните, что на такую сетку удобно будет ставить посуду либо же разделочную доску.

Шаг 7. Снизу обустройте еще одну сетку (либо же корзину – как вам удобно), в которой бы хранились дрова.

Обратите внимание! Если хотите, можете сделать на стенках различные рисунки, используя ту же проволоку. Шаг 8

После этого зачистите все поверхности металлической щеткой, далее покрасьте жаропрочной краской – последняя предотвратит не только образование коррозии, но и прогорание

Шаг 8. После этого зачистите все поверхности металлической щеткой, далее покрасьте жаропрочной краской – последняя предотвратит не только образование коррозии, но и прогорание.

Как только краска высохнет, можете начинать испытывать свое детище – мангал своими руками из металла!

Видео – Делаем мангал из металла

Печь барбекю, нет ничего проще !

Как своими силами сложить печь барбекю подробное руководство

Самый простой мангал

Самый простой кирпичный мангал своими руками можно сложить даже без фундамента и раствора. Примером может служить вот такой маленький мангал, который можно вполне назвать небольшим мангальным комплексом.

Однако это скорее пробный вариант, который покажет, подходит ли вам конструкция, удобна ли она или нужно внести улучшения.

Мангал барбекю — минималистичная конструкция

Одним из простых и удобных мангалов, имеющих несколько разновидностей, считают шашлычницу П-образной формы. Ее стандартный размер — 3 кирпича в глубину, 4-7 рядов в ширину.

На уровне предполагаемого дна топки делают перекрытие или выступ для установки жаровни в виде короба или металлического листа. Высота установки, как правило, определяется размером от земли до запястья и составляет 85-100 см.

Выступы, расположенные через 2—3 ряда, предназначены для размещения решеток, на которых будет готовиться пища: на нижней — мясо, на верхней — овощи.

Эту шашлычницу из кирпича своими руками удастся построить каждому, кто возьмется за дело. Такой вариант самодельного мангала-барбекю обычно становится первым в печной практике новичка.

Конструкция с перекрытием, на котором возводится жаровня, требует больше времени.

Открытый мангал-барбекю

Перекрытие можно сделать несколькими способами:

соорудить опалубку и залить бетонную плиту;

просверлить в кирпичах отверстия и пропустить в них шпильку, опирающуюся на боковые стенки конструкции;

проложить на боковые стены металлические уголки, полосы или прутья, на которые будет опираться кирпич.

Пример выполнения перемычки

Над перекрытием можно выложить как открытую, П-образную, так и закрытую жаровню.

Несколько усовершенствованная конструкция имеет Ш-образное сечение, благодаря чему у мангала появляется столик, на котором удобно ставить посуду, специи, продукты. На его месте может также разместиться печь под казан.

Как построить простой мангал со столиком: порядовка и фото:

Строительство простого мангала барбекю с разделочным столом

Уличный с казаном

Если меню не ограничивается блюдами, приготовленными на углях, стоит задуматься о возведении мангала, комбинированного с печью под казан. Мангал и казан делают ассортимент приготавливаемых блюд практически неограниченным. А на свежем воздухе их намного вкуснее не только есть, но и готовить.

В основе простого уличного мангала-барбекю и печкой под казан лежит Ш-образная конструкция с отличием от предыдущей в том, что на месте стола размещается печь. Для печи понадобится колосник, дверца и накладка с кольцами.

Алгоритм работ показан на фото.

Сделай сам

Что и говорить! Собственноручно приготовленное на природе мяско – что может быть вкуснее? Если еще и мангал собственного изготовления, то это не останется незамеченным.

Зачастую купленной в магазине жаровни не хватает даже на один шашлычный сезон. В продаже встречаются и удобные, надежные мангалы из нержавейки, но стоимость таких изделий очень велика.

Поэтому самодельный мангал будет оценен по достоинству. Идеи для создания мангала собственными руками можно посмотреть на фото в этой статье.

Если есть знания и опыт в работе с металлом, набор необходимых инструментов, то сделать переносной мангал не составит труда. Идеальный походный мангал должен обладать рядом качеств.

Он должен быть:

• надежным;
• легким;
• компактным в собранном виде;
• иметь простую конструкцию сборки.

В первую очередь нужно подготовить чертеж будущей конструкции. Можно использовать и уже готовые чертежи, однако далеко не факт, что полученный результат оправдает ожидания.

Поэтому лучше сделать чертеж самостоятельно, тем более это не так уж сложно. Тут нужно продумать каждую деталь и все предусмотреть.

Чтобы мангал можно было легко и быстро собирать и разбирать, он должен состоять из минимального количества деталей (см. фото).

С другой стороны, все детали должны быть небольшими, чтобы в разобранном виде его можно было легко транспортировать.

Фото:

Лучше сразу подумать, в чем будет удобно его перевозить. Можно приспособить под эту цель старый чемодан или дипломат, рюкзак, спортивную сумку или даже небольшой плоский ящик.

Исходя из выбранной формы переноски, нужно думать над габаритами мангала.

Так как кроме самого мангала переносить придется и шампура, решетку для гриля, угли, маринованное мясо, посуду и приспособления, то чем меньше жаровня будет занимать места в сложенном виде – тем лучше.

Оптимальный вариант – это когда его можно будет уложить в ящик размерами 60*30*5 см.

Если мангал будет только перевозиться в багажнике и не носиться в ручную, то длину упаковки можно увеличить до метра. Остальные величины менять нежелательно.

В собранном виде короб мангала должен быть размерами не меньше чем 60*30 и 15 м в высоту. Можно изготовить немного больше, а вот меньше не стоит. На таком мангале должно одновременно помещаться не менее шести шампуров.

Из какого металла лучше сделать мангал?

Из любого, который будет соответствовать заявленным требованиям:

• металл должен быть легким;
• прочным;
• устойчивым к образованию ржавчины и коррозии;
• иметь высокую температуру плавления;
• нетоксичным.

Наибольшим спросом пользуются мангалы из нержавейки, так как характеристики этого металла отвечают всем необходимым нормам. Сам разборный мангал можно делать из листов металла толщиной в 2-3 мм.

Если лист металла для его изготовления будет тоньше, то велика вероятность его деформации, а если сделать толще, то изделие получится слишком тяжелым.

Видео:

Так как больше всего от контакта с огнем страдает днище мангала, то его имеет смысл сделать из пятимиллиметровой нержавейки.

Кроме нержавейки, для изготовления мангала подойдут и листовое железо, и сплавы тугоплавких металлов. Главное, чтобы характеристики листа металла отвечали вышеперечисленным качествам.
