Как подключить проходной диммер?

Конструктивные особенности работы

Вариантов управления регуляторами света может быть несколько. Самыми распространенными среди них являются указанные в таблице:

Способ управления	Особенности регулировки
Поворотные	Вращением ручки
Поворотно-нажимные	Нажатием производится включение и отключение, вращением — регулировка
Клавишные	При нажатии происходит пуск, при удержании более 3 сек — настройка
Сенсорные	Управление через легкие прикосновения

Также приборы отличаются по типу исполнения:

• модульные – устанавливаются на DIN рейку, как автоматический выключатель, могут располагаться в распределительном щитке и иметь выносной орган управления;
• обычные бытовые – размещаются вместо простого выключателя на стену;
• моноблочные – могут совмещать диммер с выключателем или розеткой, либо сразу три устройства.

Требования при эксплуатации

При использовании диммеров следует учитывать несколько важных моментов:

Выбирать диммер надо в соответствии с типом используемых ламп.
Наименьшее значение мощности светильника с лампой накаливания – 40 Вт.
Светорегулятор следует использовать с осторожностью при высоких температурах в помещении – более 25 градусов;
Используемые люминесцентные лампы должны иметь возможность эксплуатации в режиме диммирования.
Мощность светорегулирующего устройства должна быть больше суммарной мощности всех подключаемых точек.
Не допускается одновременная работа через диммер приборов емкостного и индуктивного типа.

Подключение диммеров своими руками не составит особых сложностей при правильном выборе подходящего устройства. А в процессе эксплуатации обеспечивается удобство и комфорт пре регулировании яркости свечения и управлении освещением в доме.

С использованием конденсаторов

Такой диммер работает только в качестве переключателя, который изменяет путь протекания тока, питающего нагрузку. Но и схема кнопочного диммера довольно проста и не потребует никаких специфических элементов.

Схема диммера на конденсаторе

Принцип его работы заключается в переведении переключателя SA1 в одно из трех возможных положений:

• выключено – цепь полностью разорвана, лампа не горит или проходной выключатель выдает логический ноль в цепи;
• закорочено на лампу – в цепи подключения диммера отсутствуют какие-либо элементы кроме электрической лампы (прибор освещения горит на полную мощность);
• подключено через R – C цепь – выдает только определенный процент яркости освещения.

В зависимости от параметров резистора и емкостного элемента будут зависеть напряжение и яркость свечения. Этот диммер используется для регулировки освещения путем рассеивания части мощности в R – C цепи, поэтому никакой экономии от снижения вы не получите.

Установка регулятора яркости света Fibaro FGD211 с выключателем

Особенность этой модели в том, что она совместима с системой «умный дом» и управляется с компьютера. Есть устройства, управляющиеся с регулятором, установленным в удобном месте.

Диммеры, которые устанавливаются в монтажную коробку к выключателю тоже ставятся в разрыв фазного провода, но сам процесс их установки немного отличается. Все также снимается выключатель, находим фазу, провод маркируем. Далее берем диммер, соединяем перемычкой (отрезком медного провода в оболочке) клеммы 0 и N. К контактам S1 и Sx подсоединяем отрезки проводов длиной 7-10 см.

К диммеру подключили проводники и поставили перемычку

Следующий шаг — подключение регулятора к проводке. Фазный провод устанавливаем на разъем с буквой L, нулевой — на N. Подключенное устройство заправляем в монтажную коробку (провода подгибаем).

Подключаем регулятор к питанию

Далее провода, установленные ранее в гнезда S1 и Sx, соединяем с клеммами на выключателе (порядок любой).

Рамку выключателя прикручиваем на место, затем надеваем лицевую накладку и клавиши, программируем систему и проверяем работу.

Если потребуется подключить диммер с управлением от кнопки, в нем будут еще два контакта, к которым надо будет подключить выносную кнопку.

Схема подключения моноблочного диммера

Чаще всего самостоятельно подключают моноблочные регуляторы света. Их ставят вместо выключателя. При однофазной сети схема подключения такая же, как и на обычном выключателе — последовательно с нагрузкой — в разрыв фазы. Это очень важный нюанс. Диммеры ставят только в разрыв фазного провода. Если подключить диммер неправильно (в разрыв нейтрали), электронная схема выйдет их строя. Чтобы не ошибиться, перед установкой надо точно определиться, какой из проводов фаза, а какой — нейтраль (ноль).

Перед тем как поставить диммер, надо найти фазный провод

Если речь идет об установке диммера на место выключателя, то надо сначала отключить провода от клемм выключателя (с отключенным на щитке питанием), включить автомат и тестером, мультиметром или индикатором (отвертка со светодиодом) найти фазный провод (при прикосновении щупом к фазе на приборе появляются какие-то показания или загорается светодиод, а проводе нейтрали (ноля) никаих потенциалов быть не должно).

Определение фазного провода индикатором

Найденную фазу можно каким-то образом обозначить — поставить на изоляции черту, наклеить кусок изоленты, цветного скотча и т.п. Затем питание снова отключают (входной рубильник на щитке) — можно подключать диммер.

Схема подключения диммера

Схема подключения регулятора света проста: на вход устройства подается найденный фазный провод, с выхода провод идет на нагрузку (на рисунке на распределительную коробку, а оттуда — на лампу).

Есть два вида диммеров — в одних входной и выходной контакт подписаны. В таком случае надо следовать указаниям и подавать фазу именно на подписанный вход. На других устройствах входы не подписаны. В них подключение фазы произвольное.

Рассмотрим как подключить диммер с поворотным диском. Сначала надо его разобрать. Для этого вынимаем диск — его надо потянуть на себя. Под диском находится кнопка, которая фиксируется прижимной гайкой.

Перед монтажом диммер разбираем

Эту гайку откручиваем (можно пальцами) и снимаем лицевую панель. Под ней находится монтажная пластина, которую потом будем прикручивать к стене. Диммер разобран и готов к установке.

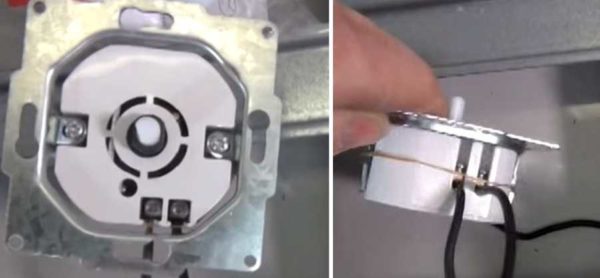

Регулятор света без лицевой пластины

Подключаем его по схеме (смотрите ниже): фазный провод заводим на один вход (если есть маркировка входа, то на него), ко второму входу подсоединяем проводник, который идет на лампу/люстру.

Схема подключения лампы к диммеру

Осталось закрепить. Вставляем подключенный регулятор в монтажную коробку, закрепляем его винтами.

Затем накладываем лицевую панель, фиксируем ее снятой ранее гайкой и, в последнюю очередь устанавливаем поворотный диск. Диммер установлен. Включаем питание, проверяем работу.

Схемы подключения

В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.

1. Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.

2. Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места. Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки. Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).

3. Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.

4. Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату. Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:

Советы по выбору и использованию

Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся.

При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели. Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C

Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C.

Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.

Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.

Принципиальная схема подключения диммера

Схема подключения диммера похожа на схему подключения выключателя. Светорегулятор так же, как и выключатель, устанавливается последовательно с нагрузкой. Мало того, это устройство можно поставить в то же место, где стоял обычный выключатель. Перед тем, как подключить диммер вместо выключателя, необходимо отключить сетевое питание, отсоединить сетевые провода от клемм выключателя и на его место поставить светорегулятор, поскольку его установочные размеры соответствуют габаритам выключателя. При подключении диммера к электрической сети необходимо учитывать, что он должен быть включен в разрыв обозначаемого буквой L фазового провода, но не нулевого провода с обозначением N.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

• По типу монтажа;
• по исполнению и способу управления;
• по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

• Поворотным;
• поворотно-нажимного типа;
• кнопочным;
• сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

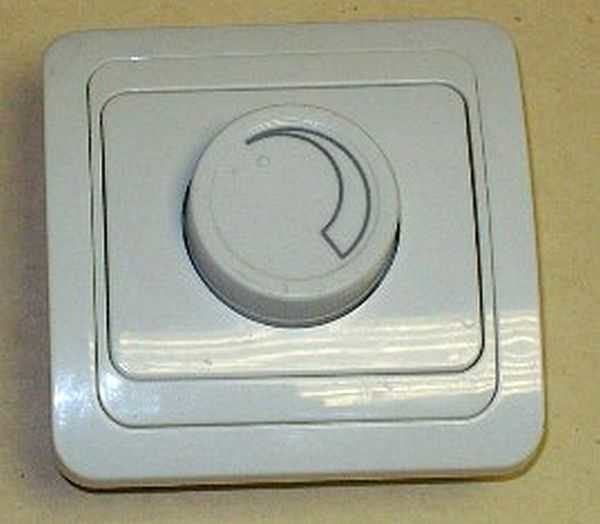

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

Что такое диммер

Процесс управления и регулирования нагрузки в электрических приборах является диммированием. В светильниках и лампах этот процесс выглядит как регулирование яркости освещенности помещения. А прибор, при помощи которого можно осуществлять такую регулировку называется диммером. Он обеспечивает как экономию электроэнергии, так и другие возможности диммируемых светодиодных светильников и ламп:

• С помощью диммирования можно регулировать насыщенность освещения в доме или квартире, можно создавать особую атмосферу уюта с приглушенным светом или рабочую атмосферу при ярком освещении.
•  При помощи освещения можно зонировать пространство не только в доме, но и в одном помещении, придать индивидуальность своему жилью.
• Покидая надолго дом, можно спугнуть воров, оставив кое-где неяркий свет, создавая атмосферу присутствия хозяев дома.
• В современных диммерных выключателях есть функции программирования – можно установить один раз комфортные режимы для определенного времени и не возвращаться к выбору уровня яркости света каждый раз.
• Функция дистанционного контроля с мобильных устройств позволяет в любое время управлять процессом освещения. Также вы сможете управлять диммируемыми светильниками при помощи голоса, пульта или хлопнув ладонями, входя в комнату.

Виды

Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.

Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.

Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.

В плане исполнения регулятор бывает:

• Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
• На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
• Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.

Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.

Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Управление освещением из разных точек помещения

Для обеспечения этого варианта регулировки освещения можно рассмотреть 2 схемы.

Схема установки с двумя светорегуляторами

Когда требуется регулировать освещение из двух разных точек, то можно использовать схему с двумя диммерами. В таком случае первые и вторые клеммы светорегуляторов соединяются между собой. Фазовый провод подводится к оставшейся третьей клемме одного из диммеров, а от третьей клеммы второго устройства провод идет на нагрузку. Таким образом, из распределительной коробки каждого светорегулятора выходит по три провода.

Как правильно подключить высококачественный диммер

Для обеспечения регулировки освещенности помещения с различных точек возможен вариант с использованием импортных кнопочных диммеров высокого качества, например, типа Legrand Valena производства французской компании Legrand. Особенностью этого устройства является то, что в комплект покупки входят дополнительные кнопки регулировки, которые можно установить в разных концах освещаемого помещения. При этом расстояние от диммера до самой дальней выносной кнопки ограничено 50 метрами.

Существует несколько вариантов схем подключения дифавтомата. с заземлением или без него, по селективной или неселективной схеме. Использование этого устройства позволяет обеспечить как безопасность людей, так и защитить приборы и саму сеть от аварий.

Для установки точечных светильников в гипсокартон есть подробная инструкция. а как сделать правильный выбор LED ламп для домашнего освещения, поможет эта статья.

Схема включения диммера с выносными кнопками регулировки следующая. Фазовый провод подходит к клемме светорегулятора №1 и первым клеммам выносных кнопок. Со вторых клемм выносных кнопок провод идет на клемму B диммера. Нагрузка подсоединяется к клемме №2 светорегулятора и нулевому проводу N.

За возможности такого брендового устройства приходится, конечно, значительно переплачивать. Так, диммер Legrand Valena, рассчитанный на 600 Вт, стоит 2486 рублей, тогда как отечественный АГАТ–К-200 стоит около 500 рублей.

Итак, перед тем, как установить диммер своими руками, необходимо запомнить всего несколько правил:

1. Хотя имеются различные варианты подключения светорегуляторов, но схемы их достаточно просты – они устанавливаются последовательно с источником электроэнергии в фазовый провод электросети.
2. Для регулировки освещенности из разных точек помещения можно использовать схему с одним высококачественным дорогостоящим диммером, имеющим дополнительные выносные кнопки.

Как подключается диммер?

С этим обычно ни у кого особых сложностей не возникает. Тем более, если приобретается диммер, устанавливаемый в подрозетник вместо выключателя или последовательно с ним.

У большинства приборов такого предназначения имеется две или три клеммы для подключения к сети.

Клеммы для включения диммера в цепь осветительного прибора

Клеммы, обозначенные вертикальными стрелками или (и) буквами «L» предназначены для подключения входного напряжения питания (показаны на иллюстрации зелеными стрелками). Как уже говорилось, по существующим правилам все выключатели, и диммеры в том числе, должны ставиться в разрыв фазного провода. То есть к такой клемме должен походить фазный провод из распределительной коробки.

Входных клемм «L» может быть и две – для чего это бывает нужно – увидим чуть позднее. Но в случае простейшей коммутации подключать фазный провод можно к любой из них.

Клемма, обозначенная пиктограммой в виде волны синусоиды, пересеченной наклонной стрелкой – это выход димминированного напряжения (на рисунке выделен желтым указателем). Именно отсюда идет провод на осветительный прибор или иную нагрузку.

Некоторые диммеры сложной конструкции и расширенной функциональности могут иметь и больше клемм. В том числе – требовать и подключения нулевого провода – для обеспечения работы своей электронной схемы. Но это уже – частные случаи, с которыми следует разбираться, опираясь на приложенную к прибору инструкцию по эксплуатации.

Здесь же мы рассмотрим несколько типовых схем включения диммера с «клеммным набором», показанным выше. На схемах условно показана одна лампа накаливания, но следует правильно понимать, что это имеется в виду осветительный прибор, в которых таких ламп может быть и несколько.

Простейшая схема – диммер выполняет роль выключателя

Это – наиболее распространенный вариант подключения, не требующий никаких доработок. Диммер просто устанавливается на место обычного выключателя и сам берет на себя эту функцию.

Самая распространенная и простая схема установки диммера

При всей ее простоте важно соблюсти главное условие – не перепутать клеммы диммера. То есть на осветительный прибор должен уходить провод с клеммы диммированного напряжения

Схема с последовательно установленным выключателем

Нередко диммер устанавливают последовательно с обычным выключателем, при этом разнося их при необходимости по комнате. Такой подход обычно практикуется в спальной. Выключатель при этом устанавливается у входной двери, а регулятор света – в непосредственной близости от спального места.

Диммер включен в цепь последовательно с обычным выключателем

Входя вечером в спальную, можно на пороге комнаты зажечь свет. А вот управлять его яркостью и включением – уже не вставая с кровати. При необходимости встать ночью – диммер-выключатель тоже под рукой. И, наконец, утром, покидая спальную, на выходе несложно полностью обесточить всю эту схему. При этом на диммере, понятно, сохраняется настройка выставленного уровня мощности свечения лампы.

Проходная схема с двумя диммерами

А это – более совершенная, правда, и несколько более сложная в электромонтаже схема с применением двух диммеров. Главная сложность в том, что к каждому прибору должно подходить уже по три провода. Но зато подобная схема позволяет не только включать, но и управлять уровнем мощности свечения лампы независимо из двух мест.

Два диммера, включенные в цепь светильника по «проходной» схеме

В этом варианте есть нюансы. Фаза со входа подается на клемму диммированного напряжения первого прибора. Одноименные клеммы входа двух диммеров (а приборы должны быть одинаковыми) связываются проводкой первая с первой, вторая, соответственно, со второй. А на светильник уходит провод от клеммы диммированного напряжения второго регулятора.

Управлять освещением в такой схеме можно с любого диммера.

Могут быть и более сложные схемы, например, с использованием двух проходных выключателей и диммера. Или же с коммутацией диммера и проходного выключателя. Но для маленьких и средних по величине помещений обычно бывает достаточно тех, что рассмотрены выше.

А усложнение обычно прежде всего отражается на правильности подключения проходных или даже проходных и перекрестных выключателей. Но это уже – несколько другая тема.
