Как своими руками сделать из обычного выключателя проходной
Содержание:
- Схема подключения выключателя с распредкоробкой
- Недостатки выключателей
- Подключение проводов к выключателю света
- Конструкция выключателя проходного типа
- Для чего нужен проходной переключатель
- Делаем сами
- Особенности выключателей
- Схема подключения проходного выключателя с 2х мест
- Устройство и принцип работы проходного выключателя
- Зачем нужны проходные выключатели?
- Вопросы безопасности при монтаже выключателей
- Управление
- Ошибки, совершаемые при монтаже проходных выключателей
- Особенности установки
- Ошибки подключения
- Сравнение схемы на проходных выключателях и импульсных реле
- Определение
Схема подключения выключателя с распредкоробкой
Нередко новостройки сдают жильцам в виде бетонной коробки с «голыми» перекрытиями, поэтому приходится самостоятельно устанавливать двери, проводить электропроводку, заниматься отделкой поверхности. Конечно, при желании можно воспользоваться помощью мастера, но это обойдется дороже. Чтобы понять, как сделать монтаж своими силами, мы рассмотрим схему подключения выключателя, светильника, автомата и распредкоробки.
Первым делом предстоит выбрать подходящую схему подключения
На рисунке выше представлен простой вариант – схема, в которой имеется только одна лампочка, выключатель с одной кнопкой и выходом к электрощиту. В нашем случае еще потребуется подключение автоматического выключателя.
Основной целью является установка всех этих элементов на свои места, чтобы не спутать проводники. Посредине потребуется монтировать распредкоробку.
По предварительному монтажу получится следующая схема
Сначала устанавливается автоматический выключатель, который защищает электросеть от перенапряжения и замыкания. Для этого необходимо подключить проводники: белый – фаза, голубой – ноль, желтый – заземление. После чего проводники придется провести до монтажной коробки. Теперь следует подсоединить их в соответствии со схемой.
Если после подключения лампочка загорается, то проводники подключены правильно – теперь можно спрятать провода в распредкоробке и закрыть ее крышкой
Недостатки выключателей
А теперь поговорим о том, какие существуют недостатки в схемах подключения проходных выключателей с места и непосредственно в конструкциях. Самый главный минус состоит в том, что нет конкретного положения – включенного и отключенного. Это создает небольшие неудобства при выходе из строя лампы. Ведь сразу нельзя понять, что она сгорела.
Следующий минус заключается в том, что в коробке очень большое число соединений. И количество проводов напрямую зависит от того, сколько выключателей используется и ламп освещения. Конечно, можно ухитриться и существенно уменьшить сложность коммутации. Но придется полностью отказаться от распаечных коробок, как следствие – увеличение расхода кабеля. Но есть и хитрее способ – для упрощения ставите импульсные реле.
В том случае, если при монтаже проходных выключателей по схеме, приведенной в статье, не хотите прокладывать провода в штробах, используйте беспроводные конструкции. Они, правда, обойдутся вам довольно дорого – такие устройства стоят в 4-5 раз больше, чем простые. Но зато работа по монтажу упрощается примерно в столько же раз. Установив такие выключатели, вы забудете о проводах. Кроме того, после установки всей системы освещения не придется делать ремонт и замазывать штробы раствором.
Подключение проводов к выключателю света
Вы, вероятно, заметили, что провода окрашены по-разному: коричневый провод – это фаза, желто-зеленый – заземление. (Стандарты цветовой маркировки изоляции проводников отличается от страны к стране.) Каждый из этих проводов должен быть подсоединен к определенному разъему.
Как правильно подключить выключатель? Существуют небольшие различия в подключении одно- и двухклавишного выключателей. Главное запомнить: размыкаться должна фаза, провод фазы крепится к разъему с маркировкой L (как правило, в нижней части выключателя).
После того как вы поместите конец каждого провода в свой разъем, закрепите их винтами, используя для этой цели отвертку. Убедитесь, что провода надежно закреплены, иначе выключатель не будет работать должным образом.
Еще раз убедитесь в правильности подключения проводов и надежности их крепления. На приведенном ниже рисунке вы можете видеть, как подключить двухклавишный выключатель света.
После завершения подключения проводов вы должны согнуть их, чтобы «спрятать» в коробке. Убедитесь, что там осталось достаточно места для размещения выключателя. Если нет никаких проблем, вы можете закрепить выключатель в коробке с помощью винтов. Не торопитесь туго затягивать винты, сначала следует проверить, насколько хорошо выключатель выровнен.
Для выравнивания выключателя используйте уровень, лазерный или спиртовый. На приведенном ниже рисунке вы можете видеть технику проведения этой операции.Если вы заметили отклонение по горизонтали, ослабьте винты и откорректируйте положение выключателя.
Не забудьте в финале надежно зафиксировать выключатель винтами. Только не переусердствуйте, иначе вы рискуете сорвать резьбу винтов или повредить выключатель.
Следующий шаг – крепление на место рамки и кнопок выключателя. Для этого вам не понадобятся инструменты, достаточно пальцев рук. Небольшое нажатие, и снятые в самом начале элементы вновь оказываются на своих местах.
Эта операция, пожалуй, самая легкая. Кроме того, она предвещает скорое завершение работы.
Осталось включить питание на электрическом щитке. Включите свет с помощью нового, только что установленного выключателя, чтобы убедиться, что ваша работа была не напрасна, и все функционирует так, как нужно. Свет зажегся? Значит, теперь вы знаете, как подключить выключатель света.
Конструкция выключателя проходного типа
Внешне маршевый выключатель ничем не отличается от обычного, кроме наличия на клавише условного изображения в виде двух треугольников и схемы устройства на тыльной стороне диэлектрического основания.
Внутри проходного выключателя расположены три контакта: два неподвижных и один подвижный (перекидной), приводимый в движение наружной клавишей устройства. У перекидного контакта два возможных рабочих положения – на одной из неподвижных клемм. Нажатием клавиши подвижный контакт перемещается с одной клеммы на другую, разрывая одну цепь и замыкая вторую.
На этой конструктивной особенности проходного выключателя основана схема сети, в которой один осветительный прибор может управляться из двух разных мест. Нулевой и заземляющий провода от распределительной коробки подводятся к осветительному прибору, а в фазовой жиле устраивается разрыв двумя проходными выключателями, между которыми проложены две альтернативные линии.
Для чего нужен проходной переключатель
Главная особенность проходного выключателя – это возможность включить свет в одном месте, пройти в другое и там освещение выключить. Так удобно и комфортно может перемещаться сколько угодно людей в любом направлении и последовательности. Оттого устройство и называют проходным.
На практике, таким образом очень удобно пройти, например:
- из гаража в дом по улице;
- проследовать по длинному коридору;
- подняться по лестнице с первого этажа на второй;
- включить свет у двери спальни, дойти до кровати и выключить его.
Во всех четырех случаях нас выручит пара проходных выключателей. Особенно заметны удобства применения таких устройств в квартирах и домах большой площади. Для управления освещением в более сложных комбинациях с несколькими светильниками и точками управления применяются проходные выключатели с разным количеством клавиш и внутренних схем.
Делаем сами
Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться — их можно сделать самому. Рассмотрим,
как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором — вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов — его можно устанавливать в любом месте.
Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта — два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.
Теперь вы знаете,
Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.
Особенности выключателей
Что нужно знать о монтаже проходных выключателей своими руками? Сразу нужно обратить внимание на такие моменты:
- Потребуется кабель с тремя жилами типа ВВГнг-LS 3х1,5.
- Самостоятельная сборка проходного из обычных выключателей невозможна, поэтому не стоит и пытаться это сделать.
- Количество контактов – это самое главное отличие проходных выключателей. Обычные одноклавишные устройства имеют простейшую конструкцию – один вход и столько же выходов. У проходных выключателей три контакта для подключения.
- На простых устройствах цепь либо размыкается, либо замыкается. Никаких промежуточных состояний быть не может. Проходные скорее называются переключателями, нежели выключателями, так как они производят коммутацию двух или нескольких контуров. Но придется придерживаться схемы монтажа проходного выключателя, чтобы все работало как часы.
Внешний вид у проходного и простого выключателей практически одинаков, никаких особенностей, выдающих назначение, неопытный взгляд не увидит. Но на большинстве устройств на клавише имеется небольшой значок в виде расположенных вертикально треугольников. Не стоит путать такие конструкции с перекрестными или, как их еще называют, перекидными выключателями. У них треугольники на клавишах расположены горизонтально.
Схема подключения проходного выключателя с 2х мест
Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.
Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.
Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.
В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий
Устройство и принцип работы проходного выключателя
Прежде чем разбираться с порядком подключения, стоит узнать принцип работы проходного выключателя. В этом случае монтаж можно будет выполнить собственными силами без особых трудностей.
Внешне проходной выключатель практически не отличим от обыкновенного. При этом их функциональные возможности сильно отличаются. Конструктивное исполнение обычного прерывателя предполагает наличие двух мест для присоединения проводов. Первое используется для подключения контакта на входе, второе – на выходе. Внутри устройства находится подвижный элемент, который используется для размыкания либо замыкания контактов в момент нажатия клавиши.
Обычный выключатель может работать только в двух положениях:
- «Включено», при котором электрическая цепь замыкает, и напряжение подается на осветительные приборы, подключенные к устройству. Лампы начинают светить;
- «Отключено», при котором происходит размыкание электрической цепи. Лампы гаснут.
Обычный выключатель только замыкает и размыкает цепь
Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест. В этом и заключается основная проблема.
Отличительной особенностью устройства проходного выключателя является наличие трех контактов, из которых два располагаются на выходе, а один на входе. Находящийся внутри устройства элемент перекидного типа замыкает одну из двух цепочек. Промежуточного положения в данном случае не предусматривается. В результате всегда есть замкнутая цепь между входом и одним из двух выходов.
Проходной выключатель позволяет замкнуть одну из двух цепей
Зачем нужны проходные выключатели?
Проходные выключатели – решение, которое достаточно давно и с успехом применяется при устройстве освещения. С их помощью можно включать и выключать один и тот же осветительный прибор из нескольких точек помещения. Благодаря этому, например, человек вошедший в коридор может включить свет в начале и выключить, когда будет выходить из него в другой части этого помещения.
Существуют и другие способы, позволяющие упростить управление светом в разных частях помещения (датчики, сенсоры), но преимуществом проходных выключателей является простота монтажа, надежная работа при любых условиях и относительная дешевизна этого решения.
Подобные способы широко применяют как в загородных домах, так и в жилых помещениях многоквартирных домов. В зависимости от привычек и потребностей жителей помещения проходные выключатели могут монтироваться в коридорах, у входа в комнаты, у кроватей или мест отдыха и в других местах по желанию.
Вопросы безопасности при монтаже выключателей
Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.
Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.
Следующие критерии не обязательны, но они также влияют на безопасность использования:
- прочный корпус
- надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
- качественное крепление в стене
На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.
Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.
В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.
Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.
Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.
Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!
Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах. Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.
По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.
Управление
Задача может оказаться немного сложнее, и несмотря на то, что количество точек проходного выключателя не меняется, может добавиться большее количество лампочек в одной люстре, или же добавиться еще одна зона – кроме спальни выключатель будет управлять и светом в коридоре, например.
В таком случае простой инструкции, как сделать проходной выключатель из простых будет мало. Дело в том, что такой выключатель будет уже обладать двумя контактами на входи, и четырьмя на выход.
Кроме того, что вам нужны двухкнопочные выключатели, а не однокнопочные, как было в первом примере, вам еще нужно будет разобраться со схемой их подключения. Если у вас есть проблемы с электрическими схемами, то лучше доверить эту задачу электрику. Если же вы уверены в себе, или же опыта уже хватает, то вам нужно будет сначала подключить ноль к нужным вам источникам света.
Все это будет происходить в переключательной коробке. Из нее же будет подключаться фаза на два входных контакта первого выключателя.
Дальше нужно соединить соответствующие выходные контакты на двух выключателях. После чего входные контакты второго выключателя подсоединить к источникам света.
Ошибки, совершаемые при монтаже проходных выключателей
Среди допускаемых начинающими электриками ошибок следует отметить наиболее часто встречающиеся, которые могут повлиять на качество работы по установке и подключению устройств для управления осветительными приборами из нескольких мест.
- Попытка произвести все соединения в одной распределительной коробке. Такой вариант возможен при коммутации простой однолинейной схемы с двумя устройствами. При более сложных подключениях следует развести участки соединений по двум или даже по трем коробкам, чтобы избежать большого количества скруток в одном месте. В противном случае это может привести к короткому замыканию в случае недостаточной изоляции и к сложности последующего обслуживания или ремонта.
- Использование проводов с разным материалом токоведущих жил. Такое соединение недопустимо, потому что в процессе эксплуатации непременно произойдет окисление и контакт будет утрачен.
- Устройство счалок в желобе кабель-канала или под слоем штукатурки при скрытой проводке. Это может привести к утечке электротока из-за нарушения изоляции в результате намокания стены или скопления конденсата в коробе. В результате может происходить пробитие тока на стену или постоянное срабатывание защитной аппаратуры (УЗО).
- Неправильное оформление счалок при коммутации проводов. Скрутка должна быть плотно стянутой и иметь в длину не менее 25 мм. При этом условии контакт будет надежным и долговечным. А самым правильным решением будет применение клеммников.
Особенности установки
Установка отключателя проходного света имеет свои особенности. Перед началом работ необходимо:
- Правильно подобрать проводку. Для выключателя такого типа потребуется трехжильный провод сечением около 1,5-3 мм.
- Приобрести нужное количество коммутаторов с тремя клеммами.
В ходе процесса установки выключателя крайне важно правильно закрепить саму основу. Для этого нужно разобрать его корпус и демонтировать клавиши и накладную рамку
Главное в ходе установки – грамотно идентифицировать общую клемму. Как правило, большинство производителей проходных моделей указывает схему на обратной стороне изделия, по которой и нужно ориентироваться в ходе монтажных работ.
При отсутствии подобной информации главный контакт можно найти путем прозвонки и электрического измерительного щупа. Далее общую клемму необходимо соединить с фазной жилкой от питающего кабеля, с двумя остальными – два оставшихся проводника. Потом выключатель собирается и закрепляется в посадочном гнезде.
Со вторым парным проходным коммутатором необходимо проделать аналогичную процедуру. Для начала нужно найти общую клемму, затем подсоединить к ней фазную жилу, которая будет подаваться на одну лампу. На два свободных контакта закрепляются пара других проводников. Далее выключатель собирается и закрепляется на стене.
Когда выключатели собраны, необходимо правильно соединить все провода в распределительной коробке. Электрическая схема подключения полностью определяется количеством светильников и типом используемых проходных отключателей.
Ошибки подключения
Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт. Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).
И лучше всего вызванить его, что называется “вживую”, тестером или индикаторной отверткой.
Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать – значить перепутали провода.
Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.
Еще одна распространенная ошибка – неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.
Сравнение схемы на проходных выключателях и импульсных реле
Самое главное преимущество всех этих реле заключается в том, что кнопки между собой подключаются параллельно и для этого достаточно двухжильного провода.
В независимости от того, какое количество кнопок вы задействуете – две, три, четыре и т.д.
Это существенно экономит затраты на кабель и упрощает подключение освещения.
Сравните наглядно схему и количество проводов одного и того же помещения, при монтаже проходных выключателей и импульсных реле.

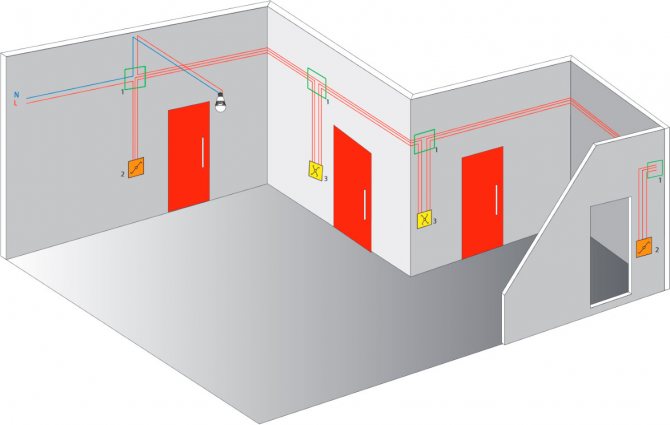

Схема на проходных выключателях

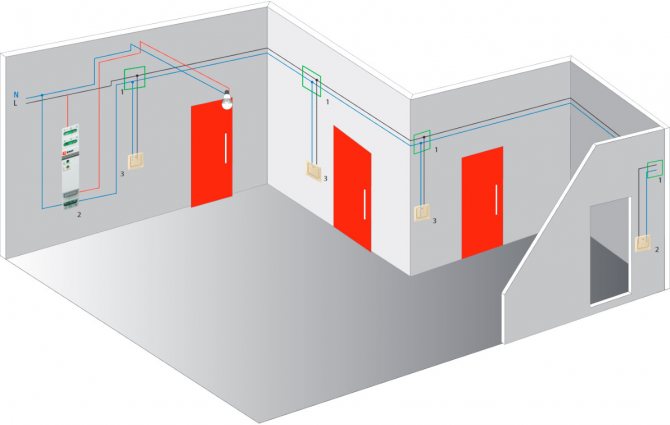

Схема на импульсном реле Как видите, во втором случае присутствует минимум двойная экономия (двухжильный кабель вместо четырехжильного, меньшее количество соединений, больше свободного места в распредкоробках). Функционал освещения в комнате от этого нисколько не пострадал.
Определение
Выключатель
— это коммутационное двухпозиционное устройство с нормально-разомкнутыми двумя контактами, предназначенное для функционирования в сетях напряжением до 1000 В. Выключатель не предназначен для отключения токов КЗ (короткое замыкание), если он не имеет специального оборудования дугогашения
Для бытового выключателя очень важно его исполнение — для внутренней установки (для скрытой проводки, встраиваемый в стену) или для внешней установки (для открытой проводки, устанавливаемый на стену). Выключатели в основном используются для включения/выключения освещения
Переключатель
(он же проходной, перекидной или дублирующий выключатель) — это устройство, коммутирующее одну или несколько электрических цепей на несколько других. Внешне почти не отличается от выключателя, только он имеет больше контактов. Так, например, одноклавишный переключатель имеет три контакта, двухклавишный – шесть (представляет собой два независимых одноклавишных переключателя).
