Смывной бачок для унитаза: устройство, монтаж, настройка, ремонт

Внутреннее устройство

Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

Устройство сливного бачка старой конструкции

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

Устройство поплавкового механизма в унитазном бачке

Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.

Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.

Современные модели с рычажным сливом

Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

Устройство сливного бачка с подачей воды снизу

Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.

Наглядно работу сливного бачка такой системы можете увидеть в видео.

С кнопкой

Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.

Устройство бачка с кнопочным сливом

Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).

Импортная арматура для сливного бачка

Такие системы есть разные:

• с одной кнопкой
  • вода сливается пока кнопка нажата;
  • слив начинается при нажатии, прекращается при повторном нажатии;
• с двумя кнопками, выпускающими разное количество воды.

Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.

Распаковка

Принимая товар у работников магазина или доставки, обратите внимание на его внешний вид:

• Унитаз не должен иметь выраженной асимметрии, наплывов на внешней и внутренней поверхности чаши и неровностей. То же самое касается бачка.
• Стоит внимательно осмотреть корпуса бачка и унитаза на предмет трещин и сколов. Увы, при транспортировке может случиться всякое; подписав бумаги о том, что товар принят вами, вы снимете с продавца любую ответственность за внешнее состояние комплекта. Если дефекты выявятся позже – продавец, безусловно, может пойти вам навстречу. Но имеет полное право и отказать в замене унитаза.

• Комплект арматуры к бачку должен быть упакован в запаянный полиэтиленовый пакет. Если он явно вскрывался – лучше попросить замену или хотя бы перепроверить комплектацию, используя в качестве источника информации схему сборки арматуры. Впрочем, время на это есть далеко не всегда…
• С унитазами, как правило, поставляются и комплекты для их крепления к полу. Они состоят из двух или четырех (по числу отверстий в основании унитаза) винтов с пластиковыми дюбелями, шайбами и декоративными колпачками.

Сверьте комплектацию с указанной в инструкции.

Этап 1. Установка сливного механизма

Унитаз в первозданном виде представляет собой чашу и бачок, внутри которого находится запорная труба и другие детали. Чтобы выполнить полную установку унитазов своими руками, требуется собрать их вместе так, чтобы все было герметично. Делается это методом закручивания множества гаек, винтов, креплений.

Сначала нужно вставить сливной механизм – он поставляется в уже собранном состоянии – в единственное большое отверстие на дне бака, затем закрепить его гайкой или двумя, в зависимости от устройства бачка. Гайка закручивается либо рукой и своими инструментами, либо включаемым в набор специальным ключом. Будьте осторожны, не повредите трубу, иначе позже с ней будут возникать постоянные проблемы. Для правильной изоляции при любом соединении устанавливаются резиновые прокладки. В этом случае поставьте ее во внутренней части бака, но ничего не перекрутите, или она порвется.

Соединение чаши и бачка

Конструкция бачка унитаза

На сегодняшний день рынок строительных изделий включает в себя самые разные сливные бачки, их отличие состоит в исходном материале, рабочем устройстве деталей, цене и качестве.

Принцип функционирования всех таких конструкций примерно один и тот же, разный лишь механизм, который бывает:

Бычок унитаза с одной кнопкой слива

• с одной кнопкой смыва;
• с парой кнопок смыва;
• с устройством, имеющим два режима.

Относительно недавно в продаже появился механизм, в котором включены две кнопки. Данная система способна снизить расход воды. Воспользовавшись одной кнопкой – вся жидкость со сливного бачка вытекает, воспользовавшись другой кнопкой – сольется лишь часть. Сама процедура смыва также выглядит по-разному:

1. Поступление в унитаз воды выполняется непосредственно из сливного бачка, здесь вода движется в одном направлении.
2. Во время смыва вода все время течет в различные стороны. Данный слив эффективнее, но при этом исходит сильный шум.

Чтобы не ошибиться в выборе такого устройства, а в будущем легко выполнять сборку и ремонт, стоит знать его конструкцию. Механизм функционирования сливных бачков прост: его работа начинается со сбора необходимого количества воды и спуск ее в канализацию через унитаз.

В какой-то степени конструкция напоминает обычный гидрозатвор, в который входит пломба, рычаги и поплавок. Самостоятельно совершая нажим на рычаг либо кнопку на крышке, вода вытекает, выполняя при этом самые главные задачи – устранение отходов жизнедеятельности в канализацию.

Конструкция бачка унитаза

Имеются видимые элементы конструкции, это:

В невидимую часть конструкции входит:

• заглушка;
• поплавковый кран;
• сливная арматура.

Рекомендации

Безусловно, для каждой конструкции подразумевается свой метод монтирования. Мастера выделяют общие рекомендации:

В бачок монтируется сливная система. Обычно все это имеется в комплекте в собранном виде, так что нужно лишь установить.
На устройстве фиксируется шайба с уплотнителем и закручивается. Для этого не нужно применять инструменты. Чтобы не сорвать резьбу, надо это делать вручную.
Бачок с установленным сливным механизмом фиксируется на унитазе. Для этого есть все составляющие, так что ничего не понадобится дополнительно

Когда болты оказываются на своих местах, не стоит забывать об уплотнителях.
Как закручивать гайки? Тут важно все делать последовательно, чтобы нагрузка происходила равномерно.

Порядок обслуживания бачка с кнопкой

Общие проблемы

Устройство сливного бачка унитаза с кнопкой, как вы могли убедиться, максимально надежно.

Если все же у вас возникли какие-либо неполадки в работе изделия, действовать нужно по следующей схеме:

Перекрыть воду, открутить кнопку, снять верхнюю часть бачка и произвести визуальный осмотр внутреннего пространства емкости

Для удобства можно заранее слить воду.

Особое внимание при обследовании нужно уделить выпускной мембране. Чаще всего проблемы с бачком связаны с потерей герметичности этого узла.

Внешний осмотр поможет выявить неисправности

1. В большинстве случаев мембрану нужно промыть от мусора, но лучше заменить на новую. Дело в том, что из-за плохого качества воды в трубах силикон или каучук уплотнителя приходит в негодность и перестает выполнять возложенную на него функцию.
2. Если бачок наполняется не полностью, нужно своими руками отрегулировать уровень поплавка. Добиться желаемого объема можно только экспериментальным путем: наливая воду и сливая ее.
3. При необходимости замены арматуры желательно приобретать полный ремкомплект, состоящий из мембраны и втулки. При монтаже не забудьте оснастить детали уплотнительными прокладками.

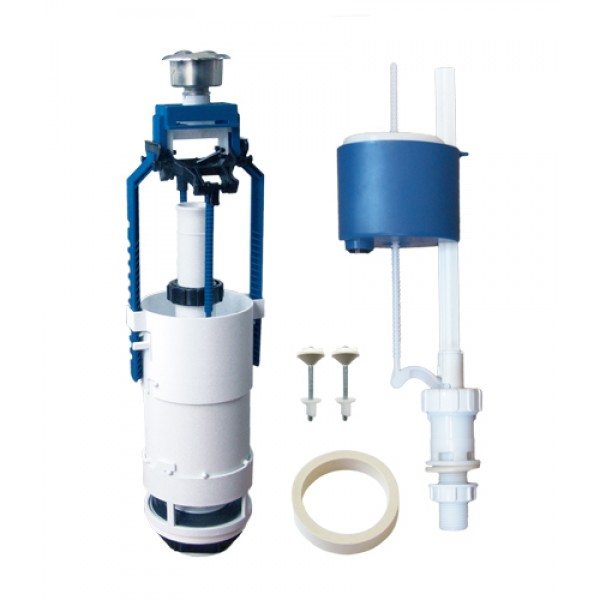

Ремкомплект для сливного бачка с кнопкой

На качество работы и долговечность бачка немалое влияние оказывает правильность его установки. Если вы не хотите пользоваться услугами специалистов, закреплять емкость придется самому.

Производится это так:

1. Перед установкой купленный бачок необходимо подготовить: установить сливную арматуру, патрубки, уплотнительные прокладки и так далее. Все необходимые действия подробно описаны в сопроводительной документации к емкости.

Плотно закрепляйте сливной бачок на унитазе

1. После сборки емкость закрепляется на унитазе. Для этого используются металлические болты, оборудованные резиновыми прокладками, к которым снизу прикручиваются пластиковые гайки с лепестками.
2. Места стыков нужно уплотнить резиновыми прокладками и сантехническим гелем. После обработки швов герметиком для труб, последнему необходимо дать время для полимеризации.
3. Затем подключается водопроводная труба. На нее нужно установить кран, чтобы в случае необходимости перекрывать доступ воды в бачок.

Подключение унитаза к водопроводу

Подготовительные работы перед проведением монтажа

Прежде, как устанавливается бачок унитаза, выполняют подготовку места проведения работ и сантехнического оборудования.

Перед монтажом этого устройства вместе со всеми комплектующими необходимо:

• демонтировать старое изделие перед проведением замены;
• подготовить все материалы и инструменты.

Подготовительные мероприятия производят в определенной последовательности, что зависит от выбранного типа сантехнического изделия.
Перед тем, как установить бачок унитаза, следует осуществить демонтаж старой модели. Если сантехнический прибор представляет собой образец, прослуживший несколько десятков лет, помощь напарника не помешает, поскольку в одиночку перемещать чугунное изделие и снимать приржавевшие болты довольно нелегко.

Разборку старого бачка выполняют в соответствии со следующей схемой:

Отключают поступление воды в устройство, перекрыв центральный вентиль.
Удаляют из него остатки жидкости, просто спустив ее.
Емкость отсоединяют от водопроводной и перепускной трубы, если последняя имеется.
Крепежные болты откручивают и затем снимают старое устройство

Делают демонтаж осторожно, чтобы не упустить тяжелое изделие и не повредить поверхность кафельного покрытия или чашу унитаза.
Освободившееся место очищают под монтаж новой конструкции. Желательно полностью избавиться от ржавчины и остатков цементного раствора

Поверхность под установку должна быть ровной и без малейших дефектов.

После завершения выполнения всех описанных этапов демонтажа приступают к подготовке материалов. До того, как к унитазу прикрепить бачок новой модели, необходимо проверить, в каком состоянии находится остальная сантехника и инженерные коммуникации.

Следует обратить внимание на некоторые элементы конструкции:

1. Чаша унитаза. Даже если запланирована замена только бачка, необходимо быть уверенным в правильной установке основного элемента сантехнического прибора. Для этого с помощью строительного уровня проверяют правильность его расположения. При наличии больших отклонений, крен желательно устранить. Особенно это необходимо сделать при монтаже компакт-унитаза, поскольку по причине наклона чаши механизм слива будет функционировать некорректно. Заодно перед установкой сливного бачка на унитаз не помешает обследовать качество подсоединения оборудования к канализационной системе.
2. Проложенные коммуникации. На данном этапе подготовительных работ необходимо уточнить расположение и состояние водопроводной подводящей трубы, которую потом потребуется перекрыть. Заодно нужно рассчитать длину гибкого шланга, с помощью которого бачок будет подключен к водопроводу. Также следует определиться с дополнительным включением в систему шарового крана или отводов для подачи воды.
3. Сливной бачок. После того как емкость осмотрена на предмет отсутствия дефектов, а все комплектующие элементы имеются в наличии, следует убедиться, что они подходят для проведения монтажа. Длина крепежных изделий и гибкого шланга для воды должна обеспечить надежное соединение, а муфты и прокладки соответствовать своим размерам. Также не помешает проверить комплектность и работоспособность арматуры. Необходимо убедиться, что все материалы и инструменты имеются в распоряжении под рукой и тогда на процесс монтажа уйдет меньше времени и сил.

Для того, чтобы смонтировать сливную емкость, требуется немного инструментов, при этом большинство из них всегда имеются в домашнем хозяйстве.

Потребуются:

1. Для установки своими руками на унитаз бачка типа компакт необходимы только гаечные ключи — цилиндрический торцевой или плоский рожковый, или накидной. Вместо рожкового можно использовать переставной или плоскогубцы, а торцевого — составной или монолитный.
2. Если предстоит выполнять монтаж унитазов других видов, будут также нужны — рулетка, строительный уровень и карандаш для нанесения разметки под крепежные отверстия, перфоратор или дрель, молоток для монтажа дюбелей под болты.
3. При подсоединении перепускной трубы дополнительно потребуется применение разводного ключа, подходящего под величину диаметра соединительной муфты.
4. Для обеспечения водонепроницаемости мест соединений следует иметь в распоряжении силиконовый герметик и уплотняющую ленту, а для профилактики коррозии металлических деталей, которые контактируют с водой, специальную смазку.

Перед тем как подсоединить бачок к унитазу, нужно не забыть перекрыть центральным вентилем поступление воды.

Самостоятельная замена сливного устройства

Чтобы заменить смывной узел в бачке, необходимо подготовить:

• плоскогубцы;
• разводной или гаечный ключ;
• запасные детали или полностью новый механизм.

Все работы выполняются максимально аккуратно, поскольку отдельные детали очень хрупкие. Если прикладываются чрезмерные усилия, комплект может повредиться.

Простая замена механизма слива

Как правило, механизм для бачка унитаза, отвечающий за слив, можно легко отрегулировать или починить, так как это действительно несложная и понятная конструкция, что и видно на схеме. Однако бывает и так, что механизм ломается полностью, тогда никак не обойтись без его полной замены, для чего сперва следует разобраться с демонтажем старого механизма.

Запомните

Все работы по замене, регулировке или починке сливного механизма нужно начинать проводить только тогда, когда вы полностью отсекли подачу воды на него. Сделать это проще всего, перекрыв общие краны в доме или квартире. Если же таких не обнаружилось, тогда придется обращаться в ЖЭК с просьбой закрытия стояка на определенное время, в которое обязательно нужно уложиться.

Полная замена комплектующих

В современных магазинах сантехники работают грамотные и опытные консультанты, которым можно просто описать нужный вам механизм слива для бачка унитаза старого образца, с кнопкой или двумя кнопками, чтобы они поняли и посоветовали именно то, что нужно.

• Перекройте воду и нажмите кнопку слива бачка, чтобы выпустить из системы остатки жидкости, которая при разборке может потечь на пол, что совершенно недопустимо.
• Выкрутив кнопочку слива, снимите крышку унитаза. Как именно это можно сделать с разными вариантами кнопок, уже имеется статья на нашем сайте, стоит прочесть ее более подробно.
• Аккуратно отсоедините все видимые шланги и демонтируйте внутреннюю часть сливного механизма с переливом и поплавком.
• Снизу унитаза открутите винты, которые надежно скрепляют его с бачком.
• После снятия бачка с крепления, демонтируем нижнюю часть сливного механизма с имеющейся на нем, большой основной прокладкой.
• В освободившееся таким образом отверстие бачка, начинаем постепенно и методично вставлять по очереди нужные детали, повторяя все действия в обратном порядке.

Если крепежные винты бачка поддались коррозии, значит и они нуждаются в замене, даже если в ремкомплекте их нет. Тогда придется приобрести эти элементы дополнительно, благо дело, стоимость их доступна для каждого. Далее останется завершить сборку, но не полностью, так как первое сливание воды нужно произвести сразу, пока вы еще не прикрутили крышку бачка на ее место. Сливной механизм бачка унитаза с двойной кнопкой заменяется точно также, как и с одной. Главное приобрети правильный комплект запасных частей, чтобы не прогадать.

При нижней подачи воды

Когда впускной клапан для ввода воды в бачок располагается не сбоку, как в большинстве случаев, а снизу, тогда придется несколько дольше повозиться. Все дело в том, что там обязательно будет находиться не просто клапан, а специальная мембрана, «подобраться» и раскрутить которую будет довольно трудно, ввиду отсутствия свободного пространства. Бачок чаще всего находится вплотную к стене, потому развернуться будет действительно сложно.

Специалисты рекомендуют либо воспользоваться специальными накидными головками, которые имеются в хозяйстве далеко не каждого домашнего умельца, либо спилить часть обычного гаечного ключа болгаркой, либо стараться справиться как-то так. Все остальные действия, кроме откручивания заборной арматуры, нужно повторить по предложенному плану, а на место старых деталей, установить новые. Запомните, подобные действия придется повторять каждые 5-7 лет, если за это время не подразумевается ремонт в санузле и полная замена бачка. Так что будьте готовы к подобным перипетиям, а опыт обычно приходит с годами.

Пошаговая инструкция по замене сливного механизма в унитазе

Смывной механизм устанавливают таким образом:

1. Закрывают вентиль, через который в бак поступает вода, сливают остатки содержимого ёмкости.
2. Если унитаз с кнопкой, демонтируют этот элемент.
3. Снимают крышку бачка.
4. Снимают спускной рычаг.
5. Выкручивают спускной клапан с седлом.
6. Отсоединяют бачок, выкручивая крепежи, которые соединяют его с унитазом.
7. Вытаскивают пластиковую гайку, которая держала механизм.
8. Снимают прокладку, расположенную под бачком, промывают или заменяют её.
9. Прокладку возвращают на место.
10. Устанавливают механизм в сливной бачок, снизу прикручивают новую гайку.
11. Закрепляют бачок.
12. Регулируют расположение сливного рычага по высоте ёмкости.
13. Включают воду и наполняют бачок.
14. Регулируют настройки сливного механизма.
15. Устанавливают крышку на место.
16. Прикручивают кнопку.
