Введение: навесы для автомобилей, особенности и нюансы

Давайте сначала разберемся, почему лучше сделать навес для машины на дачу. Прежде всего, когда над машиной нет прикрытия, то дождевые капли могут проникать внутрь корпуса, что со временем спровоцирует появление ржавчины. Кроме того, град может оставить вмятины на поверхности машины, а пыль забьется во все щели. При этом солнечные лучи могут выжечь обивку на сидениях.

Навесное сооружение может стоять в стороне, или примыкать к каким – либо объектам. Мощные опоры являются гарантией надежности креплений

Дачный навес довольно легкий, но его вполне достаточно, чтобы прикрывать авто, которое не постоянно находится на даче. Конструкцию под машину можно соорудить очень быстро. При этом постройка может делаться из профильной трубы, из ондулина или из досок, а более простые варианты из ткани.

Простая конструкция из ткани прикрывает от солнечных лучей и становится защитой в дождливую погодуСборную постройку можно собрать из отдельных покупных элементовнавес для машины

Если вы решили соорудить такую конструкцию под авто самостоятельно, то вам нужно знать о таких особенностях:

прежде чем приступить к работе, нужно выполнить подготовительные работы, включающие проекты и чертежи. При этом нужно учесть объем необходимого материала, а также допустимые нагрузки, размеры, стоимость и расположение;

Вариант чертежа для конструкции на два места

после составления примерной сметы нужно приобрести необходимые материалы

Также учтите и расход дополнительных материалов, которые могут понадобиться;
важно определиться, где будет стоять конструкция. А также, какой должна быть ее высота в зависимости от габаритов автомобиля

Подготовительные работы включают подготовку основания и выравнивание площадки. При этом необходимо учитывать уклон территории, проседание и залегание подземных вод;

Примерные размеры сооружения

самый сложный этап – это строительство конструкции. Выполняется установка каркаса, строительство и накрытие.

Сваривание элементов каркаса

Можно сделать красивый навес с воротами. Также подобное устройство может быть одной часть с с хозблоком или дополнять сарай. Вы можете соорудить консольный вариант конструкции, а для простого сооружения может применяться обычная бытовка.

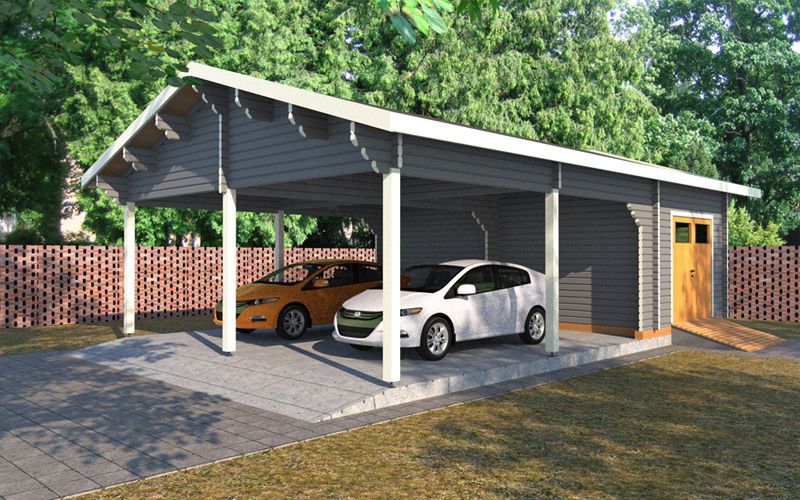

Укрытие, пристроенное к хозблоку очень удобно

Пристроенный к дому навес своими руками (фотоотчет)

Было решено пристроить к дому навес, под которым прятать любимую технику — автомобиль и лодку. Сначала при помощи мотобура выкопали ямы глубиной 1,5 м — ниже глубины промерзания.

С мотобуром копать проще))

Вставили гильзы из гидроизоляции, каркас из прутка 10 мм с приваренными закладными, залили бетоном.

Основа под столбы

Шаг установки столбов — 2 метра.

Так выглядит залитый ряд опор под автомобильный навес

Когда бетон схватился, установили столбы и верхнюю обвязку. Они отшлифованы и обработаны защитной пропиткой. Чтобы каркас не повело, закрепляли чем было — алюминиевыми уголками. Стык стоек и обвязки усилили металлическими пластинами.

Столбы прикручены к «пяткам»

К стене дома прибили опорную доску. К ней крепили балки крыши (доска 50-200 см). Скат получился небольшой, порядка 9°, но его достаточно. В балках под размер бруса сделаны небольшие запилы — для упора, края срезаны, чтобы получился ровный свес.

Запилы на балках

К обвязке балки крепили гвоздями наискосок, по 2 шт с каждой стороны.

К стене прибита доска, к ней крепили балки

Балки на стене закреплены на U-образные металлические пластины.

Пластины, которыми крепятся к стене балки

Стропильная система собрана — балки установили с небольшим шагом — 40 см, их сделали из доски 50*200 мм.

Стропильная система односкатного навеса снизу

Сверху на стропила прикрепили ОСБ. Кровельный материал — мягкая черепица. Под него нужна сплошная обрешетка.

Уложено ОСБ на крышу

Сбоку  между стойками прибили доску: для большей жесткости и чтобы дождь меньше мочил площадку.

Боковину зашили доской — чтобы меньше дождь доставал

Уложили мягкую черепицу. Получилось — хоть танцуй.

На навесе танцевать можно

Теперь на стоянке конкуренция.

Готовый навес для машины

Как построить навес для автомашины своими руками

Сооружение своими руками навеса для машины на дачу – несложная задача для тех, кто минимально знаком с основами строительства. Для возведения конструкции выбирается самое подходящее место, составляется подробный проект. Далее требуется залить фундамент, поставить на него каркас с опорами, оформить площадку, установить саму кровлю. Проще всего самостоятельно сделать односкатную крышу, опирающуюся на шесть-восемь столбов.

На сегодняшний день разработано большое количество проектов, позволяющих построить навес.

Выбор места, создание проекта с чертежами, схемами

Наиболее подходящее место для создания укрытия – со стороны въезда на участок. Его выравнивают, очищают от мусора, крупных растений. При наличии гаража, навес примыкает к нему спереди или сбоку. При создании чертежа требуется измерить длину, ширину, высоту машины – ей не должно быть «тесно», а на площадке оставляют достаточно места, чтобы беспрепятственно обойти авто вокруг.

В регионах, где ветер сильный и порывистый, скат крыши делается более пологим, а угол наклона составляет 25 градусов.

Изготовление фундамента

Основание для тяжелого навеса с опорами из кирпича, камня, металлочерепицы, делают монолитным – из бетона. Для этого производится разметка, выкапывается траншея, выполняется монтаж каркаса из арматуры и опалубки, заливка, выравнивание основания.

Периметр для стоянки подбираем на уровне 3×6 м.

Для небольшой машины, легкого укрытия из досок и поликарбоната, достаточно свайного фундамента. Под сваи, которых берется по количеству столбов-опор (6-10 штук), бурятся или выкапываются ямы. Последние заливают цементом после того, как опора (свая) с «якорем» уже помещена внутрь, а на дно насыпан щебень и песок. В другом варианте винтовые сваи вкручиваются прямо в землю, на глубину 1,2-1,6 метра, а сверху к ним привариваются трубы нужной высоты.

Строительство каркаса с опорами

Каркас устанавливается на предварительно подготовленное основание – бетон должен застыть, хорошо просохнуть. После, на заранее установленные закладные детали, монтируются опоры, на них – горизонтальные перемычки, наклонные части обрешетки. Стандартное расстояние между опорами, расположенными сбоку – 120-150 см., со стороны въезда – 270-290 см., высота – 215-250 см. Величина заглубления опорных элементов в фундамент зависит от тяжести кровли – 50-70 см.

Фиксацию производят за счет усиленных стальных полос или уголков.

Оформление площадки

Сама площадка укрытия заливается бетоном, выкладывается кирпичом, тротуарной плиткой, керамогранитом. Допустимо оформить помост предварительно окрашенными, пропитанными антигнилостными и инсектицидными составами досками, но такое покрытие не слишком долговечно, особенно, если машина большая, тяжелая. По бокам конструкции допустимо монтировать перила, полноценные высокие стенки.

Участок под навесом можно выложить тротуарной плиткой.

Установка кровли

Кровельная конструкция монтируется на предварительно созданную обрешетку из металла, бруса. Вначале на опоры укладывают самые длинные горизонтальные балки или трубы, после к ним прикручиваются, прибиваются, привариваются поперечные перекладины, наклонные части. Небольшой навес накрывают одним-двумя листами материала, для более крупных количество элементов превышает 6-12.

Среди материалов для покрытия крыши лучше выбрать профнастил.

Профнастил, поликарбонат, черепицу на наклонную крышу, начинают укладывать с нижнего края, чтобы стекающая сверху дождевая вода не накапливалась на поверхности. Детали располагают «внахлест» на 20-30 см., используя подходящие для того или иного материала крепежные элементы в достаточном количестве.

Дизайн

Навесная конструкция декорируется по своему усмотрению, но так, чтобы украшения не мешали въезду-выезду автомобиля. Для металлического, кирпичного сооружения оптимально подойдут изящные кованые детали (перила, карнизы), растения в кашпо, расположенные под самой крышей, светодиодная подсветка, гирлянда. Выполненное из дерева – оформляется резьбой, тонируется под элитные породы, расписывается узорами вручную. Допускается монтаж перил из точеных деревянных балясин, ажурных декоративных решеток.

Все детали обязательно покрываются слоем подходящего защитного состава.

Правила сооружения деревянного навеса

В независимости от выбранного материала в первую очередь определяются размеры навеса для машины. Здесь учитывается высота, которая зависит от высоты самого авто. Но есть так называемый стандартный параметр, который подойдёт для всех видов машин, даже для грузовых. Это 2,5 м.

Что касается ширины, то минимальный параметр – это ширина авто плюс 1 м. Считается, что полметра с каждой стороны даст возможность без проблем припарковаться. Длина выбирается точно также. То есть длина машины плюс 1 м. Если вас волнует вероятность, что косой дождь все же попадёт на автомобиль, то нет никаких ограничений сделать навес более широким и длинным. Но если участок этого сделать не позволяет, то берете за основу эти минимальные параметры.

Теперь переходим непосредственно к сооружению деревянного навеса для машины. Начинать надо с закладки фундаментов. Их количество определяется количеством столбов, которые будут поддерживать крышу. Обычно фундаменты для брусов – это залитый в подготовленные ямы бетонный раствор. Они могут быть круглого сечения или прямоугольного

Важно правильно выбрать глубину заложения. Считается, что это должно быть ниже промерзания грунта

Но не всегда. Многое будет зависеть от веса самого навеса. Чем больше масса, тем глубже закладывается фундамент.

Фундамент для деревянного навесаИсточник stroykarecept.ru

Деревянный брус – не металлическая труба, поэтому для её крепления к фундаменту необходима закладная деталь. На фото выше одна из разновидностей таких деталей показана. Она закладывается на стадии заливки бетона

Обратите внимание, что все закладные выставляются по уровню и в одной плоскости. И хотя выровнять опорные столбы по высоте можно подрезкой, все равно фундамент под навес должен соответствовать определённой ровности

Следующая операция – установка опор из брусов. Их просто устанавливают вертикально и крепят к закладным деталям с помощью саморезов или болтами насквозь. Далее производят обвязку по верхним краям, для чего используют все тот же брус того же сечения. Крепление проводят саморезами и специальными металлическими деталями в виде уголков, как показано на фото ниже.

Соединение опорных стоек с верхней обвязкойИсточник banya-expert.com

После монтажа верхней обвязки переходят к сооружению крыши. Здесь используется стандартная технология в зависимости от выбранной формы. То есть собирается каркас из стропил и обрешётки, на которую укладывают кровельный материал. Потолок обычно не подшивают, хотя это может сделать сооружение более красивым.

Самый последний этап – формирование пола. Здесь также нет каких-то ограничений. Чаще заливают бетонные полы, реже асфальтовые. Нередко облицовывают пол тротуарной плиткой или брусчаткой. Подойдёт камень. Все зависит от финансовых возможностей. Единственное, что надо отметить, если навес является частью композиции, то и его крышу, и его полы покрывают материалами, которые использовались на всем участке.

К примеру, кровельный материал, которым покрыт дом, должен быть уложен и на навесе. Если приусадебная площадка и аллейки уложены каменной плиткой, то не стоит выделять полы, покрыв их каким-нибудь другим стройматериалом.

Крыша дома и навеса в едином стиле из одного кровельного материалаИсточник remont-book.com

Навес из поликарбоната

Давайте рассмотрим, как делают навес для автомобиля из поликарбоната. Нюансов укладки этого материала много. И от того, были ли они выполнены или нет, зависит качество конечного результата

Итак, на что надо обратить внимание:

• листы поликарбоната укладываются защитной плёнкой вверх;
• подрезаются панели по размерам легко, для чего можно использовать ножовку по металлу или электролобзик;
• соединяются листы на кровле специальными профилями, то есть сначала укладываются профили, затем в них с двух сторон вставляются листы краями;
• профили предварительно крепятся к деревянным элементам кровли саморезами;
• после укладки всего кровельного материала со всех поликарбонатных панелей снимается защитная плёнка;
• края листов по периметру крыши закрываются защитной лентой, чтобы внутрь сот не попала влага, где она со временем заплесневеет.

На рынке поликарбонат представлен двумя видами: монолитный и сотовый. Первый прочнее, но намного дороже. Для покрытия крыши навеса лучше использовать поликарбонат толщиною 16 мм.

Деревянный навес для автомобиля, покрытый поликарбонатомИсточник tvoidvor.com

Строим навес: пошаговая инструкция

Первый шаг. Делаем углубления для установки опор. В этом нам поможет бур диаметром 30 см. Лучше использовать автоматизированную бурильную установку – сверлить более чем на метровую глубину вручную долго и сложно. Попутно достаем попадающиеся на нашем пути камни и прочие мешающие предметы.

Делаем углубления для установки опор

Второй шаг. Углубления готовы. Делаем опалубку для столбов из специальных бумажных труб – продаются в современных строительных магазинах. В результате трубы сформируют над землей красивые колонны высотой 30-50 см.

Третий шаг. Готовим бетон. Легче всего купить готовую сухую смесь в мешках и развести ее водой в соответствии с инструкцией.

Готовим бетон

Четвертый шаг. Заливаем колонны. В свежий бетон вставляем кронштейны для дальнейшей фиксации деревянных стоек сечением 15х15 см.

Способы установки опорных столбовКронштейны имеют арматурную ножку, которая втавляется в еще свежий залитый бетонКолонныКолонныУстановка опорных столбов (фундамент)

Пятый шаг. Выполняем распил бруса и досок по размерам элементов нашего навеса. Все прекрасно видно на фотографиях.

Шестой шаг. Устанавливаем и закрепляем опорные стойки на бетонных столбах. Это рекомендуется делать не ранее чем через 3-4 недели после заливки.

Установка опорных столбовСтолбыСтолбы

Седьмой шаг. Крепим к вертикальным стойкам доски верхней несущей обвязки. Для этого используем двойную доску шириной 30 см и толщиной 4 см. Подойдет обычная необработанная доска – она будет находиться под кровлей и плохая погода никак не навредит древесине.

Верхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязка

Для соединения досок с брусом используем болты диаметром от 1 см с минимум 20-миллиметровыми шайбами.

Седьмой шаг. Добавляем к основным столбам вторую несущую доску и стягиваем все элементы конструкции болтами. Делаем раскосы из столбиков 10х10 см.

Восьмой шаг. Собираем фермы крыши. Для их изготовления подойдет доска шириной 10 см и толщиной 4 см. Конструкция стандартна и имеет вид треугольника. Для большей жесткости закрепляем внутри треугольника промежуточные прожилины из бурса или доски. Фермы удобнее собирать на земле, а после крепить их к обвязке уже в готовом виде.

Стропильные фермыСтропильные фермыФермы крыши монтируем на несущие балки на одинаковом друг от друга расстоянииФермы крыши монтируем на несущие балки на одинаковом друг от друга расстоянии

Девятый шаг. Обшиваем установленные фермы доской ОСБ. Рекомендованная толщина обшивки – 1,2 см.

Обшиваем установленные фермы доской ОСБТорцы двускатной крыши зашиваем, для чего можно использовать либо фанеру, либо доску

Десятый шаг. Облицовываем кровлю металлочерепицей или другим материалом на свое усмотрение. Предварительно следует прикрепить к обрешетке гидроизоляционный материал.

Одиннадцатый шаг. Зашиваем фронтоны крыши нашего навеса сайдингом, вагонкой или другим материалом на свой выбор. При желании можем прикрепить к вертикальным опорам поперечины и обшить весь навес – этот момент остается уже на усмотрение владельца.

Облицовываем кровлю металлочерепицей или другим материалом

Далее нам нужно установить ливнесточные трубы и вывести их в предварительно выбранное для этого место, к примеру, в межучасточный ров. Это мероприятие заслуживает отдельного рассмотрения.

Марка	Габаритная ширина листа, мм	Полезная ширина листа, мм	Высота профиля , мм	Толщина металла, мм
С-8	1200	1150	8	0,4-0,8
С-10	1155	1130	10	0,4-0,7
С-15	1200	1150	15	0,4-0,8
С-18	1150	1100	18	0,4-0,8
С-20	1150	1100	20	0,4-0,8
С-21	1051	1000	21	0,4-0,8
С-44	1047	1000	44	0,5-0,8
МП-18	1150	1100	18	0,4-0,8
МП-20	1150	1100	18	0,4-0,8
МП-35	1076	1035	35	0,5-1
Н-60	902	845	60	0,5-1
Н-75	800	750	75	0,7-1,2
Н-114	646	600	114	0,7-1,2
НС-35	1100	1035	35	0,5-1
НС-44	1050	1000	20	0,4-0,8

Почему нельзя оставлять автомобиль под открытым небом

Даже скалы разрушаются под влиянием окружающей среды, а уж сложная техника – тем более. Конечно, машина не придет в негодность за неделю, однако день за днем ее век будут укорачивать следующие факторы:

• дождевые капли рано или поздно затекут в такие места, где смогут положить начало ржавлению;
• град неминуемо оставит вмятины на крыше и капоте;

Навес надежно защитит авто от осадков

• пыль забьет все щели, например, в пазах для стекол, в рамках зеркал и фар, что отразится на внешнем виде авто;
• летнее солнце выжжет краски на обивке сидений и оставленных в салоне вещах, ухудшит физические свойства покрышек.

Дачный навес для автомобиля – это притенение и хорошее проветривание, отсутствие листьев и птичьих клякс на лобовом стекле.

Соорудите его для своей любимицы: это просто, функционально и надежно.

Как сделать?

Может показаться, что самостоятельно построить навес 6х3 м или 6х6 м для автомобиля непросто, но при наличии некоторого опыта работы с металлом и навыков строителя возведение такого сооружения своими руками проблем не составит. Последовательность действий одинакова как для отдельно стоящего, так и для пристроенного навеса. Всё начинается с укладки площадки, на которой он будет стоять.

Фундамент

Самым лёгким и бюджетным способом будет укладка площадки при помощи щебёнки. Её острые углы необходимо качественно утрамбовать – тогда площадка станет однородной по структуре, и на неё можно будет поставить навес. Но если нужно что-то более серьёзное и основательное, то подойдёт заливка бетоном или тротуарная плитка, уложенная в качестве фундамента.

Последняя может выглядеть очень эффектно, особенно если выложить ею же и дорожки на участке. Плитка может иметь традиционную форму или же оригинальную, например, гексагон. Ею можно выложить мозаичный узор, тогда площадка будет выглядеть как произведение искусства.

Каркас

Если под навесом планируется расположить один автомобиль, то длина конструкции должна быть больше длины транспортного средства на метр, а ширина – на 2 метра. Если же машин будет две, то ширину рассчитывают в соответствии с формулой: Ш = Ш1 (ширина первого автомобиля) + Ш2 (ширина второго, соответственно) + 2 м + 0,8 м Два метра означают, что с каждого бока останется по 1 м, а 0,8 м – расстояние, на котором будут стоять машины.

Высоту навеса нужно рассчитать так, чтобы машина входила под него даже с грузом, который закреплён на багажнике сверху. Но выше 2,5 м возводить навес не стоит, так как косой дождь и снег могут попадать на транспортное средство, минуя кровлю.

Строительными материалами для опор могут быть металл, древесина, бетон. Можно возвести стойки из кирпича или камня. Но металлические или деревянные наиболее широко распространены как из-за простоты монтажа, так и из-за относительно невысокой стоимости. Железные опоры должны быть прочными. Если навес устанавливается в местности со снежными зимами, диаметр металлических труб, используемых для монтажа опор, не может быть менее 100 мм, особенно если опор всего четыре. Если их больше, диаметр трубы может быть минимальным.

Монтаж каркаса производится так: на опоры прибиваются стропила кровли. Перед тем как прибить, их нужно вставить в специальные скобы. Далее устанавливается обрешётка. Шаг обрешётки зависит от того, каким будет покрытие, а также от того, какой угол наклона выбран для ската. Если угол больше 15 градусов, обрешётка монтируется с шагом в 6 см.

Крыша

Если навес будет располагаться отдельно, покрытием кровли могут служить листы профнастила или ондулина. Они прочные, надёжные, с длительным сроком эксплуатации. Можно выбрать металлочерепицу – её срок службы ещё дольше, но она более дорогая. Кроме того, особенностью металлочерепицы является то, что снег на ней задерживается, не сходит сразу. Укладка профнастила или ондулина производится так, чтобы листы были сдвинуты. Потребуется использование специальных гвоздей для скрепления листов. Их нужно прибивать по низу каждого слоя.

В планах навес для машины – с чего начать

Любая строительная работа предполагает наличие чертежей. Поставьте машину на предназначенное для нее место и тщательно замерьте длину и ширину будущего навеса. Наметьте места расположения опор, проверьте, не будут ли они мешать парковке и открыванию дверей. Учтите, что кровля может выдаваться за периметр опор на 0,5-1 м.

Начертите все это на бумаге в проекциях сбоку и сверху и рассчитайте требуемое количество материала. Добавьте примерно 10%, чтобы не пришлось отрываться от работы и ехать докупать.

Чертеж навеса для авто

Кроме стальной трубы (или деревянного бруса – что выбрали на каркас), понадобится бетон для заливки основания опор, а из инструментов:

• пила, молоток, гвозди (для работы с брусом);
• болгарка и сварочный аппарат (для работы с трубой);
• уровень и отвес;
• колышки и шпагат (любая длинная веревка, шнур);
• лопата;
• струбцины;
• саморезы с пресс-шайбой;
• шуруповерт.

Материалы для навеса

Конструктивно навес состоит из двух частей: каркаса и кровли, причем наиболее ответственная часть работы – сооружение надежного каркаса. Следует хорошенько подумать над выбором материала для основания будущего навеса, поскольку заменить его окажется сложнее, чем кровлю. Вариантов для выбора существует три.

1. Дерево. Доступно, податливо в обработке, не требует особых инструментов для резки и соединения. Однако за легкость работы с ним расплачиваться придется долговечностью. Древесина трескается, гниет, покрывается грибком – иными словами, требует особого ухода. Ее нужно пропитывать специальными составами, красить.

2. Стальная профильная труба. Она потребует сварочного аппарата, зато отплатит внушительным сроком службы: навесом смогут пользоваться ваши внуки. Недостатком трубы является необходимость создания криволинейных ферм под кровлю широких навесов, поскольку ровная крыша зимой может обрушиться под тяжестью снега.

   Профильная труба

3. Комбинированный вариант: обшивка стального каркаса деревянной рейкой. Это своеобразный компромисс между долговечностью металла и нарядностью дерева.

Кровлю навеса обычно выполняют либо из профилированного листа, либо из сотового поликарбоната. Во втором случае навес будет выглядеть эстетичнее, воздушнее, однако в местности, где высока вероятность выпадения крупного града, желательно сразу приобретать более дорогой сорт поликарбоната со специальной защитной пленкой.

Совет. Если заменить поликарбонат на прочный тент и убирать его на зиму, то извечная проблема: как выкроить время, чтобы приехать на дачу убирать снег – решится сама собой.

Преимущества и недостатки навеса из дерева

Укрытия из дерева, предназначенные для защиты авто от неблагоприятных условий окружающей среды, имеют следующие преимущества:

1. Хвойные породы дерева и массивы из твердых сортов отличаются высокой прочностью.
2. Длительный срок службы – при условии обработки от короедов и сырости.
3. По сравнению с навесом из металла либо кирпичей, такую конструкцию проще построить.
4. Относительная простота ремонта.

К недостаткам относят:

1. Риск воспламенения (особенно высок летом, при повышенной среднесуточной температуре и засухе).
2. Без обработки от гниения быстро приходит в негодность.
3. По прошествии нескольких лет каркас неминуемо деформируется.
4. Разрушение структуры гаража при появлении шашеля и прочих насекомых.

Выбираем покрытие для навеса

Если размеры и местоположение навеса определено настала пора задуматься и над материалом для его покрытия. Ведь парковочное место, это не садовая дорожка. Условия его эксплуатации будут значительно жестче, а потому и требования к покрытию выдвигаются довольно высокие.

• материал обязан выдерживать высокие механические нагрузки и быть стойким к истиранию;
• не разрушаться под действием топливно-смазочных материалов и химии, которая используется дорожниками;
• иметь хороший коэффициент сцепления с автомобильными шинами и обеспечивать установленному на тормоз автомобилю неподвижность;
• иметь красивый внешний вид, ведь речь все-таки идет не о дороге, а о вашем дачном участке.

Под большинство этих требований попадает бетон, асфальт и брусчатка. Первые два хоть и обладают хорошей прочностью и износостойкостью, но не могут похвастать излишней красотой. И если вы хоть немого заботитесь о внешнем виде своего двора, то не допустите появление безвкусного бетонного пятна и почти наверняка остановитесь именно на тротуарной плитке.

Последняя поступает в продажу двух видов:

Вибролитая. Сомнительный, чаще всего кустарного производства продукт, который получил распространение только из-за своей дешевизны.

И вибропресованная. Абсолютно непохожий по качеству продукт, который используется не только при обустройстве тротуаров и садовых дорожек, но и паркингов или даже проезжих участков дороги.

И тут важно понимать, что и зачем ты покупаешь

• Ведь плитка толщиной в 3-4 сантиметра подходит только для пешеходных зон и то с умеренным, не интенсивным использованием.
• Плитка толщиной в 60 мм — это паркингы и навесы для автомобилей. Ее же можно использовать для облагораживания общественных парков и алей.
• И наконец «кирпичи» в 80 мм толщиной не грех применить и для постройки красивой дороги.

Так вот, наш вариант под номером 2. То есть вибропрессованная плитка толщиной около 60 мм. Толще можно, тоньше нет.

Этапы строительства деревянного навеса

Начинаем работу с заготовки нужных материалов. У нас это будет:

1. Брус сечением 100×100 мм.
2. Несколько обрезков бруса 150×150 мм.
3. Деревянная доска 25×150 мм и 50×100 мм.
4. Металлочерепица, сопутствующая фурнитура.
5. Гвозди, шурупы.
6. Отработка, лакокрасочные материалы.

Поверьте, лучше собрать все необходимое и спокойно строить для своего автомобиля навес из бруса, чем расходовать ценное время на вынужденные поездки по строительным рынкам.

Если все готово, выбираем 20 столбиков сечением 100×100 мм, ровняем их торцы. От этой ровной линии отбиваем на дереве показатель глубины промерзания почвы в вашем регионе, добавив к нему 50 мм. Для Подмосковья УПГ равняется 1400 мм, то есть отмеряем 1450 мм.

Обрабатываем погружаемую часть бруса разогретой масляной отработкой, уделяя особое внимание торцу опоры. Помним, что дерево впитывает влагу именно вдоль, а не поперек волокон

Делаем разметку участка под опоры. Сначала натягиваем контур нужных геометрических размеров (6000×4000 мм) при помощи обрезков арматуры и малярной нити, а потом, отступив от шнуровки на 50 мм внутрь контура, делаем отметки под столбы. При помощи садового бура изготавливаем для опор скважины, качественно уплотняем их дно.

Размещаем опоры в гнезда. Выравниваем их по ранее установленной шнуровке, контролируя свою работу уровнем. Засыпаем пазухи грунтом, тщательно его уплотняя в процессе засыпки. Если вместо выбранной почвы вы хотите выполнить отсыпку песком, то гнезда нужно делать сантиметров на десять глубже. Все столбы подрезаем на одном уровне.

Несмотря на то, что мы заглубили опоры на добрых полтора метра в землю, их все равно нужно перевязать. Обвязку делаем из бруса 100×100 см, соединяя его в полдерева. Если возникает необходимость срастить балку по длине, делаем это только на торце опоры.

Раскладываем капитальные лаги строго над опорами, прикручиваем их к обвязке. Заметьте, в лагах есть тридцатисантиметровые «хвосты». Они нам еще пригодятся.

Поскольку пролет в четыре метра слишком большой, пары лаг необходимо укрепить раскосыми, направленными как внутрь навеса, так и к его свесам. В архитектуру конструкции отлично впишется брус сечением 150×150 мм.

Спускаемся на землю, завершаем работу по обеспечению жесткости каркаса. Для этого нам понадобятся вот такие вставки.

Это не просто ограждение, а, в первую очередь, раскосые. Именно они позволят навесу сопротивляться ветровым нагрузкам.

Дальше устанавливаем на лагах три поперечные балки. Они будут собирать нагрузку со всей стропильной системы, а потому материал обязан быть максимально качественным с минимальным количеством трещин и сучков. Под стропильные ноги кладем брус  100×100 мм. Под коньковый брус устанавливаем балку сечением 150×150 мм.

Над парами лаг устанавливаем стойки (40 см), монтируем на них коньковый брус, в качестве которого используем полюбившийся пиломатериал сечением 100×100 мм. Если его необходимо соединить, то делаем это только на вертикальных опорах.

Следующий этап строительства автонавеса — монтаж стропильного скелета. Для его ног используем доску 100×50 мм. Один ее торец опираем на стропильный брус, второй зарезаем под опорный. И помните, этот зуб — не причуда, а важная составляющая безраспорной кровли.

Теперь укрепляем подкосами фронтальные стропила, а ригелями стягиваем рядовые. Подробности и размеры на схемах.

Также понадобятся небольшие раскосины для укрепления конькового бруса. Без них всегда будет существовать риск аварии.

Для обрешетки берем обрезную доску 25×150 мм, начинаем работу с обшивки конька и свесов. Фронтонный напуск делаем порядка 25-30 см, а свес — 75 мм.

При этом шаг обрешетки выдерживаем в районе полуметра. Не стоит стремиться сбить монолитный щит. Это лишний вес, а у нас не такие уж толстые опоры.

Покрываем дерево защитным слоем краски или пропитки. Можно, конечно, использовать в работе террасное масло, но оно  обойдется гораздо дороже.

К готовой высохшей обрешетке прикручиваем шурупами профнастил или металлочерепицу. В отличие от классического шифера, «гвоздь» ставим не в волну, а в место соприкосновения металла с доской. При этом рез прячем под конёк, оставляя свесы с заводским краем.

Работаем так, чтобы ветровой свес был в пределах 30 мм, а лобовой – не более 70мм.

А вот так будет выглядеть наш навес из дерева для автомобиля в сборе. Простенько, но со вкусом.

Особенности

Задумываясь о защищенном месте для машины, владельцы загородных участков выбирают между строительством гаража и навеса. В некоторых случаях навес нужен как дополнение к давно имеющемуся гаражу, например, для приобретенной второй машины. Давайте разберемся, в чем преимущества и недостатки легких построек. К достоинствам можно отнести следующие моменты:

• автомобильный навес способен защитить от солнца, дождя, града;
• на его строительство не нужно специальное разрешение;
• постройка без фундамента и капитальных стен обойдется в разы дешевле и выиграет в скорости возведения;
• большую часть строительных работ можно выполнить самостоятельно, что также поможет сэкономить средства;
• во время эксплуатации навеса удобен быстрый доступ к автомобилю;
• красивая дворовая постройка может стать эффектной частью ландшафтного дизайна.

К сожалению, недостатки у открытого сооружения тоже имеются:

• от дождя и солнца, а также от угона машину надежнее прятать в гараже;
• от мороза навес совсем не защитит;
• заниматься полноценным ремонтом своей машины можно лишь в гараже с ямой, козырек на «ножках» такую возможность предоставить не может.

Для строительства навеса выбирают место недалеко от ворот. Площадку асфальтируют, бетонируют или выкладывают плиткой. Стоянку грузового автомобиля покрывают армированным бетоном до самого выезда. Столбы могут быть деревянными, бетонными, кирпичными, каменными, металлическими на винтовом соединении.

Если важна эстетическая составляющая навеса и его интеграция в окружающий ландшафт, необходимо составить схему участка, рассчитать размеры гармоничной постройки.
