Подключение кондиционера к электросети

Общие рекомендации по подключению

Стоит понимать, что кондиционер имеет большую мощность. Кроме этого, его отличают значительные пусковые токи. Поэтому подключать такое устройство непосредственно к сети помещения можно только при соблюдении следующих условий.

1. Мощность устройства не превышает пары киловатт.
2. Проводка в доме устроена кабелем сечением не менее 2.5 кв.мм, для современных сплит-систем желательно иметь 4 кв.мм.
3. Кондиционер включается в ненагруженной ветке, там, где кроме него нет других мощных потребителей.
4. На линии подключения кондиционера должен обязательно присутствовать защитный автомат с током 20А.

В отдельных случаях можно подключить кондиционер временно, до обустройства необходимой инфраструктуры сети питания с оптимальными характеристиками.

Установка внутреннего блока и необходимых коммуникаций

Ход работ:

Внутренний блок крепится своими руками на монтажную пластину с помощью системы защелок. Пластина надежно прикрепляется к стене на расстоянии не менее 10 см от потолка и не менее 5 см от угла комнаты. Приподняв вдвоем внутреннюю часть, ее фиксируют защелками.
Медные трубки кондиционера для подачи хладагента отрезаются с запасом в метр на предполагаемые изгибы. Минимальная длина этих коммуникаций – не менее 1,5 метра

Осторожно согнув их, надеваем гайки и развальцовываем концы. Гайки затягиваются на штуцерах плотно, но без большого усилия.
Дренажная трубка крепится на блок резьбовым фланцем или при помощи куска термоусаживаемого шланга.
Электропитание кондиционера обязательно производится через автомат

Для сплит-системы прокладывается своя проводка сечением не менее 1,5 кв. мм. Желтый провод с зеленой полосой – это обычно ноль. Тут пригодятся индикатор и тестер.
Обе части кондиционера соединяются многожильными проводами по схеме из инструкции. При малейших сомнениях лучше проконсультироваться со специалистом, ремонт системы в случае неправильного подсоединения обойдется дороже.

Установка оконного кондиционера

Оконный кондиционер

Установка оконного климатического устройства – задача трудоемкая, которая требует от исполнителя максимальной внимательности и аккуратности. Такой кондиционер представляет собой цельный блок, что немного упрощает монтаж. Все работы выполняются в такой последовательности:

1. Для начала необходимо определиться с местом установки кондиционера и тщательно подготовить для этого стеклопакет. Окно размечают, по размерам аппарата, затем вынимают стекло и вставляют перемычку. Место под монтаж готово, свободное место рамы необходимо аккуратно застеклить;
2. Затем устанавливается кронштейн и само устройство. При этом нужно следить, чтобы задняя стенка была немного наклонена, для отвода конденсата;
3. Далее нужно прикрепить шланг для стекания конденсата. Шланг должен быть идеально ровным, без перегибов;
4. Выполняется подведение отдельной электрической линии под кондиционер;
5. Подключается заземление.

После стоит проверить работу оконного кондиционера. Если он не включается, стоит проверить все контакты и устранить неполадки.

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

1. Подбираем набор необходимого инструмента и нужные материалы.
2. Изучаем предложенные производителем схемы.
3. Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
4. Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

• приветствуется наличие дифференцированного реле или надежного заземления;
• она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
• если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
• она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

1. Удаляем декоративную переднюю панель.
2. Демонтируем крышку защиты, фиксатор кабеля в нижней части.
3. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
4. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
5. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
6. Надежно укрепляем провод на выходе из коробки.
7. Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Обратите внимание! Обязательно нужно удостовериться, что резьба направлена в нужную сторону.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Медные трубки подключаются к внутреннему блоку кондиционера.

Виды кондиционеров

Для создания комфортных условий в квартирах применяются следующие виды кондиционеров:

Моноблочные системы

Все блоки кондиционера помещаются в одном корпусе. Это снижает стоимость устройства, но и приводит к определенным неудобствам: громоздкости системы и довольно высокой шумности от работы компрессора даже не на полной мощности. Они, в свою очередь, делятся на два вида:

1. Оконные кондиционеры. Пионеры среди квартирных систем. Главный недостаток: блок устройства занимает значительную часть оконного проема. Это препятствует доступу солнечного света в комнату, да и гармонично вписать его интерьер крайне сложно. Поэтому кондиционеры этого типа встречаются все реже.
2. Мобильные системы. Куда более привлекательны по дизайну, чем оконные. Кроме заманчивой возможности перемещения, обладают еще одним неоспоримым достоинством: блок практически не требует монтажа. Достаточно просто оборудовать своими руками вытяжку из помещения наружу, к которой подсоединяется система. Но стоимость таких кондиционеров довольно высока.

Двухблочные системы

В устройствах такого типа хладагент циркулирует между наружным и внутренним блоками кондиционера. Главное преимущество таких систем – бесшумность. Основной «возмутитель спокойствия» – компрессор, находится за стеной. Внутренние блоки имеют различную конструкцию и могут быть размещены в наиболее удобном месте. Делятся на 3 разновидности:

1. Настенные сплит-системы. Самые доступные и распространенные в настоящее время, имеют мощность от 2 до 7 кВт. Прекрасно подходят для поддержания нужного микроклимата: летом создают прохладу, но возможна и работа кондиционера на обогрев зимой. Именно для таких систем наиболее актуален вопрос: как установить кондиционер, не прибегая к помощи профессионалов?
2. Канальные кондиционеры. Устанавливаются под конструкцией подвесного потолка и имеют большую мощность – 12–25 кВт. Этого хватает на довольно просторную квартиру. Осложняет задачу необходимость правильного расчета воздухообмена в помещении. При установке термостатов и специальных электрических клапанов можно задать системе свою температуру для каждой комнаты квартиры. Естественно, это усложняет монтаж блоков системы и существенно повышает ее стоимость.
3. Кассетные кондиционеры. Основная система также скрыта подвесным потолком. Кассетные сплит-системы изготовлены так, чтобы не выделяться. Как правило, габариты решетки кассетного кондиционера совпадают с размерами потолочной плитки: 600 на 600 мм, а при большей мощности – 600 на 1200 мм. Размеры внутреннего блока позволяют без проблем поместить его и все необходимые коммуникации внутри стандартной решетки из металлического профиля, применяемой при монтаже подвесных конструкций.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

• устройство издает шум, гудит, нарушая спокойствие соседей;
• конденсат может испортить фасад здания или попасть на балкон снизу;
• габаритный блок перекрывает обзор или вид и окна;
• существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

• монтажные работы проводятся на лицевой части многоэтажки;
• пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
• сплит-система расположена над пешеходными дорожками;
• на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

• от конструкции до потолка — не меньше 15 см;
• от модуля до правой или левой стены — не меньше 30 см;
• от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
• от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Установка внешнего блока кондиционера своими силами:

Внешний блок должен быть расположен на заранее определенных и установленных креплениях, расположенных снаружи вашего помещения. В основном принцип простой: блок размещают недалеко от окна — сбоку (лучше всего справа), либо снизу, что делает работу и обслуживание кондиционера максимально удобным.

Но существует нюанс: процесс крепления внешнего блока достаточно трудоёмок, так как, во-первых, для осуществления этого дела требуется ещё один человек (для подстраховки), и во-вторых, сам по себе внешний блок весьма тяжеловесный (20-70 килограмм — зависит от производительности), и поднять его на большую высоту, и тем более установить, без какой-то поддержки – достаточно непростая задача, да и достаточно опасная для жизни, если кондиционер устанавливается на больших высотах. Так что, если не до конца уверены в своих способностях — то лучше обратитесь к специалистам. Если же уверены, то читайте дальше — всё не так сложно, как кажется, установка кондиционера своими руками требует от вас лишь знаний и доли смекалки.

Подстраховка

Итак, первоначально, через открытое отверстие в стене, где необходимо установить внешний блок, следует провести две толстые верёвки (обыкновенные бельевые вполне подойдут). Одну верёвку, с внешней стороны, привяжите к блоку, как следует закрепив. Другой верёвкой перевяжитесь сами, чтобы подстраховаться. Не забудьте проверить страховку перед монтажом блока.

Тем временем, внутренние концы верёвок привяжите к крепкому анкеру кольцевого типа, основательно (не меньше тридцати см, в противном случае анкер попросту вынесет вместе с куском бетона) ввинченному в стену чуть ниже отверстия, сквозь которого проходят верёвки.

Крепление блока

Привязываем уровень к основному кронштейну, чтобы зафиксировать его в вертикальном положении и помечаем фломастером участки отверстий, отведённых под болты. Уже после фиксации кронштейна изображаем отвесную черту на дистанции, примерно соответствующей дистанции между опорами внешнего блока и, поставив второй кронштейн в том же горизонтальном положении, в котором находится первый, делаем соответствующие отметки фломастером на местах потенциальных отверстий

Уже после того, как крепления хорошо зафиксированы, на них в их вне следует осторожно установить внешний блок и закрутить все болты

Также, вполне вероятно, что у вас может просто не быть самой физической возможности зафиксировать все рабочие крепления, всего лишь высунувшись из окна. В таком случае, скорее всего, придётся снимать автоподъёмник, либо нанимать профессиональных альпинистов (впрочем, в наше время многие подростки-любители оказывают подобные услуги за небольшую плату, что достаточно рискованно, хотя установка кондиционера своими руками — это само по себе рискованное предприятие).

Розетка для мобильного кондиционера

Для подключения мобильного или небольшой мощности кондиционера необходимо приобрести трехжильный кабель ВВГ с поперечным сечением 2,5 мм², трехжильный провод ПВС на 1,5 мм², розетку с заземлением и вилку. Если в электрическом щитке нет свободного автомата, то его тоже следует купить.

От щитка к электрической монтажной коробке протягивается по штробе кабель. Розетку можно оборудовать на любой удобной высоте. Кабель фиксируется раствором в канале, автомат устанавливается в щиток, к нему подключаются зачищенные медные концы провода. Когда раствор немного застынет, приступают к монтажу и подключению розетки.

Затем собирается соединительный провод ПВС с вилкой, а второй конец подсоединяется к кондиционеру. Для этого снимаются панель и защитная крышка, ослабляются винты клеммы, поочередно вставляются зачищенные концы провода и надежно затягиваются.

На место устанавливаются крышка и панель. Чтобы проверить правильность всех соединений, проводится тестовый запуск агрегата. Для этого включают электрический автомат и кондиционер. Прибор желательно проверить на всех режимах работы.

Как выполнить чистку своими руками: обслуживание кондиционера в домашних условиях

Чтобы добиться экономии, многие владельцы квартир прибегают к самостоятельному обслуживанию климатического оборудования после установки кондиционера своими руками. Видео из сети содержат много полезной информации по этому вопросу, поэтому особых проблем не возникает.

Простейшим способом чистки является пенная промывка. Для этого используется специальное моющее средство, которое продается в форме аэрозольного баллончика.

Порядок чистки сплит-системы пеной:

1. Отключить кондиционер от сети, открыть его крышку и достать фильтры.
2. Промыть фильтры проточной водой и оставить сушиться.
3. Обработать ребра испарителя пеной из баллончика и выдержать время, которое указано в инструкции производителя (10-30 мин.).
4. Установить фильтры обратно и включить кондиционер, настроив его на режим вентиляции или обогрева (выбор режима зависит от рекомендаций производителя пены).
5. Спустя 30 мин. кондиционер можно выключить и проветрить комнату.

Самым частым способом чистки кондиционера является пенная промывка.

На видео «Как почистить сплит-систему в домашних условиях» с этим процессом можно ознакомиться более детально. Этот способ подходит для удаления загрязнений с теплового обменника. Чтобы почистить дренажную ванночку, вентилятор и скрытые участки кондиционера, придется разобрать его.

Немного теории для понимания сути процессов

Каким образом чудо-прибор, названный «кондиционером» способен охлаждать, а иногда и нагревать воздух? — Для ответа необходимо вспомнить всего лишь одно правило из школьного курса физики. Как вы помните, при испарении жидкостей (переходе из жидкого состояния в газообразное) происходит поглощение тепла, т. е. охлаждение (вспомните, какой холодной становится салфетка, смоченная в ацетоне).

При обратном процессе — конденсации (переход вещества из газообразного в жидкое) происходит выделение тепла, т. е. нагревание, что также используется в кондиционерах. На этом принципе работают не только кондиционеры, но и практически все охладительные приборы (холодильники, рефрижераторы, кулеры для воды). В качестве хладагента в таких агрегатах обычно используются фреоны, они обладают свойством при сравнительно небольшом изменении давления легко переходить из газообразной фракции в жидкую и наоборот.

Особенности монтажа устройства

Для того, чтобы ваша система всегда работала эффективно, недостаточно просто знать, как установить оконный кондиционер, есть множество нюансов, на которые нужно обратить особое внимание. Конечно, такое устройство в виде моноблочной системы гораздо проще установки боле сложной сплит системы, поскольку здесь нет необходимости проводить трассу между блоками для хладагента и для дренажа, но и свои особенности также имеются

• Специалисты рекомендуют монтировать отдельную розетку с отдельно идущим автоматом даже для устройств, которые имеют совсем небольшую мощность.
• Во время выбора модели обязательно учтите параметры ширины. Она должна быть меньше ширины вашего окна.
• Вокруг устройства должно быть достаточно свободного места. чтобы оно могло нормально работать.
• В отличии от наружного края, расположенного ниже внутренней стороны, левая и правая сторона прибора устанавливаются ровно. иначе, скапливающийся при работе конденсат будет неравномерно стекать из поддона.

1 Принцип работы агрегата

Все модели сплит-систем, представленные в продаже, построены и функционируют по одному принципу. Они состоят из компрессорного и испарительного блока. Для их соединения применяют специальные трубки. Монтаж внешнего блока осуществляется снаружи стены.

Устройство агрегата

Внутри помещения устанавливается испаритель. Более производительные и дорогие модели оснащаются несколькими внутренними блоками с общим компрессором.

Принцип функционирования кондиционера дома:

1. 1. Через сопло, диаметр которого соответствует отводящим трубкам, подается хладагент (фреон) под высоким давлением.
2. 2. Он направляется во внутреннюю часть испарителя, где постепенно расширяется, а по истечению некоторого времени и вовсе закипает. Образованный пар активно абсорбирует тепло.
3. 3. В процессе поглощения непременно выделяется конденсат в виде воды, оседающий на поверхности радиатора.
4. 4. Влага переводится в резервуар, а затем отводится за стены дома.

Если установка кондиционера выполнена профессионально и правильно, компрессор будет постоянно откачивать пары фреона из внутренней камеры, параллельно происходит повышение внутреннего давления. Как следствие, нагревается хладагент, что способствует его преобразованию в плотный туман.

Хладагент перенаправляется в конденсационную камеру, где и охлаждается интегрированным вентилятором, трансформируясь в жидкость. В таком состоянии он направляется в испаритель (через сопло) и все замыкается по кругу.

К поломке климатического агрегата может привести даже обычная пыль. Влажная уборка не только необходима, но и предписана, причём основательная, регулярная и тщательная. В помещении категорически запрещено ставить на сам блок какие-либо изделия, предметы. Накрывать его скатертью также нельзя.

Схема работы

Установка кондиционера своими руками в обязательном порядке предполагает герметизацию всех соединительных элементов и стыков, что позволит нивелировать вероятность испарения хладагента. Специалисты рекомендуют размещать наружный блок таким образом, чтобы он по уровню находился ниже внутреннего. Стандартный монтаж кондиционера предполагает расположение наружного блока в прохладном месте, в тени.

Рекомендуем к просмотру наглядное видео по работе кондиционера.

https://youtube.com/watch?v=xK3_QhbdE2g

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения.

Подключаем испаритель

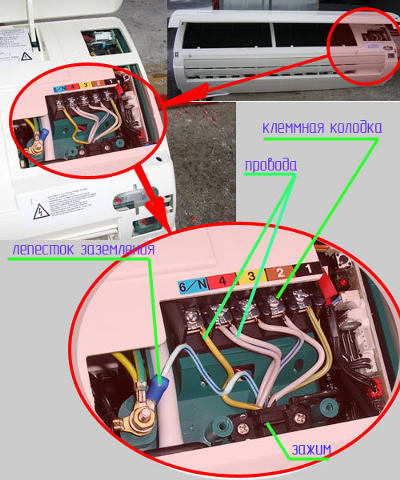

Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки — этот блок кондиционера или сплит системы всегда монтируется внутри помещения.

Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная электрическая схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы, чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

1. Удаляем декоративную переднюю панель.
2. Демонтируем крышку защиты, фиксатор кабеля в нижней части.
3. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
4. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
5. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
6. Надежно укрепляем провод на выходе из коробки.
7. Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

Второй способ

Используя отдельный кабель для кондиционера, несложно добиться стабильной и надежной работы оборудования. Такой способ подключения климатического оборудования рекомендуют специалисты. Он имеет ряд существенных преимуществ.

При прокладке индивидуальной линии для кондиционера отпадает необходимости в привязке к имеющейся электросети. Это позволяет размещать модули системы в любом удобном месте, а также отказаться высчитывания общей нагрузки на провод. Пользователь может установить более мощное оборудование.

Для защиты от перегрузки сети и перепадов напряжения всегда используют отдельную защиту. В случае короткого замыкания либо выходу кондиционера из строя остальная бытовая техника в квартире или в частном доме будет работать в штатном режиме.

К прокладываемой отдельной электрической линии установлен ряд требований:

• Наличие АЗО или УЗО;
• Использование только медных жил с подходящим размером поперечного сечения;
• Выбор кабеля длямонтируемой линии с учетом требований производителя;
• Наличие обязательного заземления.

Для обеспечения должного уровня защиты и сохранения целостности стен, провода помещают в защитную гофру, а затем фиксируют хомутами. Допустимо использование специального пластикового короба, закрепляемого на поверхности стены с помощью шурупов либо клея.

Любая электрическая схема кондиционера предполагает использование кабеля с подходящими характеристиками. Наиболее востребованы изделия, маркируемые ВВГ. Для их защиты используется поливинилхлоридная изоляция. Сформированная с использования подобного кабеля проводка способна прослужить не менее 30 лет.

Если планируется скрытый монтаж, выбирают ВВГ-П. Плоский кабель лучше размещается внутри подготовленной штробы. Для кабель-каналь либо гофры предпочтительно использовать негорючий ВВГ-НГ, разработанный специально для подобных условий эксплуатации.

Прокладка вспомогательной линии

Вспомогательная линия питания соединяет между собой внешний и внутренний блоки сплит системы. При этом последний выступает в роли ведущего, осуществляя централизованное управление. Кабель питания внешнего блока должен выбираться согласно рекомендациям производителя по мощности. Обычно это медный многожильный провод сечением не менее 2.5 кв.мм.

Кабель питания можно прокладывать вместе с фреоновой магистралью. Есть вариант установить для него отдельный пластиковый короб, благо, сегодня легко купить его в необходимом для идеальной интеграции в интерьер цвете и размере. Наиболее аккуратным методом является прокладка кабельной и фреоновой магистрали в штробах, одном или двух отдельных.

Как выбрать место для подключения внешнего блока кондиционера

С размещением наружного блока возникает гораздо больше проблем, поскольку не на всех зданиях на стенах можно устанавливать подобное оборудование.

В этом случае предусмотрено два варианта:

1. Установка климатического оборудования в помещении, предназначенном для этих целей, – кондиционерной.
2. Установка кондиционера через лоджию или балкон.

В зданиях, где запрещен монтаж климатического оборудования на фасаде, обычно балконы и лоджии застеклены. В подобных условиях очень трудно обеспечить оптимальные условия для работы кондиционера. Обязательно нужно организовать систему охлаждения, чтобы исключить перегрев оборудования. Также следует позаботиться об эффективном отведении воздуха, который уже отработан.

Внешний блок часто навешивается под окном или сбоку него.

Если же запретов на размещение климатического оборудования нет, то сплит-систему обычно закрепляют на стене или на балконном ограждении. Можно это сделать на фронтальной части или сбоку. Если предполагается установка кондиционера на балконе, который застеклен, внешний блок монтируется так, чтобы над ним была открывающаяся створка. В противном случае обслуживание сплит-системы будет проблематичным. На лоджии оборудование можно разместить только с фронтальной стороны.

Если в квартире нет ни балкона, ни лоджии, внешний блок навешивается прямо под окном или сбоку него. Делается это в том месте, где есть открывающаяся створка. Иначе обслуживание, чистка или демонтаж кондиционера своими руками будет невозможен. Для выполнения этих операций придется вызывать промышленных альпинистов.
