Принцип работы и монтаж трехходового крана

Сервопривод для трехходового клапана

Сервопривод — это электродвигатель, управляемый через отрицательную обратную связь. В данном случае отрицательной обратной связью будет датчик угла поворота вала, который прекращает движение вала при достижении нужного угла.

Для наглядности рассмотрим устройство сервопривода по рисунку:

• Как видно, внутри сервопривода расположены следующие составные части:
• Электрический мотор.
• Редуктор, состоящий из нескольких шестеренок.
• Выходной вал, которым привод вращает клапан или другое устройство.
• Потенциометр — эта та самая отрицательная обратная связь, с помощью которой осуществляется управление углом поворота вала.
• Управляющая электроника, которая расположена на печатной плате.
• Провод, по которому подводятся напряжение питания (220 или 24 В) и управляющий сигнал.

Давайте теперь подробно остановимся на управляющем сигнале. Сервопривод управляется импульсным сигналом с изменяемой шириной импульса. Для тех кто не знает о чем идет речь, привожу еще одну картинку:

То есть ширина импульса (по времени) определяет величину угла поворота вала. Настройка таких управляющих сигналов дело нетривиальное и зависит от конкретного привода. Количество управляющих сигналов зависит от того, сколько положений может занимать выходной вал.

Сервопривод может быть двухпозиционным (2 управляющих сигнала), трехпозиционным (3 управляющих сигнала) и так далее.

Клапан трехходовой регулирующий с электроприводом

В качестве электрического привода трехходовых регулирующих кранов с электроприводом выступают различные элементы.

1. Существует две разновидности:
2. трехходовые краны для отопления с электроприводом в виде электрического магнита;
3. трехходовые клапаны с сервоприводом на базе электрического мотора.

Исполнительный механизм получает команду прямиком от температурных датчиков или от управляющего контроллера. Модели трехходовых кранов для отопления с электроприводом наиболее эффективны, так как позволяют обеспечивать максимально точную регулировку тепловых потоков.

Трёхходовой регулирующий клапан — предназначен для смешения или разделения потока теплоносителя, поэтому их ещё называют смесительными и разделительными клапанами. Трёхходовые регулирующие клапаны имеют три патрубка для присоединения к трубопроводу.

Наиболее широкое распространение получили в системах теплоснабжения подключённых от автономных котельных, в которых нет необходимости в ограничении расхода при сохранении коэффициента смешения.

Они устанавливаются для управления теплоотдачей калориферов системы вентиляции, теплообменных аппаратов систем горячего водоснабжения и отопления подключённых по независимой схеме, управления процессом смешения в системах отопления с зависимым подключением в котельной.

Управляют клапаном с помощью электропривода, по сигналу электронного регулятора, либо от центральной системы диспетчеризации. Работа трёхходового клапана основана на создании в циркуляционном кольце контуров с постоянным и переменным гидравлическим режимом, за счёт разделения одного потока или смешения двух потоков теплоносителя.

Вне зависимости от положения штока в трехходовом клапане, циркуляция не прекращается, поэтому такой тип устройства не годится для уменьшения расхода теплоносителя. В этом основное отличие шарового трехходового крана с электроприводом от двухходовых кранов, регуляторов и других устройств.

Данный клапан предназначен для смешивания или разделения, распределения потоков. Разделительный клапан регулирует количество воды, пуская часть жидкости по байпасному пути вместо прямого. Два патрубка устройства служат для выхода, а один – для входа.

Принцип действия трехходового смесительного клапана с термоголовкой основан на подмешивании к горячему теплоносителю более холодного или к холодному более горячего. В результате качественная характеристика, а именно температура теплового потока изменяется, при этом уровень этого изменения зависит от установленной пропорции соединяемых струй.

Два порта для входа и один для выхода могут также выполнять разделительную функцию. Такие клапаны могут использоваться в различных съемах.

Часто актуально использование трехходовых клапанов для твердотопливных котлов, в камере которых выпадает конденсат в начале топки. В таком случае клапан помогает временно отсечь холодную воду, а по короткому контуру пустить часть нагретой жидкости.

Принцип действия

Чтобы изделие работало, к нему следует одновременно подсоединить холодный и горячий потоки воды.

Сама схема монтажа представлена в виде стрелочек, обозначающих направление потоков.

Поток с горячей водой выступает как теплоноситель (подача, которая идет от котла), а холодный – обратка.

Между патрубками крана установлен вентиль, который регулирует, чтобы вода подавалась в два отверстия из трех.

В соответствии с положением установки и ее подключения подразделяют две функции:

1. смешивание потоков холодной и горячей воды;
2. разделение с одной линии на два выхода.

В зависимости от положения вентиля возможны следующие ситуации:

1. вентиль открыт наполовину – у выходящего потока средняя температура воды;
2. вентиль открыт полностью – горячий поток идет напрямую из котла и вода имеет максимальную температуру;
3. вентиль закрыт – в выходящий поток идет только холодная вода.

Важно! Тройник не перекрывает подведенные к нему потоки, а лишь перенаправляет воду с одного входа к одному из выходов. Одновременно можно перекрыть или один из выходов, или наполовину оба

Схема отопления трехходового крана с котлом

Применение

Смесительный трехходовой клапан

Смесительный клапан работает как своеобразный байпас. Функционирует он следующим образом:

1. Теплоноситель подается в контур (теплый пол, радиаторы);
2. По мере прохождения по контуру он отдает тепло и остывает;
3. На выходе из контура часть теплоносителя поступает в трехходовой клапан, где смешивается с нагретым;
4. Температура выравнивается и теплоноситель снова проходит по системе отопления.

Трехходовые смесительные клапаны целесообразно ставить в отдельных контурах. Например, в системе теплых полов, они устанавливаются сразу после коллектора.

Классификация изделий в зависимости от типа конструкции

В зависимости от конструкции и выполняемых функций запорные механизмы подразделяют на 2 вида:

• Смесительные.
• Распределительные.

Смесительные

Они имеют два входа и один выход. С помощью кранов выполняют следующие задачи:

• Перенаправляют потоки, поступающие из разных труб.
• За счёт смешивания горячей и холодной воды устанавливают нужную температуру теплоносителя.

Устройство позволяет создать условия, при которых теплоноситель постоянно используется при полностью перекрытом источнике теплоносителя.

Его рекомендовано устанавливать в отопительных системах с котлами, которые обеспечивают теплом безнапорные коллекторы, а циркуляция теплоносителя в системе осуществляется при помощи насоса. Применяют его и в системах «тёплый пол».

Распределительные

Так как в устройстве имеется один вход и два выхода, происходит не смешивание потоков, а разделение одного потока на два.

Клапаны внутри патрубков срабатывают поочерёдно: один из них открывает проход, второй в этот момент перекрывает магистраль. Рабочая среда входит в запорный механизм через один патрубок, а выходит — через два.

Краны этого вида используют в бойлерных системах, для обвязки водонагревателей, а также для перераспределения тепла на несколько помещений, в системах горячего водоснабжения.

Конструкция и принцип работы трехходового крана

Чаще всего изделие напоминает с виду обычный тройник из латуни или бронзы, сверху которого установлена регулировочная шайба. Под ней находится термочувствительный элемент, который нажимает на рабочий шток, выходящий из корпуса. Внутри на штоке закреплен конус, герметично входящий в седло. Чтобы понять, как работает трехходовой клапан, нужно изучить его строение в разрезе:

Вода циркулирует через фронтальный и правый патрубки до тех пор, пока ее температура не вырастет или понизится до заданного значения.

Задача и принцип действия трехходового клапана заключается в том, чтобы удержать температуру теплоносителя на выходе в заданных пределах, подмешивая холодную или горячую воду (в зависимости от схемы) из левого патрубка.

Разновидности кранов

Классификация изделия по разным признакам:

В зависимости от вентиля, различают:
Регулирующий. Он оборудован электромеханическим устройством, которое открывает нужные клапаны

Еще в его комплектацию входит шток с ручной или автоматической регулировкой. Важно! Шток не выбить даже самым сильным давлением воды, поскольку он расположен внутри устройства. Запорный

В его комплекции есть шаровое приспособление, которое переключает поток воды

Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды

Особенность этого устройства в том, что его устанавливают на системы с низким давлением. Оно очень простое в конструкции, требует постоянного ухода и быстро изнашивается.

По материалу изделия:
Латунь – наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.

Углеродистая сталь – прекрасная альтернатива латуни.

Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.

Бронза – материал с длительным периодом эксплуатации.

В зависимости от способа монтажа:муфтовый;
фланцевый;
цапковый;
под приварку;
штуцерно-торцовый.

Для системы отопления используют такие виды, как:
С постоянным режимом гидравлики – регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.

С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды. Он больше подойдет тем, для кого имеет значение количество.

От варианта проточной части устройства:пробно-спускной;
полнопроходной.

От типа встроенного затвора:конусный;
цилиндрический;
шаровой.

По форме клапана-заглушки различают такие типы:T-образные;
L-образные;
S-образные.

От механики затворного элемента:
Сальниковые – контролирует регулировку водяной струи сверху арматуры за счет сальника;

Натяжные – контролирует регулировку водяной струи снизу арматуры за счет гайки.

В зависимости от обогрева корпуса:с обогревом;
без обогрева.

В зависимости от технических показателей различают такие вентили:
Т-образный – регулировочная ручка может быть в 4-х положениях;

Г-образный – ручка регулировки имеет два режима, включая угол поворота на 180 градусов.

От механизма контроля устройства:
Ручной – поводит соединение потоков воды в приблизительных пропорциях, дешевый, выглядит как стандартный шаровой вентиль;

Электропривод – для работы используется дополнительное оборудование двигатель либо магнитный способ, существует возможность получить удар от тока;

Пневмопривод – самый оптимальный для использования вариант. Важно! С электроприводом можно с легкостью сбалансировать тепло так, чтобы уровень температуры в дальних от котла комнатах, был такой же, как и в ближних

Особенности применения клапанов

На 4-ходовый клапан устанавливается электрический привод, управляемый контроллером, который, в свою очередь, работает по сигналам от датчиков температуры. Такой привод позволяет клапану находиться в любом положении, тем самым осуществляя точное поддержание заданных температур. Четырехходовые клапаны позволяют также совместное использование в котельной несколь ких источников тепла, работающих на различных видах топлива. Например, в настоящее время нередко можно встретить комбинацию твердотопливного и газового котлов (рис. 4) или твердотопливного и электрического котлов. При этом газовый котел может использоваться как резервный. В случае же постоянного использования нескольких источников тепла, (например совместное использование газового, электрического, твердотопливного котлов и гелиоустановки) необходимо, чтобы все источники тепла работали на бак-аккумулятор (буферная емкость) , из которого будет осуществляться отбор теплоносителя на систему отопления и ГВС.

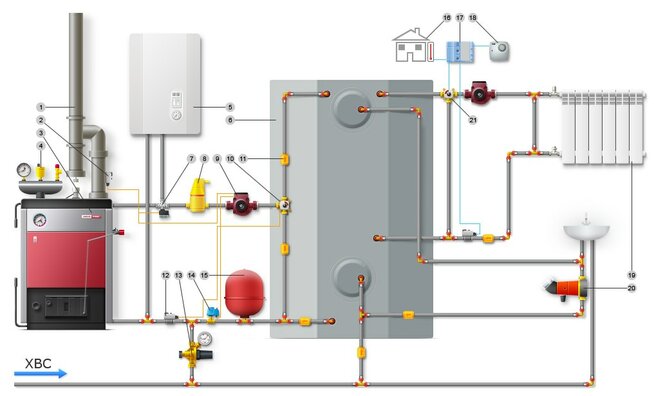

Рис. 4. Принципиальная схемаработы котлов на различных видах топлива с применением четырехходового клапана:ТК — твердотопливный котел; ГК — газовый котел; 1 — четырехходовой клапан; 2 — датчик температуры; 3 — котловые насосы; 4 — потребитель тепла; 5 — циркуляционный насос; 6 — контроллер

Представленные на украинском рынке 4-ходовые клапаны для систем отопления, как правило, из чугуна с хромированными внутренними поверхностями. Их диаметры — от 20 до 150 мм. Подобные клапаны предлагают компании Afriso (Германия), ESBE (Швеция), Honeywell (США), Oventrop (Германия) и др.

К примеру, компактные 4-ходовые смесительные клапаны серии V5442A (рис. 5), производимые компанией Honeywell, предназначены для систем, в которых в качестве теплоносителя используется вода или жидкости, с содержанием гликоля до 50%. Они рассчитаны на эксплуатацию при температурах 2…110°С и рабочем давлении до 6 бар. Клапаны выпускаются с размерами присоединения 20, 25 и 32 мм. Соответственно, значения коэффициента Kvs — от 4 до 16 м 3 /ч. Клапаны рассчитаны на работу совместно с электроприводами. Для более мощных систем используется фланцевая серия клапанов ZR…FA. Монтаж 4-ходовых клапанов не вызывает сложностей и предусматривает множество вариантов реализации (рис. 6).

Рис. 5. Четырехходовые клапаны V5442A и ZR…FA (Honeywell)

Рис. 6. Варианты присоединения 4-ходового клапана

Резюме

Таким образом, можно утверждать, что применение 4-ходовых клапанов практически идеально подходит для использования совместно с твердотопливными котлами, ведь они позволяют реализовать больше возможностей регулирования, чем при использовании 3-ходовых клапанов.

Применение механических термосмесительных клапанов (рис. 7) не решает задач по управлению температурами в системе и совместного использования нескольких источников тепла, а лишь позволяет поддерживать предварительно установленную постоянную температуру теплоносителя на входе в котел, без учета условий работы котла и самой системы.

Рис. 7. Применение термосмесительного клапана для поддержания постоянной температуры на входе в котел

Также использование термосмесительных клапанов больших диаметров экономически нецелесообразно, т. к. их стоимость существенно выше, чем стоимость системы с применением четырехходового клапана. На данный момент стоимость полностью автоматизированного управления с применением четырехходового клапана, на системы мощностью до 80 кВт, находится в диапазоне 400-800 евро. Срок окупаемости такой системы 3-5 лет.
