Стандартные размеры межкомнатных дверей с коробкой: все параметры и таблица

Дверная коробка – что за зверь такой

Коробка двери из массива

Одним из важных элементов дверного блока является коробка. Дверная коробка служит для монтажа дверного полотна в проеме. Она представляет собой каркас, закрепленный к стене, на одной стороне которого смонтированы петли, в другую врезана ответная часть замка. Для изготовления коробки межкомнатных дверей используется специализированный погонаж – коробочный брус, имеющий профиль определенной формы.

Коробка — элемент важный, хотя и необязательный. Да и пресловутый ГОСТ 6629-88 о дверях деревянных внутренних для жилых и общественных зданий говорит о том, что глухие (Г) или остекленные (О) конструкции, а также усиленные (У) могут выпускаться с коробками или без. В документе также приведена схема установки бескоробочных дверей.

Для тех, кто делает дверную коробку

В строительных магазинах можно купить дверной блок с уже готовой к установке коробкой. И этот товар далеко не дефицитный. Но в каких-то случаях, возможно, будет необходимо изготовление конструкции самостоятельно из готового коробочного бруса. Специально для такого случая, рассмотрим подробнее, какие должны быть размеры дверных коробок для межкомнатных дверей. Эти размеры зависят от размеров дверных полотен. Согласно ГОСТ 6629-88, дверные полотна могут иметь следующие габариты:

• ширина: 600, 700, 800, 900, 1100 мм для одностворчатых конструкций;
• ширина: 1202, 1402, 1802 мм для двустворчатых;
• высота: 2000 мм для створок 600, 700, 800, 900 и двустворчатой, шириной 1202 мм;
• высота 2300 мм для створок 900, 1100 и двустворчатых, шириной 1202, 1402, 1802 мм;

Ширины дверных коробок больше на 70 мм для одностворчатых и на 72 мм для двустворчатых. Соответственно, в ГОСТе указаны следующие размеры: 670, 770, 870, 970, 1170 мм для одностворчатых и 1274, 1474 и 1874 мм. Высота стандартной коробки – 2071 и 2371 мм.

Дверная коробка может быть с порогом или без. В зависимости от этого она имеет О-образную или П-образную форму.

Стандартный коробочный брус имеет следующие размеры сечения: 74 мм в ширину и 45 мм в толщину. Глубина выбранной четверти – 12 мм. А ее ширина зависит от толщины створки и должна быть на 2 мм больше толщины двери

Обратите внимание: по ГОСТу величина зазора между коробкой и створкой составляет 2 мм на каждой стороне

А для того, чтобы створка свободно выходила из коробки при открывании, с внутренней стороны полотна по вертикальным торцам имеется скос в 2 мм –полотно двери имеет ширину, к примеру, 700 мм по внешней стороне и 696 мм по внутренней. В современных руководствах по установке дверей даются рекомендации о необходимом зазоре в 3-4 мм с каждой стороны. Потому что дверные полотна стали выпускать без этого скоса.

Зазор между притолокой – горизонтальной частью коробки и створкой тоже равен 2 мм. Если устанавливается конструкция с порогом, то величина зазора между порогом и полотном по ГОСТу – 3 мм, а в конструкции без порога – 36 мм от нижнего торца двери до пола.

Дверная коробка может иметь уплотнитель для обеспечения более плотного прилегания створки к коробке.

Кроме бруса стандартных размеров (74х45 мм), в продаже имеется коробочный погонаж других размеров: от 60 до 160 мм шириной и от 28 до 45 мм толщиной и глубиной четверти в 9 мм. они могут быть рассчитаны на створки толщиной в 35 и 40 мм. Кроме профиля прямоугольного сечения, выпускаются и варианты бруса с радиусным закруглением с внутренней стороны. Толщина в 74 мм наиболее распространена и очень хорошо подходит для установки межкомнатных дверей в перегородки со стандартной толщиной. Лучше, если толщина коробки меньше чем толщина стены. Если толщины коробки не хватает, то используются доборы или с внутренней стороны проем оформляется откосами.

Как бы ни делалась дверная коробка – по ГОСТу или без согласования с нормами, хороший внешний вид и правильное функционирование зависят от тщательности произведенных замеров и аккуратности в проведении работ.

Выбор входной железной конструкции

Очень важная задача, ведь от правильности выбора конструкции зависит очень многое и поэтому учитываются следующие характеристики:

Соответствие размера дверного полотна с габаритами полотна

Обязательно стоит обратить внимание, что размеры входных металлических дверей с коробкой по высоте и ширине должны быть меньше этих же параметров дверного проема на 5-7 см. Если проем нестандартного размера, то его можно сузить или же расширить под необходимый параметр двери;
Если планируется установка двери с нестандартной конструкцией, то стоит проанализировать все «за» и «против», потому как монтирование такого изделия, например, в несущую стену приведет к нарушению геометрии и дальнейшем негативным последствиям;
Тепло-и звукоизоляция

Правильный выбор данного параметра позволит создать в помещении комфортные условия для проживания. Поскольку металлическая конструкция пропускает холод, то установка ее на улице может приводить к образованию на полотне конденсата и наледи. Чтобы этого избежать, рекомендуется покупать дверь с терморазрывом;
Если дверь устанавливается в квартире, тогда можно приобрести железную конструкцию с обычным утеплителем;
Технические характеристики. Здесь необходимо учитывать все параметры, начиная от толщины и заканчивая фурнитурой. Второй уделяется особое внимание, потому как от качества будет зависеть защита дома против взлома;
Хорошие металлические дверные конструкции изготавливаются из стали толщиной не меньше 2 мм. Для того, чтобы усложнить взлом конструкции, петли рекомендуется использовать скрытого типа.

Итак, главная задача при выборе входной двери – правильно подобрать изделие по высоте проема и его ширине, а вот толщину всегда можно подкорректировать с использованием доборной рейки.

Размеры дверей в квартиру

Принятые стандарты на размеры входных дверей в квартиры различаются по домостроительным сериям. В общем рассмотрении, ширина проёма в панельном доме может меняться от 740 до 960 мм, а высота – от 1950 до 2600 мм. Соответственно, минимальный размер входной двери равен 700х1900 мм, а средний – 800х2000 мм.

Размеры дверей в частный дом

В данном случае сложнее определить, какие габариты металлической двери будут подходящими. Такие жилища возводят по соображениям собственного комфорта, поэтому размер входной уличной двери загородного дома желательно замерять на месте. В нашей практике наиболее часто встречаются проёмы под дверные блоки 900×2100 мм.

Устройство и параметры дверной коробки

При установке межкомнатных дверей, основная часть работ будет посвящена сборке дверной коробки. Полотно поставляется уже в готовом виде, единственное, что нужно сделать с ним: установить петли и ручку с замком. А вот коробку потребуется собрать.

Основной параметр дверного блока – его ширина и высота. В собранном виде, дверной блок вместе с полотном должен быть примерно на 50 мм уже, чем ширина проема. Делается это для того, чтобы оставить припуск по 25 мм с каждой стороны коробки. Данный припуск позволяет компенсировать неровности проема, и правильно выставить положение двери.

К примеру, ширина нашего проема составляет 850 мм. Казалось бы, здесь логично будет смотреться дверное полотно шириной 800 мм. Но нет. Ширина дверной коробки межкомнатной двери составляет 100 мм – по 50 мм ширина планки с каждой стороны. Плюс, указанный нами припуск в 50 мм. Итого, получается, что нам нужно дверное полотно шириной 700 мм

Такие факты очень важно учитывать, так как слишком узкую дверь можно вписать в широкий проем, а слишком широкую дверь в узкий – гораздо сложнее

Конструкция

Говоря простым языком, дверная коробка состоит их трех планок, соединяемых в П-образную форму. Называются они:

• Притолочный брус (притолока) – верхняя планка.
• Петельный брус – та сторона, где будут закреплены петли, и куда будет повешено полотно. В зависимости от стороны открывания двери, данный брус может быть как с левой, так и с правой стороны.
• Притворный брус – это сторона, к которой дверь будет закрываться. Здесь будет размещено углубление под защелку.

Как правило, высота коробки в собранном виде составляет 2070 мм, и рассчитана на стандартный проем, высотой 2100 мм. Если вы живете в типовом многоквартирном доме, то по вопросу высоты можете сильно не волноваться – в ваших проемах она будет стандартной с вероятностью в 90 %. Наиболее распространенная ширина проемов для межкомнатных дверей составляет:

• 800 мм
• и 700 мм для ванных комнат и туалетов.

Обратите внимание, что это номинальная ширина проема, на самом деле она может быть немного выше за счет места под припуск (как в нашем примере). Дверные полотна, соответственно, используются шириной 600 и 700 мм

Ширина дверной коробки будет на 100 мм больше ширины полотна (по 50 мм с каждой стороны). Впрочем, мастера рекомендуют оставлять зазоры между коробкой и полотном, поэтому рассчитывайте не на 100 дополнительных мм, а на 120

Дверные полотна, соответственно, используются шириной 600 и 700 мм. Ширина дверной коробки будет на 100 мм больше ширины полотна (по 50 мм с каждой стороны). Впрочем, мастера рекомендуют оставлять зазоры между коробкой и полотном, поэтому рассчитывайте не на 100 дополнительных мм, а на 120.

Указанные размеры представляют собой стандартные дверные проемы и стандартные двери. А если у вас не стандартная ширина проема? Тогда делается замер ширины, отнимается припуск с каждой стороны, добавляется по 50 мм с каждой стороны на ширину планок коробки, добавляется по 10 мм на зазоры между коробкой и полотном, и, исходя из этого, заказывается дверь.

Сборка коробки

Производится посредством соединения верхнего (притолочного) бруса с петельным и притворным строго под прямым углом. Крепление планок коробки производится с помощью длинных саморезов.

После этого, в коробку укладывают полотно, и проверяют соответствие размеров, а так же наличие отклонений от прямых углов (полотно должно нормально входить в коробку, без перекосов). При уложенном полотне, размечают место под петли, которые затем прикручиваются.

Собранную коробку устанавливают в проем и слегка закрепляют (не фиксируя окончательно). На этом, работа с коробкой закончена — далее следует навешивание полотна и тонкая настройка.

Комментариев пока нет!

Основные виды и ассортимент дверных конструкций

Производители предлагают большой ассортимент дверей, различающихся по стоимости и дизайну. Цена во многом зависит от характеристик материала, используемого для изготовления конкретного изделия. Выбор может быть сделан в пользу бюджетных вариантов и эксклюзивных изделий, изготовленных из дорогостоящих материалов.

Наиболее популярными являются межкомнатные двери, изготовленные из дерева, ДСП, ДВП, МДФ, пластика либо стекла. Нередко предпочтение отдается комбинированным вариантам. При покупке следует помнить, что межкомнатные двери из:

дерева, имеют большой вес и высокую стоимость. Зато с их помощью можно создать изысканный интерьер;

металла и стекла, способны гармонично вписаться в интерьер, оформленный в современном стиле;

ДСП, ДВП, МДФ способны хорошо сымитировать дорогостоящие аналоги из дерева, но при этом имеют меньшую стоимость.

Межкомнатные двери стандартных размеров с коробкой

Производители предлагают готовые решения, надо лишь подобрать подходящий вариант. Стандартные межкомнатные двери размеры с коробкой могут комплектоваться различной фурнитурой. Выбор делается в зависимости от стилистического оформления конкретного помещения и финансовых возможностей. Не стоит экономить на фурнитуре, чтобы не уменьшить срок службы монтируемой конструкции.

Watch this video on YouTube

Алгоритм измерения величины дверного проёма

Не менее важен сам процесс замера. Специалисты уверяют, что как раз в этой работе чаще всего допускаются ошибки, а соответственно и последующие вычисления будут неверными. Чтобы дверная коробка в жилом или общественном помещении для межкомнатных дверей была измерена правильно, а размеры позволили произвести корректные вычисления, следует соблюдать последовательность действий:

• Сначала изменяется высота от самого пола до верха проема. Если есть уверенность, что он не ровный, следует проводить замеры посередине;
• Ширина замеряется от середины левого до середины правого наличника;
• Глубину можно узнать, только проведя комплексный замер: в верхней, средней и нижней части, чтобы найти самую широкую величину.

Стандартная таблица вычисления дверных проёмов:

Если человек живет в квартире или доме стандартной планировки, то показатели его замеров будут идентичны тем, что указаны в таблице.

Разновидности железных дверей

В стальных конструкциях дверное полотно крайне редко продается отдельно, обычно коробка идет в комплекте. Поэтому везде и пишутся размеры входных металлических дверей с коробкой.

В советские времена железные двери были уделом складов и специальных учреждений, сейчас они ставятся повсеместно. Такая высокая популярность породила массу новых моделей, в результате помимо размеров железных дверей с коробкой появились классификации по назначению и особенностям конструкции. Вначале разберемся с назначением.

Уличные. Разновидность входных дверей, которые устанавливаются на входе в здание и рассчитаны на непосредственный контакт с улицей. К таким конструкциям предъявляются повышенные требования в плане защищенности от коррозии, а в отапливаемых помещениях еще учитываются теплоизоляционные свойства дверей;

Солидные размеры входной металлической двери с коробкой обуславливают ее большой вес и повышенные требования к прочности стен

Квартирные. Так как многоэтажные дома сооружаются, опираясь на четкие государственные нормативы, все квартиры имеют стандартные размеры входных металлических дверей с коробкой. В этой нише преобладают одностворчатые двери, хотя в современных новостройках иногда встречаются полуторные конструкции;

В квартирных моделях размер двери с коробкой зачастую соответствует общепринятым стандартам

Офисные. Стальные двери для офиса понятие достаточно размытое, но чаще всего под этим термином подразумеваются квартирные модели с повышенной защищенностью от взлома и усиленной шумоизоляцией. Хотя когда речь идет об улице к вышеупомянутым требованиям добавляется еще устойчивость к коррозии;

В офисном варианте размер стандартной входной двери с коробкой представляет собой нечто среднее между квартирной и уличной моделями

Тамбурные. Одна из разновидностей подъездных дверей призванных обособить жилой блок из нескольких квартир. Как правило, эти конструкции не имеют повышенной защищенности от взлома и редко бывают утепленными;

Тамбурные модели не обладают высоким уровнем защищенности от взлома

Технические двери монтируются как временный вариант или устанавливаются на помещения, не нуждающиеся в защите материальных ценностей

Специальные. Традиционно сюда относят все усиленные конструкции с повышенной защищенностью. Вариантов такой защищенности существует больше десятка, начиная от банальных засовов и заканчивая пуленепробиваемыми дверями со спецзащитой от электромагнитных волн. Здесь металлические двери и размеры коробки выбираются индивидуально, по желанию заказчика.

Визуально размеры двери с коробкой обладающей специальными характеристиками, могут быть аналогичны квартирным моделям, секрет кроется в усиленных запорах и сверхпрочной стали полотна

Также размеры входных дверей с коробкой сильно зависят от конструктивных особенностей комплекта, здесь мы имеем 4 варианта:

1. Одностворчатые. Такие модели устанавливаются везде, от технических помещений, до сейфовых комнат с усиленной защитой. Нестандартные двери здесь встречаются редко, а согласно стандарту ширина створок колеблется в пределах 60 – 110 см, шире делать нельзя, потому как навесы не выдержат;
2. Полуторные. В таких дверях к полноценной створке шириной 80 – 90 см добавляется сегмент шириной от 20, до 60 см. Самый ходовой стандартный размер железной двери с коробкой здесь представлен двумя моделями – это 1280 мм (400+800 мм) и 1480 мм (600+800 мм) стандартная толщина коробки 40 мм (40+40=80 мм);
3. Двустворчатые. Здесь в единую коробку заключены 2 одинаковые створки. Размер входной двери с коробкой у двустворчатых моделей колеблется от 1280 мм, до 1880 мм;

1. Двери с фрамугой. Конструкция под названием фрамуга представляет собой сегмент, устанавливающийся сверху дверного блока. Фрамуги предназначены для компенсации слишком высоких проемов. При этом фрамуга может устанавливаться на все вышеупомянутые виды дверей.

Особенности конструкции напрямую влияют на размеры стальных дверей с коробкой

https://youtube.com/watch?v=m97nZL9P3N4

Нормативные размеры

Существует несколько стандартов, которых стараются придерживаться строители. При их соблюдении проблем с установкой дверного блока не возникает.

Стандартные размеры дверного полотна

Основные нормативы:

1. Ширина дверного проема должна быть на 70 мм больше ширины полотна дверей. Это нужно для того, чтобы оставалось пространство для установки дверных полотен и их функционирования: 20 мм со стороны петель, 40 мм с открывающейся стороны.

2. Зазоры по периметру от дверной коробки до монтажных размеров проема должно составлять от 50 мм до 100 мм (для больших размеров дверей). Это так называемые монтажные зазоры, которые дают возможность правильно установить и выровнять дверную коробку. Сюда входит и толщина короба, стандартная 25 мм, если эта величина больше, то минимальный монтажный зазор должен составлять 100 мм.

При монтаже короба его выставляют по уровню и заклинивают с помощью распорок из щепы бруса. Затем щель запенивают. Вовнутрь коробки тоже ставят распорки, так как пена, расширяясь, может выдавить стойки и перемычки.

1. Определяя высоту короба, необходимо учитывать порог, в этом случае коробка должна быть выше на 80 мм. Без него — на 50 мм. Дверь в этом случае на 25 мм должна быть установлена выше на 25 мм от пола и горизонтальной верхней планки короба. Стандартная высота дверного полотна 2 тыс. мм, 1900 мм.

Основой для расчета станет дверное полотно. Стандартная ширина размера дверей: 600; 700; 800; 900 мм.

Приведем пример расчетов короба:

Дверное полотно 80 см / 800 мм по ширине и 200 см / 2 тыс. мм по высоте.

Ширина дверной коробки: 800 + 70 = 870 мм

Высота: 2000 + 80 / 50 = 2080 /2050 мм

Воспользовавшись таким несложным расчетом, вы без труда получите правильные размеры всех составляющих дверного блока. Такой несложной формулой пользуются при расчете и нестандартных размеров полотен.

Таблица типовых размеров дверных проемов

При расчете металлической входной двери используют те же правила, только минимальное расстояние от короба до проема должно составлять не менее от 150 до 200 мм, учитывая ширину коробки. Эти же параметры рекомендованы для установки двухстворчатых дверей. При монтаже тяжелых бронированных дверей приходится усиливать проем металлом. Расчет в этом случае должен быть особенно тщательным.

Проект и чертеж с размерами двухстворчатых дверей

Отдельно стоит остановиться на деревянных полотнах, стандартных и изготовленных по индивидуальному заказу. Большая часть дверных блоков из массива имеют более толстые стенки короба. Особенно это касается широких дверей на 800; 900 мм, двустворчатых конструкций. Мастера изготавливают массивные коробки, чтобы усилить каркас. К тому же такой короб гармонично сочетается с тяжелым деревянным массивом. Этот момент следует учитывать при расчете дверного проема.

Проём

Прежде чем говорить непосредственно о дверях, определимся с общими понятиями. Одно из них, размер проёма для межкомнатных дверей, применяется в тех случаях, когда речь идёт о строительном проёме или о проходе в стене, куда эта дверь будет вставлена. Кроме этого, размерными характеристиками (высотой и шириной) есть ещё три показателя, указанные на рисунке.

Проём в свету, или дверной просвет – габариты свободного пространства для прохода или перемещения предметов. Он меньше, чем размер дверного полотна на высоту дверной пазухи, куда оно входит. В дальнейшем понятием «проём» будем обозначать именно строительный

Почему проём должен быть больше двери с коробкой (рамой, косяком, луткой)

Три причины:

1. Проём нужен для строго вертикальной установки коробки. Хотя размеры дверных проёмов ГОСТ прописывает конкретно, не все проходы полностью отвесные и квадратные, а полы ровные. Имея дополнительное пространство, можно идеально установить или выровнять дверь.
2. Не все двери одинакового размера. Они могут варьироваться в зависимости от производителя. Обычно это не так много. Но если проём оставлен точно под размер двери с коробкой, выставить дверь, не имея места для регулировки, будет невозможно.
3. Надо оставить пространство для расширения и сжатия стены. Да, стена становится больше и меньше по мере смен времён года. Она поглощает влагу, когда на улице влажно, и сжимается, когда температура и уровень влажности падают. Речь идёт о небольших размерах: 1,5 – 2 мм. Но этого будет достаточно, чтобы идеально подогнанная дверь в одно прекрасное утро не начала подклинивать, тереть косяк, а замок или защёлка не фиксироваться должным образом.

Примыкание коробки к стенам декорируется наличником, поэтому опасаться того, что слишком большой проём будет заметен, не стоит.

Как замерить

Проход в месте установки дверной коробки измеряют в различных местах.

• Между стенами горизонтально вверху, посредине, внизу.
• Вертикально в правом, левом верхних углах до пола, посередине.

Из вертикальных и горизонтальных размеров выбираются меньшие. По ним будет подбираться дверной блок. Очень грубо, для прикидки, его размер определяют так: минимальная ширина/высота проёма минус 10 см.

Стандартные габариты межкомнатного проёма

Размерные ряды российского ГОСТ 6629-88 и зарубежных DIN, CEN, ISO аналогичны. По отечественным, американским и европейским нормативам ширина самого узкого полотна 600 мм. Стандартные размеры межкомнатных дверей удовлетворяют спрос владельцев типового жилья. Шаг размерного диапазона — 100-200 мм.

Совет по выбору: монтажная ширина межкомнатной дверной системы на 70 мм больше фактической ширины створки, это необходимо учитывать при выборе размера. Для проемов, превышающих эту величину, выбираем конструкцию следующего размера.

Высота межкомнатной двери — 2000 мм и 2300 мм по нормам ГОСТ, размерный ряд международных регламентов включает конструкции высотой 2100 мм. Ограничение выбора этих показателя объясняется ограниченностью высоты помещений.

Рекомендации по замерам проема и выбору размера:

• проем измеряется по вертикальным и горизонтальным линиям с использованием отвеса и уровня — проем может быть неправильной формы;
• габариты полотна определяются по величине «чистого» прохода;
• для межкомнатных проемов шириной более 900 мм рекомендуется заказать двустворчатую систему, т. к. в ней меньше нагрузки на петли и элементы коробки.

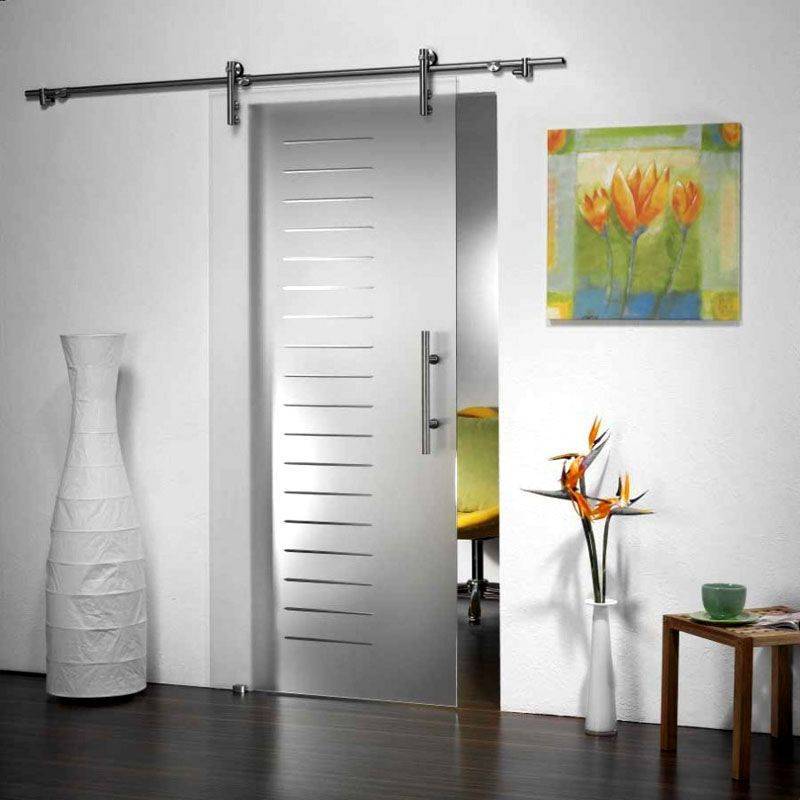

Толщина полотна межкомнатной двери может составлять от 20 до 45 мм. Толщина створок раздвижных систем около 20 мм, из массива древесины — до 45 мм. При установке двери между толстыми стенами используются доборы — дополнительные обшивочные панели.

Не рекомендуется увеличивать проемы в санузлы для установки дверного полотна большой ширины. Широкие распашные межкомнатные конструкции неудобны в эксплуатации в небольших помещениях, а для монтажа раздвижной системы может не хватить длины перегородки.

Кроме моделей с габаритами, отвечающими требованиям нормативов, производители предлагают услуги по изготовлению межкомнатных дверей по размерам заказчика под проемы сложных геометрических и криволинейных форм.
