Выбор стабилизатора напряжения для дома

Специфика стабилизаторов

Стационарные напольные стабилизаторы Герц (Элекс) для использования в частных домах

Все типы регуляторов отличаются один от другого. При этом – у каждого свои положительные и отрицательные качества. Существуют такие их типы:

1. Сервоприводные – выходной вольтаж регулируется изменением количества витков на трансформаторе. Они относительно недорогие, имеют большой диапазон входного напряжения. А вот контроль точности на выходе довольно низкий. Они надежны при небольших скачках напряжения – до 15 вольт. При больших между контактами реле появляется искрение, а это значит, что они обгорают, слипаются. Что приводит к неправильности работы или поломке аппарата, а значит техники в доме тоже.
2. Релейные – это блок силовых реле, переключающий обмотки аппарата. Он недорогой, но не очень надежный. Ведь механические составляющие реле не гарантируют большой срок службы и надежности. Болевой точкой таких приборов является залипание контактов реле.

Принципиальная электрическая схема релейного стабилизатора напряжения

• Электронные – это стабилизаторы нового поколения, оснащены электронной системой регулирования, что выгодно отличает их высокой реакцией на любые изменения в электросети (понадобится всего 0,02 секунды), у них надежные элементы схемы регулирования и защита от скачков. Срок службы до 20 лет. Работают бесшумно. Пожалуй, самый большой недостаток – стоимость. Но, как говорят, скупой дважды платит.
• Электромеханические – переключается электроприводом. Работает надежно, ему не страшны десятикратные перегрузки, температурный режим от –15 до +50 градусов по Цельсию. Срок работы больше 25 лет.

Устройство электромеханического стабилизатора напряжения

Феррорезонансные – регулируются за счет магнитного насыщения сердечников. Точность работы высокая, но узкий диапазон входящего вольтажа.

Принцип работы феррорезонансного стабилизатора напряжения

Поэтому, отвечая на вопрос: «Какой лучше?», специалисты и потребители, которые уже пользуются подобным оборудованием, отвечают однозначно: самыми надежными защитниками домашней техники от сбоев подачи электроэнергии являются электронные регуляторы.

Прочие параметры

Встроенная защита

Помимо стабилизации напряжения устройства должны выполнять еще и некоторые защитные функции. Основных три:

• Защита о высокого напряжения. Срабатывает при превышении 260 – 270 вольт.
• Защита от низкого напряжения. Нижний порог обычно установлен на 110 – 140 вольт.
• Защита от токов короткого замыкания.

Дорогие модели оснащают защитой от молний (импульсных перенапряжений) и фильтрами нейтрализации электрических шумов. Это полезные функции, но для стабильной работы электрооборудования хватает и первых трёх.

Желательно, чтобы стабилизатор был оснащен тепловыми датчиками. Они обезопасят от самовозгорания при критических перегрузках и в экстремальных ситуациях.

Работа при минусовой температуре

Эта характеристика приборов зависит от места установки. Лучшее место с температурой от 0 до + 45 °C. В этих пределах работает большинство стабилизаторов. Хорошо переносят морозы не многие модели

На эту характеристику стоит обратить внимание, если прибор будет установлен вне помещения

Наличие информационного дисплея

Для магистральных стабилизаторов, обеспечивающих электроснабжение всего домохозяйства, дисплей обязателен. Без него могут работать только индивидуальные маломощные устройства. Обычно отражает входящее и выдаваемое напряжение, мощность, ошибки. В критической ситуации можно понять, что произошло в сети, дома или со стабилизатором.

Таймер включения после отключения

Большинство стабилизаторов при первоначальном включении задерживают подачу напряжения потребителю. Тоже происходит при аварийных отключениях. Устройство выжидает не повторится ли ситуация вновь. Возможность установки задержки времени включения зависит от модели. На некоторых время предустановленно и не изменяется.

Уровень шума

При установке в жилом помещении, шум издаваемый устройством, может стать первоочередной характеристикой. Самые шумные – релейные. Они постоянно пощелкивают. Следом, в порядке убывания громкости идут сервоприводные, электронные и инверторные. В исправном состоянии все три типа шумят мало. Кулер издаёт звук не громче охлаждения компьютера

Повышение громкости сигнализирует о возможной неисправности и должно привлечь внимание владельца

Крепление и способ установки

По способу установки стабилизаторы делятся на настенные, напольные и настольные. Настольные включаются в розетку и служат для индивидуального использования. Настенные устанавливают в домах, квартирах и внешних шкафах. Их удобно обслуживать и они не путаются под ногами. Напольный вариант устройств имеет плюсы. Их легко спрятать под стол или в угол.

Вентилятор принудительного охлаждения

Существует два вида охлаждения – принудительной и естественное. Зависит от типа устройства. Принудительное охлаждение сопровождается небольшим шумом вентилятора и минимальным расходом энергии.

Релейные стабилизаторы

Такие устройства отличаются простотой конструкции и низкими ценами. В целом, они состоят из 3-х основных элементов:

• плата. Предназначается для замера входного тока, определяет, сколько именно напряжения необходимо добавлять на выходе;
• реле. Необходимо, чтобы переключаться между обмотками;
• трансформатор. В данном элементе имеется несколько обмоток – обычно их 4, но встречаются модели и с 9.

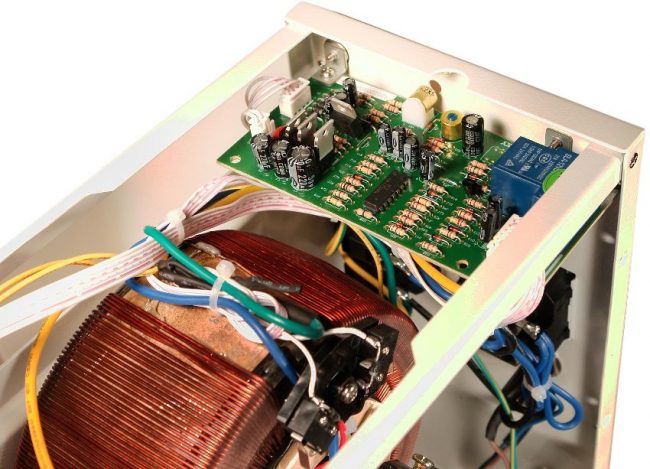

Устройство релейного стабилизатора

Если сигнал опускается ниже того уровня, с которым стабилизатор способен справиться, происходит отключение питания. Если величина сигнала вновь становится допустимой, возобновляется работа прибора. Это может сопровождаться негативными переходными процессами.

Плюсы

• доступная стоимость;
• большой разброс допустимых значений сигнала;
• компактность;
• достаточно низкая чувствительность к различным искажениям сигнала и перегрузкам;
• возможность эксплуатации при температуре от -40 до +40 градусов;
• продолжительная работа в условиях перегрузки.

Минусы

• реле чувствительно к различным загрязнениям;
• стабилизация происходит ступенчато;
• работает устройство достаточно шумно (в особенности, если часто происходят перепады напряжения);
• реагирует достаточно медленно.

Если соблюдать все правила эксплуатации, то подобный стабилизатор может прослужить более 10-ти лет

Но для высокоточных приборов, для которых важно качество напряжения, его лучше не использовать. А вот для обычной бытовой техники – вполне неплохой вариант

Где купить и сколько стоит

1. «Star Tool». Ул. Братиславская, 22. Цены на стабилизаторы от 6 тыс. рублей (в зависимости от типа и мощности), например однофазные стабилизаторы Ресанта стоят в пределах 10 000-45 000 рублей.
2. «Leroymerlin». Рязанский проспект 2/3. Цена 1 500-8 000 руб.
3. «Toolcity». Тюменский проезд 3/2. Стоимость 3 000-140 000 руб.
4. «Группа Русэлт». Волоколамское шоссе, 89. Цена 3000-200 000 руб.
5. «Voltar». Ул. 5-я Магистральная, 8. Приобретая стабилизатор напряжения в этом пункте продажи, необходимо взять с собой минимум 5000-2000 рублей.

1. «Полигон» – poligonspb.ru. Стоимость адекватная, например, 220В Ресанта цена – 2 500 руб.
2. «Вольт Маркет» – voltmarket.ru. Цены 1000-100000 рублей.
3. «Техносила» – tehnosila.ru. Стоимость от 2000 до 4000 рублей.
4. «Норма М» – norma-stab.ru. Пределы цен 5000-35000 руб.
5. «MSK-stabilizator» – msk-stabilizator.ru. Приобрести стабилизатор напряжения возможно за 3000-65000 рублей.

Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим!

Статья обновлена: 06.02.2020

Схемы подключения

При подсоединении стабилизатора, тока в сети быть не должно. Рациональнее всего производить подключение сразу после счетчика, перед нагрузкой. Подключение производится последовательно, в разрыве фазного провода. Часто производители наносят схему подключения на корпус аппарата.

Стабилизатор чаще всего имеет 3 контакта для подсоединения: это вход, выход и ноль.

Схема подключения стабилизатора

Иногда схема выполнения стабилизатора имеет 4 контакта: 2 входа и 2 выхода. В данном случае подключение производится так: фаза и ноль подключаются к вводному автомату и к соответствующему контакту «вход». Провода нагрузки (фаза и ноль) подключаются к «выходу».

Подключение стабилизатора с четырьмя контактами

После подключения важно проконтролировать правильность подсоединения. Прежде чем совершать первое включение нужно отключить все приборы от сети, выключить лампы

После включения прибора проконтролируйте отсутствие постороннего шума, потрескиваний.

Стабилизатор напряжения в работе

Обслуживание

Какой бы стабилизатор вы не выбрали нужно проводить его регулярное обслуживание. В него входит подтягивание соединений, винтовых и болтовых

Это поможет избежать пожароопасных ситуаций и повреждения изоляции, это важно всегда, а в дачном доме особенно, так как вы в нем постоянно не живете. Слабый контакт или не дотянутый болт могут стать причиной пожара, такие ситуации лучше предупредить, чем потом платить или понести наказание

Проверка индикации правильного напряжения

Лучшее электронное устройство

Здесь представлен лучший стабилизатор электронного типа.

№2. Volter СНПТО-9 ПТ

Это качественное устройство с долгим сроком действия гарантии и универсальным способом размещения, которое пользуется повышенным спросом у покупателей. Модель характеризуется тихой работой и точностью передаваемого напряжения. Изделие быстро откликается на перепады напряжения и подходит к использованию даже в помещениях без отопления.

Volter СНПТО-9 ПТ

Характеристики:

• вид – электронный симисторный;
• регулировка поступающего напряжения – да;
• расположение – универсальное;
• естественное охлаждение – да;
• цифровая индикация – да;
• температура использования – -40-40С.

Плюсы

• высокий КПД;
• точность стабилизации с минимальной погрешностью;
• универсальность расположения;
• возможность использования как при очень низких, так и при очень высоких температурах;
• тихая работа;
• гарантийный период 5 лет.

Минусы

• большая масса и размеры;
• высокая стоимость;
• отсутствие принудительного охлаждения.

Стабилизатор Volter СНПТО-9 ПТ

№1. БАСТИОН SKAT STM-20000

Это мощное качественное и надежное устройство с большим диапазоном поступающего напряжения. Устройство быстро нормализует показатели тока. Изделие отличается добротной сборкой без недочетов и стабильной работой без отклонений.

АСТИОН SKAT STM-20000

Характеристики:

• вид – электронный симисторный;
• число ступеней стабилизации – 7;
• расположение – на полу;
• естественное охлаждение – да;
• цифровая индикация – да;
• температура использования – -10-40С.

Плюсы

• наличие встроенного отвода молний;
• оригинальный дизайн;
• безопасность использования;
• быстрая реакция на изменение показателей тока;
• хорошая регулировка напряжения;
• тихая работа;
• стабильная работа;
• продолжительный период гарантии;
• сборка без недочетов;
• приемлемая стоимость по сравнению с конкурентами этого сегмента.

Минусы

большая масса.

Стабилизатор БАСТИОН SKAT STM-20000

Лучшие стабилизаторы напряжения до 1 кВт

Характерными особенностями автотрансформаторов малой мощности являются: возможность подключения до 4 потребителей и сравнительно невысокая стоимость.

Штиль IS 1000 – с самой высокой скоростью срабатывания

5.0

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

Настенный прибор с двойным преобразованием, обеспечивающий высочайшую скорость срабатывания и отличное качество стабилизации напряжения. Особенностью данной модели является широкий диапазон входных напряжений.

Надежность стабилизатора обеспечивает интеллектуальная системой защиты от основных проблем: перегрузок, превышения пикового напряжения, высокочастотных помех.

Достоинства:

• Высокая скорость срабатывания;
• Широкий диапазон входных напряжений;
• Активное охлаждение;
• Гарантированное выходное напряжение;
• Компактные размеры.

Недостатки:

• Короткий шнур питания;
• Немаленькая цена – 11 тысяч рублей.

Штиль IS 1000 – идеальное решение для защиты дорогостоящей и капризной бытовой техники.

Rucelf Котел 600 – лучшая модель для защиты отопительного котла

4.9

★★★★★
оценка редакции

96%
покупателей рекомендуют этот товар

Смотрите обзор

Котел 600 – компактный релейный стабилизатор с микроконтроллерным управлением от отечественного производителя.

Помимо качественной стабилизации напряжения в рамках заявленных параметров, начинка прибора обеспечивает надежную защиту от импульсных перенапряжений, короткого замыкания, перегрева и молнии.

Достоинства:

• Невысокая стоимость – 2700 рублей;
• Качественная сборка;
• Компактные размеры;
• Хорошая устойчивость к частым перепадам напряжения;
• Двойной запас по току;
• Низкое энергопотребление в режиме ожидания (2 Вт).

Недостатки:

• Небольшой шум при переключении релейного блока.
• Короткий шнур питания.

Отличная и недорогая модель для защиты газовых котлов.

ЭРА СНПТ 1000Ц – доступный бытовой стабилизатор

4.8

★★★★★
оценка редакции

90%
покупателей рекомендуют этот товар

Недорогой релейный аппарат, способный работать в широком диапазоне входных напряжений. Модель имеет достаточное количество ступеней для обеспечения минимальных колебаний напряжения на выходе.

При этом точность его поддержания находится на уровне самых современных аналогов. Защита стандартная для устройств такого класса: от перенапряжения, перегрева, ВЧ-помех.

Достоинства:

• Цена всего 2000 рублей;
• Малый вес;
• Широкий диапазон входного напряжения;
• Высокая точность выходного напряжения;
• Синусоида без искажений.

Недостатки:

Конструктивный недостаток кнопки задержки включения.

Хорошая модель для защиты игрового ПК или любого другого не слишком мощного прибора, чувствительного к перепадам напряжения.

Powercom TCA 2000 – надежный аппарат для мультимедийной техники

4.9

★★★★★
оценка редакции

89%
покупателей рекомендуют этот товар

Смотрите обзор

Компактный, надежный и легкий релейный стабилизатор с защитой от короткого замыкания, перегрузок по току и напряжению, импульсного перенапряжения.

Исполнение напольное. Прибор рассчитан на подключение до четырех устройств суммарной мощностью до 1 кВт.

Достоинства:

• Широкий диапазон входных рабочих напряжений;
• Хорошее качество сборки;
• Стабильность работы;
• Компактные размеры;
• Небольшая стоимость – до 1800 рублей.

Недостатки:

Громкий звук релейного переключения.

Хорошая модель для защиты компьютерной техники, а также аудио- и видеосистем, установленных группой.

SVEN VR-L 1000 – ультрабюджетный стабилизатор на два устройства

4.8

★★★★★
оценка редакции

86%
покупателей рекомендуют этот товар

Один из самых компактных и легких релейных стабилизаторов напряжения, пользующийся заслуженной популярностью наших соотечественников – в основном благодаря невысокой стоимости и широкому диапазону входных напряжений.

Несмотря на бюджетную стоимость, в приборе грамотно реализована система защиты: от перенапряжения, ВЧ-помех, короткого замыкания, перегрева.

Достоинства:

• Широкий диапазон входных рабочих напряжений;
• Качественная сборка;
• Компактные размеры;
• Хороший набор защит;
• Цена чуть больше тысячи.

Недостатки:

• Невысокая мощность;
• Несъемный сетевой кабель.

Отличная модель для защиты роутера и ресивера – больше к этому стабилизатору все равно ничего не подключить.

Как работает стабилизатор напряжения

Чтобы определить, какой стабилизатор напряжения для дома лучше выбрать, необходимо знать основные принципы их работы, какими бывают стабилизаторы и какие параметры важные, а на что можно не обращать внимания.

По свое сути — стабилизатор представляет собой регулируемый трансформатор с обратной связью. Переменный ток из магистрали поступает на первичную обмотку и возбуждает примерно такой же ток в обмотке вторичной, к которой и подсоединены потребители. Если количество витков на первичной катушке изменить, то соответственно изменится и ток во вторичной, в которой число рабочих витков осталось прежним. На изменении соотношения количества витков и построена работа регулируемых трансформаторов.

Индуктивная связь очень надежна и не предусматривает прямого контакта обмоток — только посредством металлического сердечника. Такие трансформаторы позволяют практически мгновенно изменять параметры выходного тока, необходимо только настроить управление токосъемным устройством в зависимости от напряжения в подающей сети, чтобы при падении тока в магистрали во вторичной обмотке он увеличивался, а при превышении напряжения — уменьшался.

Управляемый трансформатор — основа всех бытовых стабилизаторов. Отличия в них касаются только схем управления.
