Как изготовить слесарные, столярные тиски своими руками

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Деревянные станины верстаков

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Конструкция цельнодеревянного верстака

Металл

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

Станины верстаков из металла

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Изготовление столярных тисков

Для обработки деревянных заготовок требуются столярные тиски. Они применяются как при изготовлении новых деталей, так и при ремонте существующих. Работать с деревом при применении слесарных тисков неудобно. Именно поэтому многие решают изготовить еще и столярные, которые имеют ряд своих особенностей.

Простейшая конструкция представлена сочетанием следующих элементов:

Подвижная губка, при изготовлении которой используется деревянный брус

Особое внимание следует уделить выбору бруса, так как он не должен иметь трещины и другие дефекты. Даже несущественные дефекты могут привести к тому, что при нагрузке материал треснет.
Корпус собирается из массивного деревянного бруса

Этот элемент неподвижный, выступает в качестве второй зажимной губки. Рекомендуется выбирать древесину дорогих пород, которая не имеет большого количества сучков.
Направляющие изготавливаются из металла, так как на них будет оказываться серьезная нагрузка. Лучше всего выбирать нержавеющую сталь. Кроме этого, во время эксплуатации направляющие следует периодически смазывать.
Перемещение подвижной губки обеспечивается металлическим винтом. Применяемый винт должен иметь довольно крупную резьбу, так как в противном случае он не выдержит сильную нагрузку.
Вороток, через который ходовому винту передается вращение. С применение рычага большей длины существенно увеличивается оказываемая нагрузка.

К особенностям изготовления можно отнести следующие моменты:

1. Изготавливаемый корпус крепится на столе или верстаке при помощи длинных шурупов и болтов. Применяемые крепежные материалы должны иметь большой диаметр и изготавливаться из прочной стали.
2. В подвижной губке и корпусе создается три отверстия, которые требуются для размещения направляющих. Для того чтобы обеспечить совпадение осей проводится сверление всех отверстий одновременно в обоих брусках. В противном случае может возникнуть ситуация, когда отверстия расположены друг относительно друга неточно.
3. После установки направляющих на них надеваются подвижные зажимные губки. Центральное отверстие требуется для винта, который будет служить в качестве ограничителя. На обратную сторону винта надевается гайка и после этого приваривается.
4. Вороток закрепляется на переднем конце ходового винта. Для этого создается отверстие соответствующего диаметра. Крепление можно провести путем приваривания воротка.

Самодельные конструкции ничем не уступают промышленным. Они также могут быть рассчитаны на воздействие большой нагрузки. Создаваемые тиски могут обладать самыми различными качествами, так как они создаются мастером в зависимости от потребностей.

Столярные тиски своими руками

Столярные тиски для верстака своими руками

Эти столярные тиски, которые еще называют тиски Моксона хорошо подходят для различного рода столярных работ, их удобно использовать для зажима широких досок или панелей, распила и обработки торцов. Тиски не занимают много места, их можно разместить даже в небольшой мастерской, к тому же изготовление обойдется не дорого. В интернете можно найти много конструкций подобного типа, вы можете сравнить их с этой версией столярных тисков для верстака, у которых есть свои преимущества, а размеры можно настроить в соответствии с вашими потребностями. Конструкция не сложная, как сделать своими руками, смотрите на пошаговых фото.

Источник фото www.instructables.com/id/Make-a-Bench-Vise-for-Woodworking/?ALLSTEPS

Еще один вариант тисков Моксона, сделанных из клееной фанеры. Тиски могут быть изготовлены различными способами и из различных материалов, в этом варианте использовались листы фанеры, клей для дерева, несколько шурупов, два винта для зажима, две трубки, чтобы служить в качестве зажимных винтов. Два т-гайки и соответствующие болты каретки, чтобы обеспечить скольжение.

Источник фото www.instructables.com/id/Sliding-Moxon-Vise

Как сделать двухвинтовые столярные тиски

Если нужны по настоящему мощные столярные  тиски Моксона, данная модель наверняка вас заинтересует. М20 Болты из Фаркоп могут дать усилие в несколько тонн, так что отличный вариант для тисков.

Порядок сборки показан на пошаговых фото, только стоит обратить внимание на такие нюансы, как установка втулок, чтобы винты не разбивали древесину в зажиме. Также для крепления распорок автор использовал силиконовый клей

Для крепления к столу вы можете использовать зажимы, но автор предпочел металлические скобки.

Источник фото www.instructables.com/id/How-to-Build-a-Twin-Screw-Vise-DIY-Woodworking-Too

Мини-тиски Моксона

Здесь вы можете узнать, как сделать мини-тиски Моксона своими руками. На представленных ниже фото шаг за шагом показано, как это сделать, конструкция не будет стоить дорого, к тому же они довольно просты в изготовлении. Из материалов потребуются деревянные заготовки, винты, гайки, шайбы и кожа. Из инструментов настольная пила, фрезер, долото, клей, наждачка. Для изготовления использовалось 2 вида древесины. Бук для зажимов и орех для колес. На картинке вы можете увидеть размеры всех деталей. После обрезки края необходимо зашкурить наждачной бумагой. Чтобы закруглить края колес, используйте сверло и наждачную бумагу. С помощью настольной пилы сделайте фаски.  Для изготовления винтов купите длинный резьбовой стержень, и разрежьте на два коротких куска. Затем вставьте гайки в отверстия. Наклейте кожу на зажимы и лишнее просто отрежьте. Для защиты поверхности можно использовать тунговое масло, в отличие от других средств, применяемых для обработки древесины, оно полимеризуется не только на поверхности, но в массе дерева, куда быстро проникает. Когда масло высохнет, просто соедините все части вместе. Готово 🙂

Источник фото www.instructables.com/id/Mini-Moxon-Vise

Инструкция по изготовлению тисков: вариант №2

Самодельные тиски не требуют сложных конструкторских разработок и расчетов. Можно воспользоваться многочисленными фото и чертежами подобных устройств, которые легко найти в интернете. Достаточно простая, но в то же время очень эффективная конструкция создается на основе металлических труб.

Как известно, трубы, используемые для монтажа водо- и газопроводов, выпускаются с таким расчетом, что изделие определенного диаметра плотно входит в трубу последующего типоразмера. Именно эта особенность труб позволяет использовать их для такого устройства, как самодельные слесарные тиски. Наглядный чертеж, фото и описание процесса изготовления помогут самостоятельно изготовить данные тиски.

Чертеж самодельных тисков. Ниже два фото с готовым изделием

Конструктивными элементами, из которых будут состоять самодельные тиски, являются:

• отрезок металлической трубы, который будет выступать в роли внутренней подвижной части приспособления;
• отрезок металлической трубы следующего типоразмера, который будет служить внешней неподвижной частью;
• ходовая гайка с диаметром резьбы М16;
• ходовой винт с диаметром резьбы М16;
• вороток, за счет которого ходовому винту будет сообщаться вращение;
• передняя и задняя опоры, за счет которых неподвижная труба будет фиксироваться на основании;
• отрезки трубы прямоугольного профиля (будущие зажимные губки тисков);
• две стопорные гайки с диаметрами резьбы М16 и М18.

Две основные части тисков (подвижная и неподвижная)

Изготавливать такие тиски своими руками начинают с того, что к торцу отрезка трубы большего диаметра, которая будет выступать в роли неподвижного элемента, приваривают фланец. В центральное отверстие фланца должна быть вварена гайка с резьбой М16. К торцу отрезка подвижной трубы меньшего диаметра также приваривается фланец с центральным отверстием, в которое будет пропущен ходовой винт.

На некотором расстоянии от края ходового винта к нему приваривается гайка М18 (она станет фиксирующим элементом). После этого конец ходового винта, к которому приварена гайка, необходимо пропустить через внутреннюю часть подвижной трубы и вставить его в отверстие во фланце. При этом гайка должна прижаться к фланцу с его внутренней стороны.

Тиски в сборе (на фото в них зажат молоток)

На конец ходового винта, выступивший с наружной стороны фланца, надевается шайба и навинчивается гайка М16, которая затем приваривается к винту. Между внутренней гайкой и поверхностью фланца также должна быть установлена шайба, что необходимо для уменьшения силы трения. Чтобы правильно выполнить этот этап изготовления самодельных тисков, лучше ориентироваться на соответствующее видео.

После того как подвижный узел тисков собран, следует вставить его в неподвижную трубу большего диаметра и вкрутить второй конец ходового винта в гайку второго фланца. Чтобы соединить ходовой винт с воротком, к его концу, выступающему со стороны подвижной трубы, можно приварить гайку или шайбу, в отверстия которых и будет пропущен вороток.

Зажимные губки таких тисков можно сделать из отрезков прямоугольных труб, которые привариваются к подвижной и неподвижной частям. Чтобы придать конструкции устойчивость, к нижней части неподвижной трубы привариваются две опоры, в качестве которых могут быть использованы уголки или прямоугольные трубы.

Внутренняя труба в процессе вращения ходового винта также может вращаться, что делает использование таких тисков очень неудобным. Чтобы этого не происходило, в верхней части неподвижной трубы можно сделать продольную прорезь, а в подвижную трубу вкрутить винт-фиксатор, который будет перемещаться по этой прорези и предотвращать вращение подвижной части.

На многих фото самодельных тисков подобной конструкции представлены устройства, подвижная и неподвижная части которых изготовлены из труб квадратного или прямоугольного профиля. Использование таких труб также позволяет избежать вращения подвижной части тисков.

Если не планируется сильно нагружать тиски, то вполне можно изготовить их из дерева по несложной схеме

Разработка конструкции тисков

Чертеж самодельных тисков

При желании самостоятельно изготовить собственную конструкцию, необходимо подготовить чертежи (эскизы). За основу можно взять катаные уголки, швеллеры, двутавры. В промышленных устройствах используют чугунное литье. Небольшие по размеру могут изготавливаться из швеллера.

Самодельщики используют разные виды древесины или металлопрокат.

Деревянная конструкция

В составе изделий из дерева используют металлические элементы:

• винт. Применяют шпильки со стандартной резьбой. Если в наличии есть домкрат, то в разрабатываемом изделии будет использоваться прямоугольная резьба;
• гайка. Ее подбирают под имеющийся зажимной винт;
• крепежные элементы используют для придания жесткости.

Легкосъемная конструкция

По исполнению устройства могут быть:

• стационарными тисками, размещаемые постоянно на одном месте;
• переносными (легкосъемными) тисками. Их можно быстро снять, уложить в транспортное средство для выполнения работ по месту выполнения ремонта.

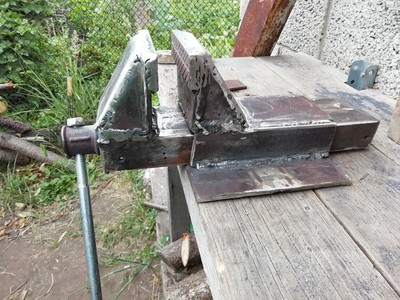

Как сделать тиски из швеллера

Швеллер — это самый распространенный вид металлического изделия, который отлично подходит для изготовления тисков. Рассмотрим подробно, как можно сделать самостоятельно тиски, используя для этого швеллер.

Инструкция по изготовлению тисков из швеллера выглядит следующим образом:

1. Изначально подготавливается основание будущих тисков. В качестве основания используется швеллер, в котором проделывается прямоугольное отверстие
2. С торцевой стороны приварить к швеллеру пластину, которая будет являться неподвижной губкой инструмента
3. Изготавливается упор, состоящий из гайки и направляющего штуцера. К этому упору будет крепиться подвижная губка инструмента
4. Крепим к упору подвижную губку инструмента
5. Устанавливается винт, к которому надо приделать рукоятку для его перемещения
6. В итоге получаются готовые к применению тиски, сделанные самостоятельно из швеллера

На видео ниже детально показан процесс, как изготавливаются тиски из швеллера

При этом важно учитывать, что вовсе не обязательно все детали подвергать обработке. Винт можно сделать из шпильки диаметром 16 мм или же выточить на токарном станке

При этом учитывайте, что также понадобится изготовить гайку с соответствующей резьбой.

Чтобы самодельные зажимные устройства прослужили долгое время, их необходимо покрасить. Для закрепления полученного изделия, требуется в нижней части  к швеллеру приварить пластину, в которой проделать предварительно отверстия. Теперь самодельный инструмент готов к эксплуатации для зажима различных заготовок.

Верстачный винт. Столярные тиски своими руками.

Готовлюсь к постройке нового верстака в мастерской.

Решил, что верстак будет снабжен не только слесарными тесками, но и столярными.

Ниже фото для примера.

Столярные желательно делать по месту и по своим размерам.

В основе столярных тисков лежит верстачный винт. Достаточно дорогая деталь. 3000 рублей чет жаба душит.

Попробовал вырезать из дерева — получилось.

Но потом, совершенно случайно, наткнулся на дешевый вариант верстачного винта.

Купил в магазине гриф от гантели за 560 рублей.

Смысл в том, что на дешевых грифах резьба идет по всей длине прутка, а в центре наплавлена резина. Длина грифа 40 см.

Вот такая вот хитрость.

Сейчас вожусь с постройкой прототипа.

Всем спасибо что дочитали до конца. Всем удобных мастерских.

А вот видос по этой теме.

наконец-то я узнал, куда можно использовать свои пыльные гантели

а я в своих токарных резьбу запорол. об дерево((((

Круто) я собирался запчасти для тисков из старого домкрата взять, сейчас наверное поступлю иначе)))

вот огромнейшее спасибо.

хорошая идея кстати. резьба на грифе как раз трапецеидальная

А почему не использовать шпильку большого диаметра с метрической резьбой?

Я в курсе, что шаг достаточно мелкий и крутить надо долго, но если вопрос в цене, то, почему нет?

Мелкая резьба может еще и быстро «слизаться»

Думаю, в обозримом будущем, при затяжке руками, вы физически не сможете слизать метрическую резьбу М24.

А если еще и смазывать изредка, то эта музыка будет вечной.

Сделай там еще дырочку для смазки шпильки, она будет почти вечной.

Расскажи тоже, ага. Я как-то тиски порвал, тупо слишком сильно затянул. Так что сможет, особенно если купит дешёвую мягкую шпильку.

Сдуру можно много что сломать.

Только ты пишешь, что тиски порвал, а мы про шпильку говорим. Даже самая мягкая, из говнометалла тонну выдержит, а руками тонну никогда не выжмешь.

мне кажется у грифа резьба ближе к ходовой, он за счет этого больше подходит

Чем меньше шаг резьбы, тем сильнее её можно затянуть.

С этим да, тут не поспоришь.

Тоже сразу пришла на ум 12мм шпилька, обычно продающаяся в магазинах метровыми кусками. А проблему долгого вращения можно решить разрезной гайкой. В некоторых вариантах тисков такая применяется. Нажимая кнопку, раздвигаем половинки гайки и можем щёчки тисков двигать рукой. Отпустим — гайка снова садится на резьбу. Да, ОЧЕНЬ сильный прижим тут получить трудно — коническая нитка стремится раздвинуть гайку вопреки пружине, но для столярки этого более чем достаточно. В тисках с бОльшим усилием нитка резьбы прямоугольная, как и в станках. Но, думаю, для столярки хватит.

И быстрее сорвать.

Вы представляете, какое усилие надо приложить к воротку 0,5 метра, что бы сорвать резьбу М24?

P.S., При условии, что вокруг шпильки дерево.

В столярных тисках такой потребности нет, ты всё равно зажимаешь заготовку через резиновые или сосновые прокладки.

Крупный шаг легче разболтается, именно за счет крупного шага.

За полоборота винта зажим разойдётся на 1,5мм, а представленная на фото будет 4мм.

Как сделать столярные тиски самостоятельно

Для работы с металлическими деталями и заготовками используются слесарные тиски. Если же возникает потребность в обработке деревянных заготовок, то для таких целей слесарные тиски подходят меньше всего, так как они имеют некоторые недостатки. Фиксируемые детали могут деформироваться, поэтому для работы с деревообрабатывающими материалами рекомендуется пользоваться слесарными тисками. Покупать их специально для работы с деревом совсем не обязательно. Для таких случаев можно сделать столярные тиски своими руками. Инструкцию по изготовлению рассмотрим подробно.

Столярные тиски делаются из дерева, что является преимуществом при их изготовлении. При работе с деревом исключается необходимость применения сварочного аппарата. Для сверления отверстий используется дрель, а для отрезания деталей будущего инструмента, применяется ручная ножовка, лобзик или болгарка с диском по дереву.

Первым делом подготовим винт. Для этого отрезаем необходимую длину шпильки
На шпильку накручивается с одной стороны гайка
Используя водопроводный тройник, следует надеть его центральным отверстием на шпильку

Причем важно соблюдать, чтобы шпилька не выступала за грани двух параллельных отверстий тройника. Просверлить по центру тройника отверстие для установки болта под ключ на «10»

Сверлить необходимо тройник вместе со шпилькой
В полученное отверстие установить болт под ключ на «10». Таким способом изготавливается рукоятка для будущего инструмента
Далее переходим к изготовлению губок тисков. Для этого из доски, толщиной не менее 6 см, следует отрезать необходимую длину — 20-30 см
Две доски должны получиться одинакового по длине размера. Именно эти доски будут выступать в качестве фиксирующих губок
По центру обеих досок требуется просверлить центральные отверстия, через которые будет проходить шпилька
Просверливаем дополнительные отверстия по бокам обеих досок, которые нужны для направляющих
В одной доске на центральном отверстии нужно сделать паз для размещения гайки
Теперь завинчивается гайка и насаживается шайба на шпильку со стороны, где имеется сквозное отверстие
Устанавливаем шпильку в центральное отверстие доски с пазом
С другой стороны шпильки устанавливается шайба, и насаживается тройник, фиксирующийся болтом
Гайку с обратной стороны доски следует затянуть, утопив ее в пазу. Чтобы предотвратить в будущем вращение этой гайки, ее необходимо соединить со шпилькой. Для этого можно воспользоваться сваркой, но альтернативный способ — применить дрель. При помощи дрели сверлится отверстие в гайке, насаженной на шпильку, посредством которого обеспечивается жесткая фиксация двух деталей
Используя соответствующего диаметра болт, необходимо его забить в отверстие, сделанное в предыдущем пункте
Собираем конструкцию, получая в итоге подвижную губку тисков
Используем два металлических стержня, которые необходимо установить в боковые отверстия доски
К столу или верстаку присоединяется вторая доска, которая будет играть роль неподвижной губки столярных тисков. Для этого фиксируем доску струбциной к столу, после чего сверлим отверстия в конструкции стола
Приступаем к сборке конструкции. Для этого необходимо соединить две части, используя широкую гайку. После накручивания гайки на шпильку, необходимо обвести ее грани по периметру
По полученной разметке необходимо вырубить паз, воспользовавшись стамеской. Это необходимо для того, чтобы зафиксировать гайку в губках тисков
Утапливаем гайку в конструкцию губки
Получается практически готовые столярные тиски, на которых не хватает только рукоятки. Сделать ее можно из деревянной трубки соответствующего диаметра. После этого собираем инструмент

Чтобы направляющие свободно перемещались в неподвижной губке, следует изготовить стальные втулки, и установить их внутрь отверстий. Неподвижная губка фиксируется к поверхности стола посредством саморезов. Причем к этому делу нужно отнестись ответственно. Предварительно следует просверлить отверстия, а также сделать пазы для шляпок саморезов. Ведь поверхность доски является рабочей частью столярных тисков, поэтому любые выступы на ней и прочие дефекты негативно отразятся на качестве обрабатываемых заготовок.

Вот таким вот несложным способом можно изготовить в домашних условиях столярные тиски. Причем для их изготовления не понадобится покупать материалы, так как все самое необходимое наверняка имеется в распоряжении у каждого домашнего мастера.

Шаг 3: Распил досок и сверление отверстий

Вам понадобится брусок размером 5×15 см, который будет в точности соответствовать высоте вашего стола. Он станет монтажной основой. Наша конструкция будет крепиться к ножке стола. Вам также понадобится второй брусок размером 5×15 см, длина которого составляет около 60 см. Его мы используем в качестве доски непосредственно для зажима. Установите его на 10 см выше поверхности вашего стола. Вам также понадобятся два бруска 5x15x9 см в качестве лицевой части новоиспеченной струбцины.

Теперь необходимо решить, где вы хотите расположить винт. Я установил свой на расстоянии 30 см от верхней части доски для зажима. Общая идея заключается в том, что чем выше располагается винт, тем сильнее давит зажим, в то время как, чем он ниже, тем шире диапазон. Я бы порекомендовал приложить бруски друг к другу так, чтобы доска для зажима отходила на 10 см, и просверлить небольшое отверстие размером 0,5 см там, где будет располагаться винт. Это обозначит его будущее место дислокации и позволит убедиться, что отверстия совпадают.

Как только вы убедились, что отверстия совпадают, возьмите ваше основание для крепления и просверлите отверстие для муфты на стороне, которая будет крепиться к столу. Теперь можете сверлить дальше, учитывая диаметр вашего винта. Затем возьмите муфту и вбейте ее в отверстие. Благодаря клину, который вы оставили, она должна очень хорошо подойти. А благодаря язычку муфта будет хорошо закреплена.

Вам понадобится своеобразный канал для винта, чтобы он прошел через доску для зажима. Вы можете просверлить несколько отверстий, расположенных друг за другом (начиная с первого отверстия размером 0,5 см и поднимаясь вверх), а затем вырезав лишний материал с помощью молотка и зубила. Канал должен быть 4 см в длину, а в ширину соответствовать вашему винту.

Теперь можете приклеить лицевую часть к зажиму и закрепить их на 1,27 см выше поверхности стола и верхней части монтажной платы.
