Самодельный тепловой насос из компрессора

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Как сделать тепловой насос своими руками из старого холодильника

Прежде чем приступить к изготовлению теплового насоса, необходимо выбрать источник тепла и решить вопрос со схемой работы установки. Кроме компрессора понадобится и другое оборудование, а также инструменты.Выполнение схем и чертежей. Чтобы установить тепловой насос, необходимо сделать скважину, потому что источник энергии должен находиться под землей. Глубина скважины должна быть такой, чтобы температура земли составляла не менее 5 градусов. Для этой цели также подойдут любые водоёмы.

Конструкции тепловых насосов похожи, поэтому вне зависимости от того, каким будет источник тепла, можно использовать практически любую схему, найденную в сети. Когда схема будет выбрана, необходимо выполнить чертежи и указать в них размеры и места соединения узлов.

Так как рассчитать мощность установки достаточно трудно, можно воспользоваться средними значениями. Например, для жилого помещения, имеющего низкие теплопотери, потребуется отопительная система с мощностью 25 Вт на кв. метр. Для здания, которое хорошо утеплено, это значение составит 45 Вт на кв. метр. Если у дома, достаточно высокие теплопотери, мощность установки должна быть не менее 70 Вт на кв. метр.

Выбор нужных деталей. Если компрессор, снятый с холодильника, поломан, то предпочтительнее приобрести новый. Не рекомендуется производить ремонт старого компрессора, ведь в будущем это может негативно повлиять на работу теплового насоса.

Для изготовления прибора также будут необходимы терморегулирующий клапан и 30-сантиметровые L-образные кронштейны.
Дополнительно потребуется приобрести следующие детали:

• герметичная тара из нержавейки объёмом 120 литров;
• емкость из пластика объёмом 90 литров;
• три трубы из меди разного диаметра;
• трубы из металлопластика.

Для работы с металлическими деталями понадобятся сварочный аппарат и болгарка.

Сборка узлов и установка теплового насоса

В первую очередь следует установить на стену компрессор, используя кронштейны. Следующий шаг – работа с конденсатором. Бак из нержавейки нужно разделить на две части при помощи болгарки. В одну из половин монтируется медный змеевик, затем емкость необходимо заварить и сделать в ней резьбовые отверстия.

Чтобы изготовить теплообменник, нужно намотать на емкость из нержавейки медную трубу и закрепить концы витков рейками. Присоединить к выводам сантехнические переходы.

К баку из пластика также необходимо прикрепить змеевик – он будет выполнять роль испарителя. Затем закрепить его на участке стены при помощи кронштейнов.

Как только работа с узлами будет окончена, нужно подобрать терморегулирующий клапан. Конструкцию следует собрать и заправить систему фреоном (для этой цели подойдет марка R-22 или R-422).

Подсоединение к заборному устройству. Вид устройства и нюансы подсоединения к нему будут зависеть от схемы:

• «Вода-земля». Следует установить коллектор ниже линии промерзания земли. Необходимо, чтобы трубы находились на таком же уровне.
• «Вода-воздух». Такую систему устанавливать легче, так как нет необходимости в бурении скважин. Коллектор монтируется в любом месте около дома.
• «Вода-вода». Коллектор изготавливается из металлопластиковых труб, а после помещается в водоём.

Также можно установить для обогрева дома комбинированную отопительную систему. В такой системе тепловой насос работает одновременно с электрическим котлом и используется как дополнительный источник отопления.

Тепловой насос для обогрева дома вполне можно собрать самостоятельно. В отличие от покупки готовой установки, это не потребует больших финансовых затрат, а результат обязательно порадует.

Тепловой насос вода-вода из компрессора кондиционера

Этот тепловой насос из кондиционера несложно изготовить своими руками, но вам понадобиться помощь хорошего мастера по ремонту холодильной техники.  Для изготовления вам нужно приобрести:

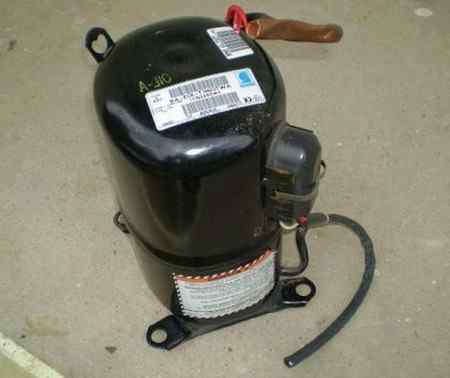

• Рабочий компрессор от кондиционера. Это может быть новый, купленный в магазине, но вполне подойдет б/у, главное, чтобы он был рабочим и ресурс его еще не был выработан. Уточните, с каким хладагентом он работает: вам нужно будет заправлять систему.

• Гибкая медная труба двух диаметров (сечение небольшое, типа тех, что используются в холодильниках) с толщиной стенки не менее 1 мм. Больший диаметр используем для изготовления змеевика конденсатора (12 метров), меньший — для змеевика испарителя (10 м).

• Металлопластиковая труба для теплообменников (12 м + 10 м). В нее засовываем медные трубы, и по ним циркулирует теплоноситель. Так что внутренний диаметр должен быть прилично больше наружного диаметра меди.
• Терморегулирующий вентиль (ТРВ).
• Термоизоляционная поролоновая труба (12 м + 10 м). Внутренний диаметр такой, чтобы можно было засунуть металлопластиковую трубу.
• Шаблон для изготовления змеевика — толстостенная труба (можно газовый баллон).
• Фреон для заполнения системы.
• Каркас для монтажа составляющих.
• Контролирующая аппаратура: датчик давления фреона и температуры, устройство защиты от холостого хода насоса, электропускатель, таймер.

Все эти составляющие с платой за работу холодильщика (за сборку и пайку, заливку фреона) составили примерно 600$. Плюс затраты личного времени на обустройство входного контура и сборку.

Теперь приступаем к изготовлению самого теплового насоса.

1. Первыми можно сделать змеевики. Сначала медные трубы вставляете в металлопластиковые, сверху на металлопластик надеваете термоизоляцию. На шаблон наматываете витки трубы. Стараетесь расстояние между ними делать одинаковым.
2. На раме закрепляете выбранный компрессор (был использован б/у на 1,2 кВт потребляемой мощности, а производительность по холоду 3,8 кВт). Для установки использованы автомобильные сайлент-блоки.

1. Теперь нужно будет установить и соединить теплообменники с компрессором. Для этого желательно пригласить «холодильщика», владеющего техникой капиллярной сварки (еще неплохо бы, чтобы он разбирался в тепловых насосах, а то вам долго придется объяснять, что и к чему). Он же заполнит систему фреоном и отрегулирует ее. Если вы не обладаете достаточными знаниями и навыками, самому это будет сделать в высшей степени проблематично, а работа с фреоном, вообще может закончиться травмой. Поэтому ищите хорошего специалиста и доверьте эту часть работы ему.

Это после работы «холодильщика»

1. Дальше подключаем внешний контур и отопительный.
   1. К входу испарителя через тройник подключаем воду из внешнего источника.
   2. К выходу металлопластиковой трубы через аналогичный тройник воду отводим.
   3. Таким же образом подключаем отопительный контур к змеевику конденсатора.

2. Включаем систему — все должно работать. Но для нормальной работы необходимо будет еще контролировать наличие движения теплоносителя в первичном и отопительном контуре, температуру в них, контролировать давление фреона, чтобы можно было отследить утечку. Вообще, системе нужна надежная автоматика, а пока ее не подобрали можно поставить обычный пускатель. Но нужно помнить, что после любого отключения компрессор запускать можно только после того, как выровняется давление фреона в системе (10-15 мин).

Тепловой насос Френетта своими руками чертежи

Нагреватель термального масла представляет собой стальную цилиндрическую обечайку, внутри которой размещены два коаксиально расположенных трубчатых теплообменника образующих трехконтурную камеру сгорания.

• Теплообменник изготовлен из сертифицированных в системе API труб SCH 40, испытания которых проводятся под давлением 10 бар.

• В конструкции нагревателя используются горелки фирмы Riello (Италия)

• Передняя и задняя стенки изготовлены из огнеупорного материала, в случае необходимости демонтируются для проведения чистки и технического обслуживания.

• В системе циркуляции термального масла предусмотрены фильтры грубой отчистки, предназначенные для улавливания примесей.

• В конструкции нагревателя термального масла предусмотрена запорная арматура позволяющая производить техническое обслуживание без слива термального масла из системы нагрева.

• Система контроля давления и температуры термального масла полностью автоматическая, основана на сигналах электронных датчиков давления и температуры на входе и выходи из теплообменника.

  Так же предусмотрены приборы для визуализации показаний температуры и давления термального масла.

• Пульт управления размещен внутри пылевлагонепроницаемой панели, высокой степени защиты.

• Автоматическая система управления позволяет задавать время ежедневного запуска и остановки нагревателя жидкого теплоносителя, предусмотрен автоматический таймер поддерживающий циркуляцию теплоносителя после остановки горелки, эта система позволяет максимально эффективно использовать полученную тепловую энергию.

• В конструкции предусмотрено смотровое окно из закаленного стекла, позволяющее визуально контролировать топочную камеру.

• Теплоизоляция выполнена из огнеупорного материала толщиной исключающего теплопотери.

Технические характеристики нагревателей жидкого теплоносителя

Возможна поставка нагревателей жидкого теплоносителя следующих моделей:

С учётом газовой горелки.

В комплект поставки УНТ входит:

1.Топка; 2. Горелка Riello 3.Шкаф управления установкой; 4. Блок сигнализации; 5. Труба дымовая;

Поиск Лекций

Затраты и перспективы окупаемости

Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.

В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца ( )

Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:

• на 4-5 кВт – 3000-7000 условных единиц;
• на 5-10 кВт – 4000-8000 условных единиц;
• на 10-15 кВт – 5000-10000 условных единиц.

Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной.

Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям или сооружают комплексно с двумя и более теплообменниками

Как показывает практика, геотермальное отопление особенно выгодно для домов, общая отапливаемая площадь которых составляет 150 кв. м. За пять-восемь лет все затраты на обустройство систем отопления в этих домах полностью окупаются.

Если геотермальное отопление не особо востребовано среди собственников частных домов, то эффективность гелеосистем уже оценили жители южных регионов. Технология сооружения солнечного отопления достаточна проста, а ее экономичность и практичность подтверждена многолетним опытом использования западными странами и нашими соотечественниками.

Дополнительная информация об альтернативных источниках энергии представлена в этой статье.

Особенности оборудования

В семидесятые годы в Америке примечательный изобретатель Евгений Френетт показал миру свое создание – тепловой насос Френетта, названный в честь своего открывателя.

Примечателен он в первую очередь тем, что КПД превышает 100%. Некоторые верят и в 700 и 1000 процентов, но скептики, оперирующие физическими законами, не поддерживают их — это, все-таки, преувеличение.

Сфера применения насоса Френетта не ограничивается жилыми помещениями. Его с успехом применяют на производстве.

В свое время этот прибор был очень популярен, поэтому энтузиасты изучали его схему, все больше совершенствуя конструкцию теплового насоса.

Основной принцип все так же не изменился: создатель устройства предлагал простое, но гениальное в своей простоте изобретение. Все основывается на выделении тепла вследствие трения.

Когда он представлял впервые тепловой насос Френетта, схема была такова:

• Два цилиндра отличного размера: меньший в большем. В небольшом промежутке между ними масло.
• Малый мотор оборудован с одной стороны вентилятором, с другой – двигателем (электромотор).
• Внешний корпус подразумевал пазы для воздуха, а оптимизировал работу установки термостат.

Теперь разберемся, как примерно функционировал данный агрегат, который по своей конструкции отличается от большинства привычных и знакомых нам климатических устройств.

За счет вращения малого цилиндра разогревается масло. Вентилятор распространяет теплый воздух в помещении.

Несмотря на то, что эта система называется тепловым насосом, с правильным представлением этого термина машина Френетта совпадает только в роли обогревателя.

Тепловой насос должен работать по обратному принципу Карно, преобразуя низкий потенциал окружающей среды в высокий потенциал энергии тепла. Здесь же такого нет.

Многие пытались преображать изобретение, в том числе и сам его создатель. Поэтому можно обнаружить разные виды насоса Френетта.

Конструктивные отличия от вышеописанных нюансов, например, могут быть следующими:

Барабан с цилиндрами находится в горизонтальном положении, по центру проходит вал, конец которого выступает наружу. Вентилятора нет, обычно его заменяет радиатор или же теплоноситель подается сразу в систему

Важно обеспечить герметичность установки. Вид из двух барабанов с крыльчаткой между ними. Разогретое масло выбрасывается из крыльчатки в зазор между ротором и корпусом насоса, обеспечивая максимальную производительность.
Нестандартный вид насоса Френетта, разработка хабаровских ученых

Масло заменено на воду, основа – грибовидный элемент. Образующийся при нагревании и кипении пар движется по каналам со скоростью до 135 метров в минуту. Эта конструкция способна существовать без подвода энергии извне. Применяют его только в промышленных целях

Разогретое масло выбрасывается из крыльчатки в зазор между ротором и корпусом насоса, обеспечивая максимальную производительность.
Нестандартный вид насоса Френетта, разработка хабаровских ученых. Масло заменено на воду, основа – грибовидный элемент. Образующийся при нагревании и кипении пар движется по каналам со скоростью до 135 метров в минуту. Эта конструкция способна существовать без подвода энергии извне. Применяют его только в промышленных целях.

Принцип работы и схема теплового насоса

Теплонасосы способны работают от натуральных источников энергии. Прибор выделяет тепло без дизельного или твердого топлива.

Сам насос не может выделить тепло, он просто переносит его в дом. На это требуется небольшое количество электричества. Достаточно иметь тепловой насос и внешний источник энергии для обогрева здания. Работает насос противоположно холодильнику. Тепло забирается снаружи и направляется в помещение.

Схема теплового насоса:

1. Компрессор – промежуточный элемент системы;
2. Испаритель – элемент передачи низкопотенциальной энергии;
3. Дроссельный клапан – по нему перемещается фреон в испаритель;
4. Конденсатор – в нем хладагент охлаждается и отдает свое тепло.

Сначала энергия выделяется из природных источников и попадает в испаритель. Дальше тепло передается фреону. В компрессоре хладагент поддается высокому давлению и его температура повышается. Дальше фреон направляется в конденсатор, где и происходит его отдача отопительной системе. Хладагент возвращается в испаритель, где процесс повторяется.

Особенности тепловой системы воздух-вода

Тепловой насос, которому посвящена эта статья, в отличие от других модификаций подобного устройства (в частности, вода-вода и грунт-вода), обладает рядом достоинств:

• экономит электричество;
• для установки не потребуются масштабные земельные работы, бурение скважин, получение специальных разрешений;
• если подключить систему к солнечным батареям, то можно обеспечить полную ее автономность.

Веское преимущество тепловой системы, извлекающей энергию ветра и передающей ее воде, заключается в стопроцентной экологической безопасности.

Перед тем, как приступать к конструированию насоса, необходимо выяснить, в каких случаях система проявляет себя максимально эффективно, а когда ее использование нецелесообразно.

Тепловая насосная система, извлекающая энергию из воздушной массы, может использоваться для подогрева всех видов теплоносителей, применяющихся на территории СНГ: воды, воздуха, пара

Специфика применения и работы

Тепловой насос продуктивно работает исключительно в температурном диапазоне от -5 до +7 градусов. При температуре воздуха от +7 система будет вырабатывать больше тепла, чем необходимо, а при показателе ниже -5 – недостаточно для обогрева. Это связано с тем, что концентрированный фреон, находящийся в конструкции, закипает при температуре -55 градусов.

Теоретически система может вырабатывать тепло и в 30-градусный мороз, но его будет недостаточно для обогрева, ведь теплопроизводительность напрямую зависит от разности температуры кипения хладагента и температуры воздуха.

Поэтому жителям Северных регионов, где холода наступают раньше, эта система не подойдет, а в домах Южных областей она сможет эффективно прослужить несколько холодных месяцев.

Если в помещении установлены стандартные батареи, то тепловой насос будет работать менее эффективно. Лучше всего устройство воздух-вода сочетается с конвекторами и иными радиаторами с большой площадью, а также с системами «теплый пол», «теплые стены» водного типа.

Также само помещение должно быть хорошо утеплено снаружи, обладать встроенными многокамерными окнами, обеспечивающими лучшую теплоизоляцию, чем обычные деревянные или пластиковые.

Тепловой насос лучше всего взаимодействует с водяной системой «теплый пол», не требующей нагрева теплоносителя свыше 40 – 45º С

Самодельный тепловой насос сможет эффективно обогревать дома площадью до 100 кв. м и гарантировано выдавать мощность в 5 кВт. Следует понимать, что фреон невозможно залить достаточно качественно в конструкцию, созданную в бытовых условиях, поэтому следует рассчитывать на температуру его кипения до -22 градусов.

Устройство домашней сборки идеально подойдет для снабжения теплом гаража, теплицы, подсобных помещений, небольшого частного бассейна и др. Система обычно используется в качестве дополнительного обогрева.

Электрокотел или иное традиционное оборудование для отопительного сезона потребуется в любом случае. Во время сильных морозов (-15-30 градусов) тепловой насос рекомендуется выключать, чтобы избежать растрат электроэнергии, ведь в этот период его эффективность составляет не больше 10%.

Тепловые насосы поставляют достаточное количество энергии для обогрева воды в крытых частных бассейнах (+)

Принцип действия системы

Рабочее вещество в конструкции – воздух. Через наружный блок, устанавливающийся на улице, кислород по трубам поступает в испаритель, где взаимодействует с хладагентом.

Фреон под действием температуры становится газообразным (поскольку закипает при -55 градусах) и в нагретом виде под давлением поступает в компрессор. Устройство сжимает газ, тем самым увеличивая его температуру.

Горячий фреон поступает в контур накопительного бака (конденсатора), где происходит отдача тепла воде, которую впоследствии можно использовать для организации отопления и ГСВ. В конденсаторе фреон лишается только части своего тепла, и все еще находится в газообразном состоянии.

Проходя через дроссель, хладагент распрыскивается, в результате чего его температура понижается. Фреон становится жидким и в таком виде переходит в испаритель. Цикл повторяется.

На рисунке схематически показана реализация принципа элементарного теплового насоса, разделенного компрессором и расширителем на два контура – высокого и низкого давления

Желающим самостоятельно соорудить тепловой насос из бросовых материалов и отслужившей техники, к примеру, из старого холодильника, поможет информация, изложенная в рекомендуемой нами статье.
