Размеры планки торцевой для металлочерепицы: установка своими руками- обзор +видео

Монтаж карнизной планки

Установка карнизной планки предполагает следующие подготовительные мероприятия:

• Установка стропильной системы.
• Монтаж обрешетки, а также лобовой доски.
• Установка утепленного капельника.

Подвесные крюки устанавливаются раньше планки, если желоба водосточной конструкции фиксируются к стропильным ногам. При выборе монтажа к лобовой доске, работу с крюками можно проводить после оформления кровли.

Место фиксации карнизной планки для кровли – верхняя доска обрешетки. Монтаж проводится горизонтально, с шагом 300 мм. Элемент крепится в два ряда. Добиться наибольшей прочности позволяет смещение. Поверх элемента располагается кровельное покрытие.

Необходимые инструменты

Для монтажа карнизной планки на металлочерепицу или любую другую поверхность потребуются:

• Саморезы (длинные гвозди) на 1 погонный метр – 3 штуки. Оптимальная длина 25 см, широкая шляпка. Элементы с потайными головками выбирать не следует, они становятся причиной коррозии.
• Молоток.
• Рулетка.

Пошаговый порядок действий

Работать лучше вдвоем: один будет монтировать, другой – подавать элементы и страховать.

Этапы:

• Сначала планку загибают. По длинному краю делают отступ на 20 мм, разрез до места сгиба, образовавшийся прямоугольный фрагмент вырезают. Образовавшаяся боковина загибается под прямым углом, это придаст детали большую прочность, она не будет снижать функциональность и при значительной силе ветра.
• Размещение уголков на обрешетку либо опорную доску так, чтобы наружный край бруска и участок сгиба совпали.
• Сделать разметку, проведя две линии: на расстоянии 1/3 и 2/3 от свеса на верхней части фасонного элемента.
• Крепление планки. Первый гвоздь вбивается на дистанции 2 см от торца. Последующие – с шагом 300 мм. Вся работа ведется по первой из линий.
• Крепление по второй линии – шаг остается неизменным, но сами гвозди смещаются относительно первого ряда, должна получиться шахматка.
• Монтаж планки внахлест (100 мм) и крепление.
• Последняя планка загибается с торцевой стороны и монтируется в 20 мм от края дополнительным гвоздем.

При монтаже карнизной планки под металлочерепицу необходимо, чтобы саморезы не выпирали, иначе они не дадут возможности аккуратно поместить покрытие.

При монтаже карнизной планки следует учитывать рекомендации:

Перед установкой обязательно снимается пленка-защита из полиэтилена, приклеенная с лицевой стороны карнизной планки. Ее назначение – защита детали от механических повреждения во время хранения и транспортировки. Оставлять ее при установке нельзя, иначе пленка станет причиной трещин и расслаивания.
Монтаж крюков для водосточной системы проводят раньше, чем крепление карнизной планки.
Нахлест может быть справа налево или наоборот, функциональность одинакова, выбор зависит от эстетичности

Важно, чтобы щель нахлеста была не видна.
Использовать крепежи следует только после разметки, чтобы сама конструкция смотрелась аккуратно.

Технология монтажа

Установка ветровых планок – простая операция. Чтобы получить надежную конструкцию следует придерживаться простых правил:

Карнизные планки нужно крепить непосредственно перед укладкой металлочерепицы

Это важно, так как кровля после монтажа полностью перекрывает опорный брус. Получить доступ к нему уже будет невозможно.
Ширина планок подбирается под размеры древесины

Желательно, чтобы эти элементы полностью закрывали отверстия, предотвращая попадание влаги.
Торцевые планки монтируют после укладки кровли. Эти элементы располагаются поверх перекрытия. Накладывать одну планку на другую нужно с нахлестом не больше 50 см.

Технологию монтажа ветровых планок можно разбить на последовательные шаги.

Подготовка каркаса

Зачастую опорой выступают деревянные доски. Одни из них крепят вдоль карниза, другие прибивают вдоль всего торца. Толщина доски подбирается индивидуально. Она зависит от типа кровли и силы ветровых нагрузок. Прибивают древесину к обрешетке с помощью гвоздей или саморезов

Важно при этом максимально закрыть всю поверхность, чтобы не получить разрывы

Крепление

Монтаж планок осуществляется с помощью саморезов

Важно использовать специальные крепежи, которые исключат попадание влаги под шляпки, что может привести к быстрому распространению коррозии. Если нет возможности применять подобные метизы, их можно заменить обычными гвоздями

Карнизную планку прибивают к лобовой доске. Перед этим желательно прикрепить подвесы под водосборные трубы.

Крепление торцевых планок после укладки металлочерепицы предполагает использование силиконового герметика. Им нужно пропитать все стыки. Это не позволит влаге проникать между стыками, оставаясь внутри. Карнизные планки можно соединять с нахлестом до 50 см. Такой подход позволяет исключить резку материала. Этот показатель для торцевых изделий не должен превышать 5 см.

При монтаже последних вариантов желательно под ними располагать листы утеплителя и гидроизоляционную пленку. С их помощью вы исключите быстрое разрушение материала, а также получите более герметичную и долговечную систему.

Ветровые планки для металлочерепицы являются важными элементами кровельных конструкций. Монтаж их может осуществляться самостоятельно. Для получения долговечной и стойкой кровли следует использовать только проверенные и качественные материалы. Если вы не уверены, что сможете выполнить монтаж своими руками, лучше решение таких задач доверьте бригаде опытных специалистов. Они проведут монтаж качественно и в короткий срок.

А в следущем видеоролике можно посмотреть на примере, как крепить ветровые планки.

Разновидности

Конструкция такого изделия отличается простотой. Многие производители металлочерепицы предоставляют возможность приобрести ветровые планки сразу с кровельным материалом. Ветровые планки для металлочерепицы применяют в различных местах кровли. В зависимости от их места крепления выделяют 2 вида планок.

Карнизные

Крепление этих элементов осуществляется на защитной доске, которая называется лобовой. Карнизные планки предотвращают попадание влаги непосредственно под металлочерепицу. Так минимизируется риск возникновения коррозии изнутри при частом образовании конденсата.

Торцевые

Фронтонные конструкции устанавливают непосредственно на боковых поверхностях кровли (вдоль скатов). Основным предназначением их является защита кровли от сильного ветра. Для усиления такой системы их дополняют деревянными элементами, которые располагаются под ними.

Оба этих элемента являются практически идентичными. Иногда они могут немного отличаться по форме или размеру.

Виды и варианты оформления карнизных планок

Карнизный свес для крыш из профнастила бывает нескольких видов, отличающихся друг от друга размерами и градусом загиба. К ним относятся:

• Стандартная. Чаще всего используется для монтажа кровли. Загиб 120°, размеры сторон – 110-120 мм и 60-80 мм.
• Усиленная. Способна защитить подкровельное пространство даже при сильных горизонтальных ветрах. Размер такого вида свеса 150 мм и 40-50 мм.
• Профилированная. Гораздо реже используется при монтаже крыш из металлочерепицы. Форма почти с прямыми углами и несколькими ребрами жесткости. Достаточно прочная, способная выдержать даже сильные порывы ветра.

Также помимо разницы в размерах карниз отличается по типам полимерного покрытия.

Для оформления карнизной планки обычно используют 2 варианта – классический и внутреннее отведение влаги.

Классический вариант используют в районах со стандартными погодными условиями – без сильных шквалистых ветров, повышенной влажности и тому подобных. При этом удаление конденсата из подкровельного пространства осуществляется воздушными потоками, которые циркулируют через отверстия в торцевых частях карниза.

Монтаж крыши при классическом варианте происходит в следующей последовательности:

1. Стропило.
2. Капельник.
3. Гидроизоляция.
4. Карнизная планка.
5. Начальная обрешетка.
6. Контробрешетка.
7. Обрешетка.
8. Металлочерепица.

Второй вариант монтажа кровельного свеса был введен в эксплуатацию производителем металлочерепицы из Финляндии RANILA. Он считается наиболее простым и надежным.

Рекомендуется использовать его в условиях северного морозного воздуха. В средних широтах лучше применять классический вариант, так как при этом способе монтажа происходит нарастание льда и появление сосулек на свесе кровли.

Особенностью внутреннего отведения влаги с карнизного свеса является другой подход к укладке пароизоляционного материала.

При этом способе он не скатывается до нижнего конца карниза, а срезается на середине вылета кобылок крыши или стропильных балок. Из-за этого влага прокапывает сквозь подшивку карниза, а не стекает к ней.

Для защиты ото льда в этом случае кровлю подбивают рейками из дерева, а не перфорированными панелями софитов.

Установка ветровой планки

Торцевые планки монтируются на завершающем этапе строительства кровли, после укладки металлочерепицы. Ее установка предшествует лишь монтажу коньковой планки, завершающей кровельные работы. Существует определенная последовательность установки торцевой планки, которой следует придерживаться для обеспечения надежности конструкции.

Совет: ветровая планка должна накладываться выше обрешетки, и полностью перекрывать собой крайний лист металлочерепицы. Для обеспечения наилучшей герметизации торца крыши рекомендуется край металлочерепицы немного отогнуть вверх.

Порядок установки торцевой планки будет следующим:

1. Ветровая планка накладывается на угол кровли по направлению от карниза к коньку. Такой порядок крепления необходим для того, чтобы вода, стекающая по кровле вниз, не проникала под нижние планки. Она крепится саморезами к боковой стороне торцовой доски. Шаг крепления — около 40-45 см. Саморезы вкручиваются вначале только в одной плоскости. Тем самым обеспечивается нормальное натяжение металла. Если планку крепить одновременно сбоку и сверху, то на ней могут появиться вздутия. Это чревато последующим продуванием кровли.
2. Производится крепление планки сверху, к верхнему торцу доски.
3. Ветровая планка также должна быть соединена с гребнем металлочерепицы. Это обеспечивает лучшую герметичность прилегания планки к металлочерепице.
4. Следующая ветровая планка накладывается внахлест на уже закрепленную планку. Нахлест для ветровых планок должен составлять не менее 50 см. Данная планка крепится аналогично предыдущей.
5. Так производится укладывание всех планок до конька. Самая последняя планка подрезается на нужную длину.
6. Между ветровой планкой и листом металлочерепицы прокладывается слой уплотнителя. Это обеспечивает более эффективную герметизацию торцов кровли, а также предотвращает дребезжание металлических элементов кровли во время сильного ветра.

Если ветровая планка установлена правильно, кровля из металлочерепицы будет надежно защищена от всех атмосферных воздействий, и прослужит максимально отведенный ей срок.

Зачем нужна ветровая планка для кровли из профнастила

Ветровая планка на крыше из профлиста выполняет сразу пять важных функций.

Во-первых, она препятствует срыву кровельного покрытия. Без этого фасонного элемента кровли боковой ветер будет «упираться» в плечи волн профнастила на краях крыши, постоянно подрывая лист и ослабляя крепления. Это приводит к ускоренной коррозии около крепежных отверстий, а при штормовых ветрах — к полному или частичному срыву кровельного покрытия.

Во-вторых,торцевые планки для профнастила защищают от влаги стропильную систему и подкровельное пространство. Без них в открытый угол кровли будут регулярно попадать капли дождя и снег. Из-за постоянной повышенной влажности теплоизоляционные свойства кровельного пирога сильно снизятся, а обрешетка и стропила, даже обработанные антисептиками, со временем начнут гнить.

В-третьих, металлический уголок на торце не дает птицам и грызунам забраться под кровельное покрытие. Зазоры и выемки под кровлей — традиционное место для гнезд мелких животных вроде воробьев или летучих мышей. А это грязь, вырванные куски утеплителя, неприятный запах и даже очаг болезней. Размеры ветровой планки для профнастила позволяют полностью закрыть зазор под листом на торцах крыши, делая невозможным проникновение птиц под покрытие в этом месте.

В-четвертых, фронтонная планка для профнастила делает свес кровли более эстетичным, завершенным. Она скрывает неровный силуэт профлиста, его стыки, придавая свесу правильную прямоугольную форму.

Наконец, под торцевой уголок можно уложить утеплитель, например, минеральную вату. Такое дополнительное утепление, пусть незначительно, но снизит тепловые потери через свесы. Для южных и центральных регионов России такое решение неактуально, а вот для северных, где каждый киловатт тепла на счету, даже небольшое снижение теплопотерь имеет значение.

Установка

Или же он со временем приходит в негодность и требует замены. Не нужно бояться такой работы – она вполне по силам самым обычным людям. Все, что потребуется, – это герметик и саморезы определенного сечения. Лишь в некоторых случаях, когда в самой столешнице отверстий нет, вообще, либо на тех самых необходимых местах, приходится ее сверлить. Так или иначе, убедившись, что все требуемые отверстия готовы, наносят герметик; потом останется лишь прикрутить изделие саморезами и спокойно пользоваться им.

Сверление искусственного или натурального камня производится дрелью на самых малых оборотах.

Виды и монтаж планок в видео ниже.

Из чего она изготовлена?

Торцевую планку для крыши из металлочерепицы и профлиста изготавливают из стали толщиной от 0,45 до 0,5 мм. Толщина стали доборных элементов должна соответствовать толщине кровельного материала, чтобы эксплуатационные характеристики и срок службы металлочерепицы/профнастила и доборных элементов были одинаковыми.

Стальная основа покрыта несколькими защитными и декоративными слоями. Схематично это можно представить так:

• С обеих сторон стальная основа покрыта слоем цинка, который защищает её от ржавчины.
• Следующий слой ― пассивирующий (с лицевой и изнаночной стороны). Это плёнка, которая образуется на поверхности металла в процессе пассивации (перехода металла в пассивное, неактивное состояние). Она противостоит коррозии.
• На пассивирующий слой с обеих сторон нанесён грунт. Он выполняет 2 функции:
• обеспечивает высокую адгезию для лучшего «сцепления» с полимерным покрытием;
• дополнительно защищает сталь от коррозии.

Далее следует финишный слой ― полимерное (с лицевой стороны) и защитное (с изнаночной) покрытие. Они выполняют декоративную функцию и обеспечивают защиту стали от внешних воздействий.

Можно ли сделать планку самостоятельно

Если возникла необходимость или отсутствует возможность приобрести готовую продукцию, ветровую планку реально сделать своими руками. Для этого используют оцинкованную сталь шириной листа 0,4-0,5 мм. Для формирования изгиба используют деревянную киянку.

Получить изделие такого же качества, как и фабричное, не получается. Изгибы будут не такими же ровными. Это чревато тем, что не удастся достичь такого же плотного прилегания, как в случае использования металлической продукции. Еще сложнее сформировать торцевую планку из металлопрофиля с полимерным покрытием. Возможно повреждение защиты от ударов.

Но даже ветровая планка, изготовленная при помощи простых приспособлений, сможет хотя бы частично защитить кровельную конструкцию от вредного действия окружающей среды.

Чертежи планки

Видео — Как делают ветровые планки из металлопрофиля на станке

Часто при строительстве кровли домашние мастера стараются сэкономить на элементах кровли. Но это нельзя делать. Ведь такая экономия может потом обернуться сокращением срока службы всей кровельной системы. Ремонт и замена части элементов обойдется значительно дороже, чем установка торцевой планки еще на этапе строительства. Особенно это касается регионов, где часто бывают ураганы и штормы.

Разновидности капельника

По конструктивным особенностям капельники для кровли бывают:

• Карнизными. Защищает торцы, фиксируются по кромке свеса кровли. Производятся из стали. Визуально схожи с отливами оконных систем, однако имеют больше волн. Первый изгиб выводит осадки с кровельной поверхности, второй – переводит их в желоб водосточной конструкции или непосредственно в грунт – при отсутствии организованного водостока.
• Фронтонными. Это капельник для гибкой черепицы. Монтируется по бокам фронтонов на кромке кровли. Имеет Т-образную форму, за счет чего защищает фронтон от осадочных вод. Особенности – три ребра жесткости.

Все виды торцевых планок

Требуются доборные комплектующие: карнизные, коньковые элементы, ендова, планка примыкания. Все они изготавливаются из одного и того же материала и играют роль дополнительной защиты от воздействий неблагоприятных факторов окружающей среды, а также исполняют декоративную функцию. Отличаются формой, размером и местом установки.

1. Карнизная планка.

Этот своеобразный отлив с выступающим на нем загибом приходится крепить снизу ската непосредственно к лобовой доске. Длина детали обычно такая же, как у торцевой – 2 м, а параметры иные: 100х70 либо 150х100 мм.

Самый верхний элемент кровли. Он устанавливается по ребру пересечения 2-х скатов, тем самым состыковывая их в одной плоскости. Выпускается как в виде наружного уголка с выполненной отбортовкой на кромках, так и в полукруглой (радиусной), трапециевидной форме. Вынос одного крыла доходит до 150-300 мм. В случае полукруглой панели радиус составляет 90-125 мм. Независимо от формы длина всегда равняется 2 м.

3. Ендова (разжелобок).

Разжелобок – необязательный атрибут черепицы: он необходим лишь тогда, когда крыша предполагает сложную, ломаную конфигурацию. Будучи изогнутой под углом внутрь, ендова укладывается на стыке 2 скатов. Нижний тип детали, оснащенный специальными подгибами на краях, устанавливается до начала монтажа основного настила, а верхний ложится на готовое покрытие. Что касательно размеров, то их длина всегда 2 м, а ширина: 100х100, 145х145, 200х200, 300х300, 115х30х115 мм (фигурный). Наружную планку из металлочерепицы предпочтительно выбирать поуже в сравнении с внутренней (нижней).

4. Планка примыкания.

Данный продольный фрагмент в виде уголка требуется для различных прямоугольных элементов крыши: шахт вентиляции, дымовых труб, парапетов. Его длина равна 2 м. Параметры крыла бывают разными, но чаще это 250˟150 мм.

Технология монтажа торцевой планки

Крепить фронтонные панели допускается после того, как скаты крыши будут полностью покрыты листами металлочерепицы. Если не были приглашены профессиональные кровельщики, которые имеют в своем арсенале все необходимые инструменты, то нужно обзавестись:

• шуруповертом (в идеале аккумуляторным) или сетевой дрелью с регулятором крутящего момента, а именно с функцией медленных оборотов;
• ножницами по металлу либо твердосплавной дисковой пилой;
• рулеткой + маркером;
• молотком;
• отверткой с плоским «жалом».

Саморезы для крепежа следует брать такие же, что использовались для кровли из металлочерепицы, то есть конец которых выполнен в виде сверла, а вокруг их шляпки имеется шайба. Вооружившись основными и подручными материалами, теперь предстоит измерить длину торцевых сопряжений ската и высчитать количество цельных панелей. При необходимости последнее изделие подгоняется под нужный размер.

Креплениепо фронтону следует начинать с нижней части, постепенно стремясь вверх. Детали надо укладывать внахлест, захватывая хотя бы 5-6 см. предыдущего элемента

Для улучшения герметизационных свойств в местах сопряжения с листами черепицы крайне важно размещать специальный уплотнитель

По окончании работы должно получиться, что горизонтальная часть планки полностью перекрывает гребень кровли, а вертикальная затворяет доски обрешетки с торцов. Если все сделать и закрепить правильно, то изделие полноценно защитит черепичную конструкцию от негативных атмосферных и климатических воздействий (она прослужит дольше), и придаст ей совершенный эстетичный вид.

Стоимость установки доборных кровельных элементов

Стоимость монтажа таких элементов, как карнизная, торцевая и ветровая планка для металлочеперицы в компании «Технология крыш» достаточно экономична и зависит от типа кровли.

Цена на монтаж торцевой планки металлочерепицы за один погонный метр в Москве составляет:

• Для двускатной крыши – 280 руб.
• Для вальмовой крыши – 336 руб.
• Для сложной крыши – 392 руб.
• Для медной/титан.цинковой крыши – 448 руб.

Цена на монтаж карнизной планки металлочерепицы за один погонный метр составляет:

• Для двускатной крыши – 280 руб.
• Для вальмовой крыши – 336 руб.
• Для сложной крыши – 392 руб.
• Для медной/титан.цинковой крыши – 448 руб.

Для заказа кровельных работ в нашей компании, либо для приобретения кровельных материалов, необходимо связаться со специалистами по телефону, указанному на главной странице сайта.

Каждый клиент компании «Технология крыш» в Москве сможет по достоинству оценить высокий уровень сервиса, быстроту оформления заказа, а также качество материалов и производимых работ, в перечень которых входит монтаж торцевой планки и установка карнизной планки металлочерепицы.

+7 (495) 960-57-66
Калькулятор Обратный звонок Обратная связь

Флюгер на крышу

Флюгер на крыше дома (см. фото) выполняет скорее декоративную функцию, хотя и показывает направление ветра.

Производители кровельных изделий предлагают готовые варианты флюгера, но при желании можно своими руками нарисовать эскиз, по которому мастер изготовит индивидуальный, неповторимый указатель ветра.

Используемые виды и символика флюгера на крыше широка: домашние и дикие животные, птицы, мистические создания и сказочные герои, корабли, флаги и даже целые сюжетные сцены, объёмные и плоские изображения, с указанием сторон света или без, большие и маленькие. Каждый выбирает то, что ближе по духу, характеру, профессии.

Примеры флюгеров смотрите на фото ниже:

Узнать правила монтажа ендовы, кровельных планок, установки конька на крышу из металлочерепицы своими руками в соответствии с инструкциями производителей можно здесь.

Не забывайте при расчёте стоимости кровельного покрытия и покупке элементов учитывать все необходимые сопутствующие товары, которые существенно влияют на долговечность, безопасность и стоимость крыши.

Монтаж торцевых планок металлочерепицы: порядок работ

В конструкции кровли из металлочерепицы обязательно использование дополнительных элементов. Их необходимость обусловлена задачами обеспечить максимальную защиту сопряжений при переходах уровней и направлений плоскости, защитить карнизы и торцевые части. Именно для защиты торцов и предназначена торцевая планка.

При наличии необходимого инструмента и знаний о том, как это сделать, установить торцевые планки можно буквально в течение одного дня. По окончании работы ваша крыша получит дополнительные элементы защиты от попадания влаги под кровлю через торцевые окончания и законченный внешний вид.

Что собой представляет торцевая планка для металлочерепицы

Торцевые планки изготавливают заводским способом и процесс их производства практически идентичен изготовлению металлочерепицы, размеры листа которой соответствуют под планку. Естественно, разница есть только в форме.

В основе планок все тот же металлический лист, покрытый цинком методом горячего цинкования. Дополнительно планки покрывают полимерами — полиэстер или пластизол для улучшения защиты от влияния атмосферных воздействий.

Если вами использована в устройстве кровли композитная черепица, для нее специально существуют собственные виды торцевых планок, покрытые, так же как и основной настил, мелкой базальтовой крошкой.

Внешне торцевая планка почти не отличается от карнизной планки для металлочерепицы ничем, кроме места крепления на кровле. Но крепится она не по нижней плоскости ската крыши, а по всем торцевым сопряжениям кровли и решает задачу предотвращения попадания влаги в подкровельный пирог и на обрешетку.

Размер торцевой планки для кровли из металлочерепицы

Кроме влаги торцевая планка предотвращает задувание под листы металлочерепицы ветра. Из-за этого его свойства ее иногда называют ветровой планкой.

Инструмент для монтажа торцевой планки

С инструментом для монтажа торцевой планки не будет проблем, если вы уже заканчиваете работы. Обычно к этому периоду у домовладельца, если он выполнял работы самостоятельно, собирается уже все необходимое.

Если вы для устройства кровельного покрытия пригласили профессиональных кровельщиков, вопросы об инструменте вас вообще не будут касаться. Специалисты обычно приезжают со своим инструментом.

Торцевая планка для металлочерепицы, монтаж которой осуществляется следующими инструментами:

• Аккумуляторный шуруповерт (возможно использование сетевой дрели с регулятором скорости вращения патрона)
• Болгарка для разрезания мерных отрезков нужной длины (как альтернатива — электролобзик или ручные ножницы по металлу)
• Молоток
• Деревянная киянка
• Отвертка с плоским шлицом

По большому счету, это все, что вам понадобится.

Крепление торцевой планки металлочерепицы

Существует определенный порядок крепления торцевой планки. Его нужно стараться четко соблюдать, иначе зимним ветреным утром вы проснетесь от стука по крыше оборвавшегося элемента конструкции.

Прикладывать торцевую планку следует выше обрешеточного слоя на высоту 1-й волны металлочерепицы так, чтобы торцевой стык кровли был полностью перекрыт.

Фиксируется планка саморезами. Вот здесь то вы и сможете оценить удобство использования в работе аккумуляторного шуруповерта. Саморезы прокручиваются по всей длине планки, но начинать необходимо с какой-либо одной стороны и двигаться в одном направлении, чтобы создать нужное натяжение полосе тонкого металла и не получить в итоге его вздутий, в щели которых впоследствии будет попадать влага.

Схема крепления торцевой планки

Ничего сложного в установке торцевой планки на металлочерепицу нет. В завершении дадим один совет: при работах на высоте позаботьтесь о своей безопасности — работайте только с исправных и надежных лестниц или стремянок.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении изложенных тут инструкции и правил.

Основные требования при работе с металлочерепицей

Перевозка

Во избежание повреждений листы необходимо неподвижно зафиксировать в кузове автомобиля. При этом они должны полностью помещаться в кузове по длине (в противном случае на линии свеса возможны перегибы). Оптимальный режим движения транспортного средства: скорость не выше 80 км/ч, без резких разгонов и торможений.

Погрузочно-разгрузочные работы

Могут производиться вручную или с использованием спецтехники (автопогрузчиков, подъемных кранов с мягкими стропами). Упаковки выгружаются на ровную, чистую, сухую поверхность. Количество персонала при ручной разгрузке зависит от длины листов (1 человек на 2 пог. м, но не менее 2 человек на 1 лист). Переноска осуществляется в вертикальном положении. Запрещается волочить листы по земле и другим поверхностям.

Хранение

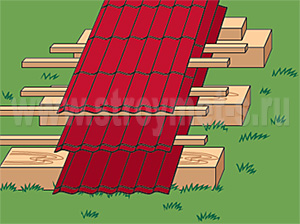

Листы металлочерепицы штабелируются с использованием деревянных брусков (укладываются в основании штабелей) и реек (укладываются между листами). Если хранение осуществляется на открытой площадке, необходимо обеспечить небольшой уклон листов по длине для стока воды. В непосредственной близости от места хранения запрещается проведение сварочных работ, а также других операций, способных повредить поверхность металлочерепицы.

Техника безопасности

Во избежание порезов об острые края металлочерепицы персонал должен работать в защитных перчатках. В процессе подъема листов на кровлю и их монтажа необходимо использовать страховочное оборудование. Запрещается проводить высотные работы в сложных погодных условиях (при сильном ветре, дожде, граде, снегопаде).

Крепеж

Для фиксации листов металлочерепицы используются саморезы из нержавеющей стали с полимерной прокладкой. Примерный расход – 6-7 саморезов на 1 кв. м.

Инструменты для монтажа металлочерепицы Grand Line

Электрические высечные ножницы	Насадка на дрель для резки металла	Шуруповерт
Клещи «Гофра»	Ручные ножницы по металлу	Ручные просечные ножницы по металлу
Рулетка с тряпичной лентой	Насадка на шуруповерт 8х45	Угловая шлифовальная машина

Обратите внимание! При резке металлочерепицы запрещается использовать углошлифовальные машины с абразивными кругами. Нарушение этого требования может привести к интенсивной коррозии изделий (из-за порчи цинкового слоя и полимерного покрытия)

Разновидности торцевых планок

Торцевые планки бывают двух видов:

• классическими;
• сегментными.

Расскажем о каждом варианте более подробно.

Классические торцевые планки

Такие торцевые планки подходит практически для всех профилей металлочерепицы, а также для профлиста. Выглядят они как «уголки» с загнутыми боковыми кромками. Стандартная длина ― 2 м.

Классические торцевые планки для кровли выпускают в следующих размерах:

90х115 мм (фигурная)

― Наиболее эстетичная среди классических торцевых планок. Она подчеркивает красоту кровли, эстетично оформленные торцы выглядят привлекательно. Благодаря наличию рёбер жёсткости отличается прочностью. Это классический вариант, именно так выглядели первые торцевые планки, которые поставляли на российский рынок из Финляндии.

95х120 мм

― плоский аналог фигурной торцевой планки (без рёбер жёсткости).

135х145 мм

― самая широкая из перечисленных торцевых планок. В отличие от предыдущих двух, подходит для нового профиля МОНТЕРРОСА (для других профилей металлочерепицы и профнастила её тоже используют). Она перекрывает волну самой высокой металлочерепицы в линейке и обеспечивает надёжную защиту подкровельного пространства от влаги.

Внимание: при выборе торцевых планок ориентируйтесь на высоту профиля кровельного материала. Для профлиста или металлочерепицы с низкими волнами можно выбрать узкие планки (90х115 мм)

Чем выше профиль материала ― тем крупнее должна быть планка.

Сегментные торцевые планки

Сегментные планки выбирают для металлочерепицы нового поколения ― МОНТЕРРОСА, МОНТЕКРИСТО, ТРАМОНТАНА. Они представляют собой усовершенствованную версию классических торцевых планок. Не похожи на простой «уголок» ― у них более сложная форма. Планки сужаются к верхней части, у них загнуты боковые и торцевые кромки.

Сегментные торцевые планки универсальны, они подходят ко всем профилям металлочерепицы нового поколения и отличаются только длиной ступенек ― 350 или 400 мм, в зависимости от выбранного вами размера профиля.

Различают левую и правую сегментные торцевые планки. Чтобы понять, какая планка левая, а какая ― правая, представьте, что вы стоите лицом к скату кровли. По левую руку будут смонтированы левые торцевые сегментные планки. Их внешний угол будет направлен влево. Соответственно, у правых планок внешний угол направлен вправо, они будут расположены по правую руку.

Левая сегментная торцевая планка Правая сегментная торцевая планка

Эти элементы повторяют очертания ступеней и рельеф металлочерепицы, эстетично подчеркивают торцы кровли, делают их визуально более объёмными и эффективно защищают подкровельное пространство от влаги и мусора.

Внимание: вы легко посчитаете, сколько сегментных торцевых планок вам потребуется ― их число равно количеству ступенек металлочерепицы на фронтоне

Крепление торцевого элемента

Монтаж торцевого элемента выполняется наоборот, после укладки металлочерепицы:

• Торцовую планку монтируют снизу ската крыши, двигаясь вверх. Так как ее верхняя полка идет внахлест металлочерепицы, то элемент располагают выше обрешетки на 1 волну. Например, высота волны металлочерепицы «Каскад» составляет 50 мм. На такое же расстояние верхняя полка ветровой планки будет выше обрешетки.
• Крепят планку по бокам и сверху саморезами с пресс шайбами в шахматном порядке, подлаживая под нее утеплитель. Следующий элемент укладывают внахлест на 50 мм с предыдущим. При наращивании нахлест увеличивают до 100 мм. Все стыки между торцевым элементом и кровельным покрытием герметизируют.

Финалом монтажа служит установка декоративных заглушек на концы планок в нижних точках ската крыши.

Внимание! В нижней точке ската крыши торцевой элемент сходится внахлест с капельником не менее 50 мм. Причем на стыке торцовую планку укладывают поверх карнизной, и прибивают этот узел только гвоздями.. На этом видео можно посмотреть монтаж уплотнителей и ветровой планки:

На этом видео можно посмотреть монтаж уплотнителей и ветровой планки:
