Как протянуть кабель в пнд трубе

Что такое полимерная гофрированная труба для кабеля

Гофра для электропроводки – это гибкая труба из ПВХ. Благодаря своим свойствам, включая повышенную гибкость и эластичность, полимерные изделия облегчают монтаж электросетей в труднодоступных и подвергаемых большой нагрузке местах. К примеру, в домах, построенных в сейсмоопасных регионах, при колебаниях проще защитить изолированную таким способом электропроводку.

Изготавливается гофра из ПВХ-пластиката, который не поддерживает горения определенный период времени

Защита в виде труб из поливинилхлорида – это еще и возможность объединения нескольких проводов в одном канале. Такой метод используется для монтажа сложной многокомпонентной разводки, светодизайна и натяжных потолков с комбинированным освещением. Сфера применения гофрированных труб достаточно широкая. Современные предприятия выпускают несколько разновидностей изделия специального назначения.

Гофрированная ПВХ труба для кабеля, как правило, небольшого диаметра, что исключает необходимость штробить глубокий и широкий канал для скрытой укладки. Она выпускается в бухтах, в такой расфасовке ее удобно переносить и транспортировать.

Полимерные материалы, из которых выпускается труба для прокладки кабеля, имеют массу положительных свойств. Например, если возникает возгорание из-за короткого замыкания, быстро затухающий полимер препятствует распространению пожара.

Даже в процессе длительной эксплуатации изделие не стареет и не утрачивает свои качественные характеристики

ПВХ труба для электропроводки – это еще и отличная изоляция, и безопасность, что важно не только в жилых зданиях, но и в производственных условиях. Кабель высокого напряжения гораздо безопаснее прокладывать при ремонте, зная, что полимерное изделие защищает от поражения электрическим током

Гофра для проводов и ее наиболее важные свойства

Гофрированная структура способна выдержать колоссальное давление и механическую нагрузку, чего не может продемонстрировать ни одна гладкая труба при тех же условиях.

Удобство применения ПВХ гофры для проводки не вызывает сомнения. Преимущество изолированного монтажа заключается еще и в том, что его легко выполнять под любым углом, даже на поверхности сводов и арок.

В труднодоступных местах и на криволинейных участках скрытые магистрали делать другим способом очень проблематично. Именно гибкость изделия гарантирует качественный монтаж электрокабеля с точным повторением сложных изгибов при любых особенностях архитектуры.

Главным предназначением гофрированной трубы, является применение ее в качестве канального кабеля в процессе обустройства электросетей

Гибкая гофрированная труба небольшого сечения дает возможность осуществить монтаж сложных сочленений и поворотов, вплоть до разворота на 360°. Кабель, вложенный в скрытую бороздку, равномерно заполняет ее, сокращая расходы на оштукатуривание поверхностей после первичного этапа монтажа.

В современном строительстве гофротрубы монтируют не только внутри зданий, но и снаружи их, что находит применение в организации сети питания для объектов с наружным освещением, особенно в загородном домовладении. С некоторых пор монтаж электросетей довольно редко производится без применения гибкой изоляции. В определенных случаях учитывается ландшафтный дизайн. Например, рекомендуется использовать красную гофру для кабеля, обеспечивающего ночную подсветку:

• дорожек и клумб;
• бассейна или фонтана;
• бани и сауны;
• искусственного водоема;
• площадки для мангала и барбекю;
• крытой галереи или террасы.

В строительстве гофрованные трубы ПВХ монтируют не только внутри зданий, но и снаружи

Удобство в работе – немаловажный аргумент применения гофры для прокладки кабеля в земле и при наружных работах. Ее режут ножницами по металлу или другими подходящими приспособлениями.

Для чего кабель помещают в металлическую трубу

В ходе эксплуатации электропроводка подвергается различным воздействиям. Изнутри это скачки напряжения, которые могут привести к разрушению провода и оплетки. Снаружи прочности электрокабеля могут угрожать влажность, ультрафиолет, химически агрессивные вещества. Но самой частой причиной нарушения целостности кабеля является физическое воздействие: удар, сжатие, растяжение. Даже спрятанная в стену, пол, потолок или под землю проводка может быть повреждена сверлом или зубилом во время ремонта, элементами несущих конструкций при усадке, сжатием грунта при передвижении техники над закопанными линиями коммуникаций.

В большинстве случаев достаточной защитой для кабелей электросети будет полимерный короб или гофрированный стальной кожух.

Но бывают ситуации, когда приходится прибегать к более дорогостоящему и технически сложному решению – укладыванию электрокабелей в металлическом трубопроводе:

Если помещение, в котором располагается участок электросети, возведено из легковоспламеняемых материалов, либо такие материалы использованы в отделке и обстановке. В деревянном доме, в бане или на террасе деревянные стены или обшивка легко загорятся даже от небольшой искры, если у кабеля повреждена оплетка.

• Если пожароопасно само помещение в силу функционального назначения. Например, в мастерской, где работают с металлом, искра от сварочного аппарата или болгарки может прожечь оплетку электропровода и вызвать короткое замыкание. На кухне или в котельной опасны для проводки печь, кухонная плита, отопительный котел. В таких помещениях можно спрятать в металлические трубы не всю электропроводку, а только участки, находящиеся в пожароопасных зонах.
• Использование труб при прокладывании электрокабелей подземным способом необходимо, особенно в каменистом грунте, под дорогами и пешеходными дорожками. На таких участках проводу угрожает движение камней при усадке грунта, давление почвы и живущие под землей грызуны.
• Если электропроводка проложена открытым способом, где велик риск механического повреждения. Например, в спортивном зале, где работают с тренажерами, легко пережать или перебить кабель, в мастерской, где обрабатывают стекло, дерево или камень повредить оплетку может осколок обрабатываемого материала.
• Если металлические трубы являются элементом декора. Стиль лофт, при котором помещению стараются придать сходство с промышленным объектом, предусматривает прокладывание коммуникаций открытым способом. Винтаж или ретро-стиль также предполагает прокладывание проводки по стенам и потолку – металл для изоляции в этом случае подходит больше других материалов и по стилю, и по безопасности.

Советы, как выбирать

Определяющими факторами при выборе труб ПНД для кабеля должны стать следующие показатели:

1. Пропускная способность. Внутренний диаметр трубы должен по размеру соответствовать суммарной площади сечения кабелей, которые предполагается засунуть в ее полость. Сортамент полиэтиленовой трубной продукции включает в себя изделия диаметром от 16 до 225 мм и толщиной стенки от 2 до 30 мм. Если нужно протянуть 2 провода с площадью сечения 5 мм² каждый, то подойдет труба с внутренним диаметром 20 мм. Для 3 кабелей с суммарным сечением в 24 мм² оптимальный диаметр будет составлять 30 мм.
2. Прочностные характеристики. Для оценки уровня прочности изделия берут значение SDR в маркировке. Чем оно ниже, тем труба прочнее и может выдерживать большие нагрузки.

Виды технических труб ПНД для кабелей

Укладка любых инженерных коммуникаций, связанных с электропроводкой, требует безукоризненного выполнения, строго прописанных норм и правил. Обычно, труба ПНД техническая для кабеля выбирается исключительно под определенные условия эксплуатации. Отступление от требований может быть чревато серьезными последствиями.

Такие магистральные каналы разделяются на технические и электротехнические. Эти типы, отличаются областью применения, назначением, а также техническими показателями.

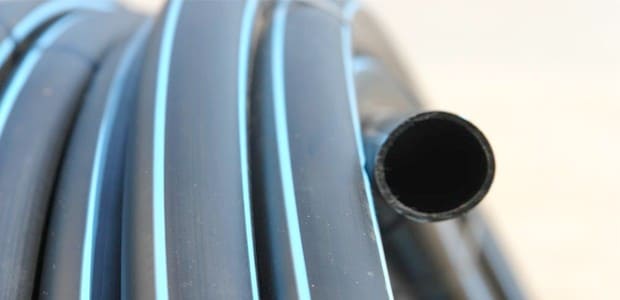

Гладкие технические трубы ПНД для кабеля

Гладкие трубы ПНД для электромонтажных работ изготавливаются с применением вторичного сырья, что существенно снижает затраты на производство, а также минимизирует вредоносное воздействие на окружающую среду. Как негативный фактор, такая технология изменяет характеристики и цветность конечного продукта, однако – это незначительно влияет на рабочие показатели.

Область применения данного типа труб довольно специфична – обычно их применяют для разводки коммуникаций по стенам или полам помещений.

На практике это выглядит примерно так: ПНД труба электротехническая гладкая монтируется в стеновую штробу или основание половой стяжки. Далее, выводятся концы магистрали на места, после этого, штроба закрывается. Таким образом, образуется свободный канал для проводов, коммуникаций. Конечным этапом выполняется протяжка силовых жил, обрезаются лишние края, устанавливаются контрольные заглушки, служащие для уплотнения выводов.

Электротехнические трубы

Второй распространенный тип, часто используется в качестве подземного трубопровода, укладки силовых и коммуникационных кабелей. Основное применение лежит в использовании кабелей до 1 кВт мощностью.

Особенная, гофрированная конструкция, позволяет трубе ПНД выдерживать большие нагрузки, что является незаменимым фактором при подобных работах.

Примечательно. Каждая оболочка имеет свое предназначение – внешняя, представляет собой армированный корпус и служит прочной основой для поддержания формы изделия. Внутренняя часть, создана из материала другого типа. Она гладкая и играет роль скользящего слоя, для облегчения протяжки проводов.

Также конструкция подразумевает разделение на трубы с зондом или без него. Непосредственно зонд, предназначен для облегчения протяжки проводов через трубу, обычно он выглядит как стальная жилка, к которой прикрепляется провод. Затем посредством вытягивания стайки, происходит ее замещение на провод.

Виды и основные свойства трубопровода

Существуют патрубки из ПВХ, ПНД и ПВД.Труба гофрированная ПНД для кабеля изготавливается из полиэтилена низкого давления. Патрубок из ПВД – это конструкция из полиэтилена высокого давления, который уязвим к влиянию газов и чувствителен к окислениям. Гофрированная ПНД труба для кабеля характеризуется высокой химической стойкостью,  но при этом имеет низкое сопротивление механическим повреждением, а также имеет высокую водонепроницаемость. Используется для монтажа электропроводки и прокладки кабелей в грунт. Прокладка гофрированной трубы в грунте из пнд возможна только при использовании гладких одностенных патрубков черного цвета. Трубопровод кладется в кирпичную кладку или же в бетонный раствор. Дополнительно используются переходники для канализационных труб.

Патрубок из ПВХ для электропроводки и прокладки кабелей изготавливаются из негорючего поливинилхлорида. Им характерна высокая механическая стойкость, жесткость, а также небольшой коэффициент линейного расширения. В основном протягиваются в бетонных стенах. Уберегают кабель от механических повреждений, обеспечивая ему дополнительную изоляцию. Не конденсируют влагу и не выделяют токсичные вещества.

Также существует труба гофрированная металлическая для кабеля. Так как она сделана из металла, которому характерна повышенная жесткость, то ее протяженность на участках малого диаметра не очень большая. Она не растягивается в отличие от конструкций из ПНД, ПВД и ПВХ. Но при этом имеет самую высокую гибкость.

Бывают одностенные и двустенные конструкции, двустенные отличаются большей прочностью.

Устройство,принцип работы,монтаж септика Росток можно найти на этой странице

Устройство,принцип работы,монтаж септика Дека можно найти на здесь

Устройство,принцип работы,монтаж септика Тополь можно найти на этой странице

Почему водопроводные трубы не подходят для кабеля

Возможно, Вы неоднократно видели, как прокладку кабеля (например, до распределительного щитка частного коттеджа) выполняют в земле с помощью труб для технической воды. Так вот, это далеко не самое лучшее решение.

Полиэтиленовые трубы для технической воды — не целесообразны с точки зрения безопасности и экономии

Правда в том, что водопроводные трубы, если они без воды, очень резво горят (когда применяются как положено, с водой, то, ясное дело, не горят). Сразу основательный аргумент «против». В принципе, прокладывать кабель в водопроводных трубах можно, но только если вся конструкция закапывается под землю. В этом случае там нет кислорода, значит, нет и опасности горения.

А что до механической защиты? Здесь тоже большой вопрос. Электротехнические трубы для кабеля рассчитаны на то, что должны выдерживать нагрузку извне в виде сдавливания. А водопроводные держат напор воды изнутри, потому их производят стойкими на распор — это совершенно разная специфика и, соответственно, конструкция.

Надо также отметить экономическую нецелесообразность такого метода. Дело в том, что стоимость напорных водопроводных труб выше, чем электромонтажных.

В общем и целом, водопроводные трубы для проводки не используют потому, что:

1. они дороже
2. они горючие.

Но уж если в наличии есть лишний десяток метров водопроводной — до ближайшей хозяйственной постройки на дачном участке можете закопать ее с кабелем. Но электромонтажная все-равно на порядок лучше для прокладывания в земле, потому что укреплена именно от процесса сдавливания снаружи.

Не нуждаетесь в таком сомнительном компромиссе? Тогда придется выбирать из изначально предназначенных вариантов, чтобы проложить кабель в трубах.

Преимущества гофрированной трубы ПНД

Труба гофрированного типа, отличается от металлических изделий тем, что значительно дешевле. Длительную эксплуатацию выдерживает как изготовленная по ГОСТу продукция, так и трубы из вторсырья (будут немного отличаться характеристики и цвет).

К основным преимуществам данной продукции относятся:

• прокладка кабеля может производиться по криволинейной траектории без использования вспомогательных каркасов (но, не смотря на повышенную гибкость, при сильном сгибе гофра заламывается, и вы попросту не протянете силовой провод);
• при нормальных условиях эксплуатационный период достигает 50 лет;
• для соединения отдельных участков нет необходимости использовать сварочные аппараты;
• гофрированная труба значительно легче металлической;
• отличается отличными электроизоляционными свойствами, не нуждается в заземлении;
• имеют отменные антикоррозийные свойства, поэтому не разрушаются под воздействием внешних негативных факторов;
• стойкость к перепадам температуры от -25 до +75 градусов;
• не аккумулируют конденсат на поверхности грунта, не окисляются и не выделяют токсичные вещества.

Способы прокладки в земле

Существует два способа укладки кабеля в грунт по гофрированным футлярам: с рытьем траншеи и бестраншейная укладка. Какой из них оптимальнее, зависит от места проведения монтажа.

Подземная укладка кабеля в гофре

Способ укладки кабеля по защитной гофрированной трубе, посредством рытья в земле траншеи, идеально подходит для частных домов и дачных участков. Глубина укладки должна быть не меньше 70-80 см. Данный вид монтажа не требует дополнительных соединительных муфт или колодок, а только для вывода провода из-под земли и соединение с электрической системой дома.

Бестраншейная прокладка кабеля в трубе ПНД проводиться в труднодоступных местах и чаще всего используется коммунальными службами, поскольку для ее выполнения необходима специальная техника и приспособления.

Бестраншейная укладка заключается в горизонтальном, направленном бурении грунта без повреждений его поверхности. В образовавшуюся скважину монтируется труба уже с проводом внутри.

Подготовительный этап

Прежде всего, необходимо определиться с оптимальным способом монтажа гофрированного футляра. Для этого собираются все сведения о месте работ и грунте (во избежание повышенного влияния грунтовых вод; щелочей, кислот и т.п.).

Подземный монтаж используется в случае нормального уровня грунтовых вод, хорошим показателям грунта, отсутствия препятствующих построений или дорожных путей. Также местные условия влияют на глубину прокладки кабеля.

Для легкого протягивания, на провод наносят маслянистое вещество, которое, к тому же, исполняет роль сигнализации уровня давления в трубе. На проводе не должно быть повреждений или дефектов. Прокладка должна проходить максимально безопасно, поэтому перед началом работы все работники дополнительно инструктируются, проверяются их инструменты и спецодежда.

Процесс прокладки кабеля в трубе

На этапе проектирования силовой линии необходимо определить точную длину канала, в который будет вкладываться труба. Зарисуйте план прокладки силового повода.

Рассмотрим процесс укладки при помощи рытья траншеи:

• на подготовленную почву с песчаной подушкой (10 см разрыхленного песка) укладывается труба (без натяга, небольшими горизонтальными волнами);
• протягиваем провод (трубы можно класть уже с протянутым внутри проводом или же, привязав его к медной проволоке, протянуть уже после укладки гофры);
• засыпаем трубы слоем песка так, чтобы их не было видно;
• засыпаем их слоем грунта в 15 см и утрамбовываем его;
• по всей длине растягиваем сигнальную ленту;
• полностью засыпаем траншею и утрамбовываем грунт;
• делаем проверочный замер сопротивления изоляции силового провода.

Протянуть кабель в трубе и произвести ее монтаж способом рытья траншеи вы сможете самостоятельно, без сложных приспособлений или техники. Все этапы прокладки должны производиться по инструкции, все материалы проверены и подготовлены к использованию.

Перед тем, как приобрести гофрированную трубу для защиты силовых проводов в грунте, в обязательном порядке убедитесь, что она не повреждена, осмотрев ее по всей длине. Выбор качественного строительного материала и строгое следование инструкции по монтажу инженерных силовых проводов – это залог их долговечной эксплуатации без угрозы замыканий или других опасных для жизни происшествий.

Основные требования

На этапе проектирования электромонтажных работ, прежде всего, следует уделить внимание тому, что размещение кабелей соответствовало нормативам, установленным ПУЭ, ГОСТ и СНиП:

Прокладка бронированного кабеля под землей

Кабель следует погружать на глубину не менее 70 см. Допускается прокладка с углублением на 50 см, но лишь в случаях, когда длина линии не превышает 5 метров, а проводник защищается трубой.
Запрещена прокладка кабельных линий под фундаментом зданий. Кабель должен быть расположен на расстоянии не меньше 60 см от него. При необходимость проведения проводника через фундамент от дома к хозяйственной постройке или от столба к даче, необходимо в обязательном порядке защитить транзитную линию трубой из стали.
При размещении нескольких кабелей внутри одной траншеи, надо размещать их на отдалении не меньше 10 см друг от друга. Исходя из этого требования, еще на этапе проектирования надо определить размер технологической канавы.
Кабели можно прокладывать на расстоянии не меньше 2 метров от дереьев, и 75 см – от кустарников. Допускается пренебрежение этим правилом, если планируется использовать для прокладки трубу.
Между пересекающимися кабельными линиями должен быть разделяющий земельный слой не меньше 50 см.
Между кабелем и водными коммуникациями (канализация, водопровод), нужно оставлять 1 метр, а от газовых труб отдалять линию не меньше, чем на 2 м.
Чтобы кабель не был поврежден механически и не подвергся порче грызунами, он должен быть бронированным и предназначенным для подземной прокладки.
Можно прокладывать кабель посредством лебедки, раскручивающей барабан, однако в данном случае механизм следует оснастить ограничителем, исключающим натяжку линии.
Для самостоятельного соединения кабеля под землей надо использовать специальные соединительные муфты.
Дополнительная защита, которая необходима, например, при сильно просаживающем грунте, изготавливается из асбоцеметной трубы или сооружения из кирпича, выложенного в ряд поперек траншеи

Кирпич должен быть не пустотелым.
На земле поверх траншеи обязательно кладется лента, обозначающая кабель («Осторожно, кабель!»).
Проведение работ с учетом указанных требований гарантирует безопасность людей и расположенных поблизости электрических сетей. В ПУЭ и СНиП внесен более широкий список ограничений и нормативов, однако здесь перечислены те основные пункты, которых достаточно, чтобы подвести силовой или кабель заземления в пределах участка или даже при подключении дома к магистрали.

Способы прокладки электрического кабеля

Технические особенности укладки труб ПНД зависят от месторасположения кабеля и условий его эксплуатации. Это влияет и на перечень используемого оснащения и необходимых комплектующих деталей.

Монтаж в ограждающих конструкциях

Внутри помещений электрическая проводка с применением труб ПНД прокладывается следующим образом:

1. намечают расположение кабеля;
2. фиксируют трубу, причем к полу она может прикрепляться с помощью металлических скоб, а к потолку или стенам — специальными держателями с защелкой;
3. протягивают кабель так, чтобы он располагался свободно, без натяжения;
4. конструкцию на полу заливают бетонной стяжкой, а в стене или потолке заделывают штукатуркой или другими материалами, в зависимости от диаметра защитного футляра.

Прокладка кабеля с применением труб ПНД по полу

ПНД труба позволяет:

• сократить протяженность электропроводки;
• осуществлять ремонтные работы и перетяжку кабеля без повреждения поверхности потолков и стен.

При монтаже коммуникаций внутри помещения возможно использование различных соединительных деталей для фиксации отдельных участков защитного кожуха: отводов, муфт и других комплектующих. Однако чаще всего востребованы гофрированные элементы для поворотов в местах вхождения трубы в плиту перекрытия или перехода с пола на стену. В этом случае труба ПНД для электропроводки должна быть изогнута под углом 90⁰, а это невозможно без смятия и деформации материала.

Согласно действующим нормам для монтажа скрытой электропроводки, которая располагается внутри полов или стен из негорючих материалов, разрешается использовать гладкие или гофрированные трубы ПНД.

Укладка в грунте с рытьем траншеи

Такая технология востребована при прокладке коммуникаций на дачных участках. Прежде чем приступать к работе, следует осмотреть кабель и проверить целостность оболочки. При ее повреждении защитная функция труб ПНД окажется бесполезной.

Затем в процессе укладки выполняют следующие операции:

1. делают разметку и копают траншею нужной глубины;
2. помещают в нее трубу ПНД с протяжкой или без нее нужного диаметра;
3. протягивают кабель и укладывают его таким образом, чтобы он располагался без натяжения;
4. засыпают трубу сначала слоем песка толщиной 10 см, а затем грунтом примерно на 15 см.

Для быстрого обнаружения месторасположения кабеля можно над ним уложить специальную сигнальную ленту.

Прокладка кабеля с применением труб ПНД в грунте

При использовании труб ПНД для прокладки силовых сетей в грунте желательно исключить применение муфт и других соединительных элементов, так как это затрудняет обеспечение герметизации. Однако при выводе кабеля в строение фитинги просто необходимы.

Для прокладки кабеля на прямолинейном отрезке следует использовать цельные куски сечением не менее 4 мм. Если участок имеет слишком большую длину, то для затягивания электропроводки следует использовать упругую проволоку из металла или специальную протяжку из капрона. Их сначала запускают внутрь трубы, а затем затягивают привязанный кабель.

Бестраншейная прокладка

Для прокладки электрокабеля, который располагается в труднодоступных местах, используется бестраншейная технология. Чаще всего она востребована коммунальными службами, так как выполняется с привлечением сложной техники и специального оснащения.

Способ горизонтального бурения

Суть метода заключается в горизонтальном направленном бурении, которое позволяет прокладывать подземные коммуникации без нарушения поверхностного слоя грунта. Сначала изучают состав почвы и получают разрешение на проведение земляных работ. Затем выполняется прокладка кабеля в трубе ПНД, которая включает следующие этапы:

1. Бурение пилотной скважины. Прокол грунта осуществляется с помощью буровой головки, которая имеет скос в передней части и встроенное излучение. При ее вхождении в землю сквозь специальные отверстия подается раствор, заполняющий скважину. Он снижает риск обвала и охлаждает нагревающийся инструмент.
2. Расширение скважины. Выполняется риммером, который заменяет буровую головку.
3. Укладка труб ПНД с кабелем внутри. Они затягиваются в скважину при помощи буровой установки.

Прокладка кабеля методом горизонтального бурения

Главным недостатком горизонтального направленного бурения грунта является сложность его выполнения, поэтому для таких работ заключают договор с организацией, которая специализируется на подобной деятельности и имеет необходимое оборудование.

Установка для горизонтального бурения

Прокладка кабеля с применением труб ПНД позволяет обеспечить надежную его защиту в течение длительного периода времени, достаточно только соблюдать технологию монтажа силовых линий и других коммуникаций.
