Горелка для биокамина: изготовление своими руками

Инструкция по изготовлению компактной модели

Учитывая, что стоимость таких устройств достаточно высока, многим умельцам интересно, как самостоятельно сделать биокамин для комнаты.

Это достаточно простая задача, особенно, если изготавливать компактную настольную или напольную модель. Ее условно можно разделить на две составляющих: топливный бак и стеклянный корпус. В качестве второго можно использовать старый аквариум без дна.

Для небольших по размеру биокаминов можно сделать топливный бак из обычной металлической банки. Ее размеры должны быть такими, чтобы емкость была скрыта внутри основания

Для работы нам потребуются такие материалы:

металлическая коробка, которая будет использована в качестве основания;
резервуар из металла для топливного бака;
шнурок для фитиля;
лист стекла, если нет аквариума;
силиконовый герметик;
металлическая сетка;
некрупная галька.

Из инструментов нужно подготовить стеклорез, ножницы.

Приступаем к работе и начинаем с корпуса. Он будет представлять собой параллелепипед или куб без крышки и дна. Определяем размеры будущей конструкции и, соответственно, длину и ширину ее стенок. Лист стекла укладываем на ровную горизонтальную поверхность, моем и обезжириваем.

Прикладываем к линии будущего отреза линейку и прижимаем ее к листу. Чтобы линейка не соскользнула, на нее можно приклеить лейкопластырь.

Берем алмазный стеклорез, ставим его на лист и ведем по направлению от себя без сильного нажима. Линия отреза должна быть бесцветной и тонкой. Если по какой-то причине полученная линия нам не понравилась, обводить ее категорически нельзя. Следует отступить 1 мм и провести новую линию. Выполнив рез, сдвигаем стекло к краю основания так, чтобы он совпал с линией отреза.

Осторожно простукиваем головкой инструмента линию отреза, затем осторожным, но точным движением отламываем оставшееся на весу стекло. Таким способом вырезаем все четыре детали нужного размера

Теперь их нужно склеить между собой силиконовым герметиком. Для этого обильно промазываем боковые края деталей и соединяем их. Даем герметику высохнуть. Для этого фиксируем получившуюся конструкцию между какими-либо неподвижными предметами и оставляем на сутки в таком положении.

Чтобы склеенная конструкция высыхала в неподвижном состоянии, ее нужно зафиксировать любым подходящим способом, например, заключить между объемными предметами

Просохший корпус очищаем от излишков герметика. Это удобно будет сделать лезвием. Приступаем к изготовлению основания биокамина. Это должен быть короб из металла, соответствующий по размерам стеклянному корпусу.

Последний должен легко и надежно устанавливаться на металлическое основание. Внутрь основания так же должна устанавливаться металлическая банка, которая выступит в роли топливного бака.

Желательно, чтобы объем резервуара был достаточно большим, чтобы не пришлось слишком часто заправлять биокамин. Банка устанавливается в центр конструкции. Из прочной металлической сетки вырезается деталь, размер которой совпадает с основанием. Она укладывается поверх топливного бака и закрепляется по краям основания.

Из подготовленного шнура делаем фитиль и опускаем его в резервуар с горючим. Виды самодельных горелок для биокамина и инструкции по их изготовлению рассмотрены в другой нашей статье.

Мелкоячеистая металлическая сетка станет надежным основанием для укладки декоративных камней или керамических дров – эстетических элементов для украшения устройства

Гальку или любые другие камни укладываем поверх сетки так, чтобы они полностью ее закрыли. Камни будут выполнять не только декоративную функцию. Они частично отведут тепло, которое будет передаваться от горелки на металлическую сетку.

Таким образом можно уберечь стекло от растрескивания. Теперь можно поставить стеклянный корпус на место. Компактный биокамин готов к использованию.

Как сделать все самому

Многие люди предпочитают самостоятельно изготавливать декоративные элементы для украшения своего дома и горелка для биокамина не исключение. Чертеж устройства можно найти в Интернете, разработать самому или подсмотреть готовое решение у известных производителей. При этом конструкция самого прибора может быть видоизменена с учетом ваших предпочтений.

Если рассматривать как устроена горелка, топка для биокамина в общих чертах, то она представляет собой резервуар для топлива, из которого выведен фитиль для огня во внешнюю область. В резервуар заливается биоэтанол, который постепенно сгорает на кончике фитиля, скрытого декоративными элементами.

Схема устройства простого биокамина

Комплектующие детали биокамина просты в использовании, легки в установке. Все что вам потребуется для работы, это:

• Металлический резервуар необходимой формы и объема, который будет непосредственно установлен внутри биокамина. Декоративные качества этого металлического ящика неважны, поскольку он все равно будет скрыт от глаз. Основные требования к нему полная герметичность и огнеупорность. Вы можете сделать его из металла сами, или подобрать уже готовый вариант.
• Для соединения внутренней и внешней части камина потребуется фитиль, шнур, ткань.
• Для равномерного распределения огня в биокамине понадобиться металлическая сетка. Она же станет основной, на которую вы поместите декоративные аксессуары.
• Для защиты от огня потребуется стеклянный экран из огнеупорного стекла.
• Биотопливо будет основным горючим, используемым для работы устройства. Кстати, биологическое топливо может также делаться самостоятельно из различных спиртов.

Чтобы собрать все элементы воедино, желательно разработать чертеж, на котором конструкция горелки биокамина будет вам понятна. К тому же на эти чертежи можно будет ориентироваться и в дальнейшем, подбирая декоративные аксессуары.

Пример чертежа для сборки биокамина

Для сборки биокамина своими руками вам потребуется провести следующие работы:

• Собрать основной корпус биокамина, склеить или скрепить защитный экран и установить на него. Защитный экран можно соединить креплениями, а можно склеить, для чего используется специальный жаропрочный герметик. Отметим, что сохнет он минимум сутки, поэтому работы следует провести заранее.
• Установить в собранный корпус резервуар для топлива, закрепить его чтобы он не болтался.
• Подготовить металлическую сетку, устанавливающуюся на корпус биокамина поверх резервуара с топливом. Если ячейки в сетке слишком крупные, можно использовать несколько слоев, уложенных в аппарате со смещением.
• Проложить фитиль внутри конструкции, соединив резервуар с внешней частью биокамина.
• Загрузить декоративные элементы и распределить их на сетке, при этом спрятав от глаз фитиль устройства.
• Залить биоэтанол в резервуар биокамина, запустить устройство.

Первый пуск покажет, правильно ли работает система. Если нет, то стоит ее доработать, если да, то можно приступать к полноценному декорированию внутренней и внешней стороны прибора.

Небольшой настольный вариант биокамина

К счастью, аксессуаров для биокаминов, которые позволяет задекорировать пространство внутри аппарата очень много. Вы можете использовать камни различной фактуры, цвета и формы или имитации дров и углей, альтернативные предметы. Создаются эти элементы декора из керамики, которая не боится прямого огня. Благодаря эти аксессуарам создается более полноценная картина происходящего в камине.

О внешнем антураже так же не стоит забывать. Во-первых, гармонично оформите корпус самого биокамина, подберите нужные цвета, материалы, а во-вторых, организуйте пространство вокруг прибора, например, поставьте соответствующие предметы, вроде кочерги или щипцов для работы с дровами, зажигалки и устройства для тушения биокамина.

Основные требования

Прежде всего необходимо определиться с тем, какой аппарат нам необходим: большой биокамин для установки на пол, подвесной вариант, либо совсем маленький прибор, сделанный для использования на столе, рабочем или журнальном. Для работы нам потребуются чертежи конструкции, эскизы и наброски общего вида биокамина.

В качестве основного критерия для производства следует выбрать качество. Именно качество послужит отличным залогом для длительного использования аппарата и обеспечит максимальную безопасность его эксплуатации. Таким образом даже горелка для биокамина сделанная своими руками должна работать исправно, без сбоев, ведь отопительный блок устройства самый важный.

При разработке и создании горелки для биокамина следует обратить внимание на следующие аспекты:

Подбирая материалы для топки биокаминов всегда стоит отталкиваться от высококачественных, пожаробезопасных вариантов. В частности закаленный металл будет оптимальным решением для горелки, поскольку наряду с отличными жаропрочными характеристиками, он еще и достаточно податлив для обработки. Из чего бы вы не выбирали, всегда анализируйте факторы безопасности, простоты работы с материалом

В этом плане керамика красива, но не так доступна для обработки.
Разрабатывая чертеж горелки биокамина специалисты советуют уделить особое внимание топке и резервуару для хранения топлива. Желательно сделать отсеки для биоэтанола с толстым дном и стенками, чтобы предотвратить возможные нарушения в работе системы

Свой биокамин необходимо сделать безопасным для использования, максимально уменьшить вероятность деформации его корпуса, исключить возможность выливания топлива из бака.

Основная часть любого биокамина

Кроме безопасности, следует учесть и другие нюансы в работе прибора. Например, для равномерного распределения огня внутри аппарата можно положить поверх горелки металлическую сетку. Она дополнительно станет основой для декоративных элементов

Так же важно учитывать расстояние от горелки до стенок защитного экрана биокамина. Желательно выдержать его не менее 10-15 сантиметров

Если устройство биокамина предполагает несколько горелок, то их необходимо разместить на некотором удалении друг от друга.
Внутреннее устройство горелки для биокамина несложное, здесь очень важную роль играет фитиль, который соединяет топливный блок прибора с внешней частью. В процессе работы устройства биоэтанол пропитывает ткань фитиля, тем самым поднимаясь из резервуара в очаг. В качестве фитиля можно использовать шнурок, следует аккуратно проложить его внутри аппарата и вывести в незаметном месте наружи, скрытом декоративными элементами.
Проводя работы по сборке прибора, следует внимательно проверять все крепления на предмет надежности. Если схема сборки составлена неверно, следует усовершенствовать конструкцию аппарата и продумать новый вариант.
Когда топка биокамина собрана, необходимо не только визуально оценить полученный результат, но и убедиться в отсутствии деформаций прибора, появившихся при сборке. Если видимых нарушений нет, то можно продолжить работы по подготовке аппарата к работе.
Продумывая устройство биокамина и разрабатывая чертежи, следует определиться с внешним видом устройства. Немаловажную роль здесь будет играть портал или защитный экран, созданный из огнеупорного стекла, построенный таким образом, что обзор на огонь будет со всех сторон и углов.

Дизайн

• В интерьер стиля хай-тек легко впишется камин треугольной или круглой формы.
• Для гостиной в минималистичном стиле, где преобладают простые формы и, как правило, выбирается мебель небольшого размера, камин можно расположить в углу. Если комната маленького метража, экокамин может быть устроен на столе или на полке.

• Стиль прованс не теряет популярности. Биокамин в таком помещении подчеркнет уют, поэтому он может чем-то напоминать печь. Для декора отлично подойдет кирпич, камень или другой натуральный материал. Если искусственно состарить предметы интерьера, такая гостиная приобретет неповторимый шарм.
• В отличие от классического, стиль модерн в интерьере выглядит незамысловатым и даже немного простым. Функциональность каждой вещи – вот основная черта современного модерна, поэтому экокамин, несмотря на свою основную декоративную принадлежность, должен максимально напоминать по внешнему виду традиционный дровяной или угольный камин.

Особенности изготовления горелки

Перед началом работы по созданию экокамина важно определиться с моделью очага: будет ли это большое устройство, установленное на полу, подвесной вариант у стены либо компактный прибор, который можно поставить на стол. От этого напрямую зависит размер горелки

Определившись, попробуйте набросать проект биокамина, чтобы на его основе подготовить чертежи конструкции, а также отопительного элемента. Поскольку принцип работы различных моделей обычно совпадает, на первый план выходят дизайн и функционал.

Важно уделить большое внимание качеству используемых материалов, поскольку от этого зависит безопасность работы очага, а также срок его использования. Выполненный из прочных заготовок отопительный блок будет работать исправно и без сбоев

Хотя биотопливо для каминов часто фасуется в пластиковые бутыли, это не означает, что горелку можно сделать из пластика: подобное устройство должно быть полностью выполнено из металла.

Правила безопасности требуют, чтобы внутренняя поверхность емкости, используемой для изготовления горелки, не имела дополнительного покрытия (эмалированного, тефлонового или другого)

Наиболее долговечные и надежные приспособления изготовляются из стали-нержавейки, поскольку подобный материал совмещает высокую химическую и термическую устойчивость. Возможно также применение обычной конструкционной стали, хотя ее показатели качества несколько ниже.

Для изготовления топливного блока важно применять заготовки с толстыми стенками. Тонкие детали при нагреве будут деформироваться, что может привести к разгерметизации швов и утечке топлива, вследствие чего может начаться возгорание

Величина и параметры емкости для горючего зависят не только от габаритов модели, но и от конструктивных особенностей. Если резервуар для топлива не предполагает использования абсорбента, емкость можно сделать невысокой. При этом желательно сделать так, чтобы в горение была вовлечена только небольшая поверхностная часть горючего материала

Горелки для биокамина можно также оборудовать защитным экраном из стекла. Для этой цели лучше взять огнеупорный материал. Если его нет под рукой можно применить обычное стекло, например, взяв его из рамочек для фотографий формата А4. В этом случае следует предусмотреть большее расстояние от горелки, чтобы материал не лопнул от перегрева.

Для того чтобы пламя равномерно распределялось во все стороны, топливный бак рекомендуется накрыть сверху металлической сеткой. Подобная деталь также послужит основой для укрепления декоративных элементов.

В качестве металлической сетки для биокамина можно использовать обычную строительную сеть или даже приспособление для духовки (барбекю), которое обрезается до нужных размеров

Для розжига самодельной горелки используется фитиль, который можно изготовить из обувного шнурка. Один его конец укладывается в наполненный биотопливом резервуар, второй выводится наружу и поджигается. Особенно эффектный вид имеет экокамин, внешний фитиль которого спрятан между декоративными элементами.

Расстояние от горелки до стеклянного экрана должно составлять примерно 15 см, такую же дистанцию следует соблюдать между несколькими отопительными элементами, если они установлены в одном биокамине.

Одна горелка рассчитана на площадь в 16 квадратных метров: этот норматив следует принимать во внимание при планировании устройства очага с несколькими отопительными устройствами. Как только горелка биокамина будет собрана, необходимо визуально оценить конструкцию, сверить ее с чертежом, а также убедиться в отсутствии деформации

При выявлении дефектов следует разобрать устройство и вновь тщательно подогнать детали

Как только горелка биокамина будет собрана, необходимо визуально оценить конструкцию, сверить ее с чертежом, а также убедиться в отсутствии деформации. При выявлении дефектов следует разобрать устройство и вновь тщательно подогнать детали.

Промышленное производство

Самостоятельное изготовление биокамина подходит далеко не всем. Зачем изобретать велосипед, когда за приемлемую цену в магазине можно купить достойнейший аппарат, созданный предприятием изготовителем подобных систем. Промышленное производство биокаминов позволяет создавать устройства более надежные, безопасные, оснащенные самым разнообразным функционалом:

• Биокамины продающиеся в магазинах зачастую имеют возможность дистанционного управления, например, с телефона, планшета или пульта. Вы можете удаленно включить аппарат, настроить величину пламени и интенсивность горения.
• Они оснащены различными датчиками, контролирующими работу биокамина, которые в случае повышения температуры, увеличения размера пламени или других неприятных ситуаций сразу же блокируют доступ к топливу, и выключают прибор.
• Очень часто системы снабжены звуковым оформлением, позволяющим создать полноценную имитацию настоящего камина.

Промышленное производство экологических каминов

Предприятия производители биокаминов понимают, что их устройства могут быть размещены в самых разных интерьерах, поэтому дизайн аппаратов может быть также самым разнообразным. В редких случаях предприятия производят индивидуальные биокамины на заказ, которые обычно отличаются лишь декоративным оформлением.

В последнее время количество фирм, занимающихся производством подобных систем растет. Ведь производство биокаминов — это современный, интересный и динамичный бизнес, который зародился не так давно, но развивается очень быстро.

Как сделать биокамин своими руками

Прежде всего, хотим напомнить, что даже такая несложная конструкция в готовом виде требует не малых финансовых затрат. Но выгоднее изготовить её собственными руками. Материалы для этого продаются в любом строительном супермаркете. Особые навыки работы не требуются.

Чтобы приступить к монтажу конструкции, должны быть подготовлены следующие материалы:

• средней толщины, жаропрочное стекло;
• силиконовый герметик для заделки швов;
• емкость из металла или жести;
• металлическая сетка среднего размера с мелкими ячейками;
• декоративные элементы (искусственные камушки или округлая галька);
• фитиль;
• топливо (специальное биогорючее!).

Биокамин в интерьере квартиры, конструкция, плюсы и минусы, настольный биокамин своими руками.

Выход для обитателей многоэтажек в мегаполисе есть – биокамин, который не только согреет душу, но и украсит интерьер.

Конструкция биокамина

Основной элемент камина изготавливается в одном из двух исполнений:

• Горелка-стакан, представляющая ёмкость из листовой коррозионностойкой стали, заполненную биоэтанолом.
• Топливный блок – более функциональный, удобный и пожаробезопасный вариант. В нём установлена крышка-заслонка, с помощью которой можно регулировать интенсивность горения. Второе назначение крышки – защита топлива от испарения и попадания в него посторонних предметов.

По своей сути биокамин представляет собой технологичную горелку, которую можно декорировать в соответствии со стилевым решением комнаты – металлом, камнем, стеклом, древесиной, полимерными материалами.

Биокамин в стене

Дымоход для такой конструкции не требуется, поэтому её можно установить в любом месте квартиры даже в стене.

Топливо для биокамина

Заправляют этот прибор биоэтанолом, получаемым из спирта. Сырьём для такого спирта чаще всего выступают кормовые культуры, богатые крахмалом – свёкла, сахарный тростник, картофель, кукуруза. В перспективе для производства биотоплива планируется использовать водоросли «хлорелла».

Топливо для биокамина

Благодаря такому натуральному топливу эти устройства получили второе название – экокаминов. Биоэтанол горит ровно, без искр и дыма, сажи и копоти, без выброса вредных веществ.

Для розжига камина используют зажигалку или длинную спичку. В начале горения может возникнуть резкий запах, который, при желании, улучшают добавками ароматических масел.

Плюсы биокаминов

1. Экокамин – новый гость на рынке отопительного оборудования. Это не только модный, но и достаточно функциональный элемент интерьера.
2. Биокамин удобен, благодаря отсутствию дымохода. Не требуются фундамент и жаропрочная обвязка. Основную долю таких изделий изготавливают переносными, остальные можно крепить к полу, стенам и даже – подвешивать к потолку.
3. Очаг можно купить отдельно, а портал сделать самостоятельно из любого, наиболее доступного или желаемого материала. Вариант – установка очага в топку уже готового камина.
4. Очаги промышленного производства поставляются в комплекте с защитным кожухом, поэтому портал можно изготовить даже из древесины без опасения поджечь квартиру.
5. При сгорании биотоплива выделяются водяной пар и угарный газ в небольших концентрациях, не опасных при стандартных способах проветривания.
6. Если в обычном камине часть тепла уходит в дымоход, то биокамин всю тепловую энергию отдаёт в помещение. Камин средних габаритов аналогичен по мощности электрообогревателю на 3 кВт.
7. В базовой конструкции этого отопительного устройства нет движущихся частей и трущихся деталей. При нормальной эксплуатации экокамины можно отнести к «вечным» приборам.
8. Биотопливо не образует нагар, поэтому уход за этим устройством ограничивается такой же протиркой, как и для других предметов мебели.
9. При желании можно приобрести «навороченный» биокамин с электронным управлением, которое осуществляют с пульта, планшета или смартфона.

Минусы биокаминов

Основной – высокая стоимость спирта. Горелка средних габаритов потребляет до 400 мл биотоплива. Но есть и другие ограничения – обязательная организация проветривания и требования по площади комнаты, которая для полногабаритных конструкций должна превышать 25 м2.

Общие сведения

Изготовление биокамина — это довольно трудное мероприятие, которое требует значительных затрат времени и денежных средств. Кроме этого, нужно владеть навыками подобной работы или хотя бы иметь общее представление о ней.

Устройство биокамина

Перед тем как сделать биокамин своими руками, необходимо подробно изучить, как он устроен. Независимо от вида, он состоит из одних и тех же элементов.К ним относятся следующие:

1. Отопительный блок. В качестве этого элемента может выступать топливный бак с задвижкой или обыкновенная горелка. Как правило, блок изготавливается из нержавеющей стали или металла. Материал выбирается довольно толстый, что помогает защитить устройство от воздействий больших температур и повысить продолжительность его работы. Объём топливного бака может варьироваться от 60 мл до 5 литров.
2. Корпус. Его форма и размеры напрямую зависят от дизайна интерьера. Среди множества моделей выделяются открытые и закрытые корпуса. В обоих случаях можно выбрать оригинальную конструкцию, которая идеально впишется в помещение и поможет создать в нём уют и тепло.
3. Декоративные элементы. Эти небольшие детали изготавливаются из огнеупорных материалов и предназначаются для украшения изделия. Чаще всего, ими могут быть различные камни для горелок, кованые решётки, керамические поленья и прочие атрибуты каминов.

Разновидности изделий

Перед тем как изготовить биокамин для квартиры своими руками нужно определиться с местом его расположения в комнате. От этого фактора будет зависеть вид выбираемого изделия. Существует три основных варианта:

Настольные. Это небольшие конструкции, которые могут делаться различных форм и оформляться миниатюрными элементами. Пламя в них находится за специальным защитным экраном, что исключает возможность случайного получения ожога и образования очага возгорания. Настольные изделия выполняют только декоративную функцию и абсолютно не обогревают комнату.

Декоративные настольные биокамины безопасны в использовании

Настенные. Эти биокамины мастерятся из стекла либо металла. Их длина может достигать 1 метра, что сделает устройство довольно тяжёлым. Из-за этого нужно предусматривать специальные крепежи для поддержания увесистой конструкции.

Настенные биокамины подойдут для любого богатого и статусного помещения

Напольные. Это самый красивый и часто используемый вид биокамина. Свою популярность он получил благодаря схожести с настоящими деревянными изделиями. Напольные устройства могут монтироваться в стену или нишу либо располагаться в углу комнаты.

Напольный – самый распространенный вид биокамина

Преимущества и недостатки

Сделанный своими руками экокамин, как и любое другое устройство, имеет свои положительные и отрицательные стороны. Первых значительно больше, поэтому можно смело выбирать вид и начинать его монтаж. При этом не стоит забывать о недостатках, так как они могут сильно повлиять на комфорт в помещении и создать его владельцам дополнительные неудобства.

К преимуществам биокаминов можно отнести такие:

Простота конструкции. Изделие не требует дорогостоящего дополнительного оборудования, прокладывания дымохода и вентиляции. Кроме этого, установка выполняется без согласования с различными инстанциями и соседями.

Лёгкость конструкции. Как правило, даже самые габаритные модели редко весят более 100 кг. Эта особенность позволяет упростить процесс транспортировки и монтажа.

Безопасность

При соблюдении простейших мер предосторожности риск получения какой-либо травмы или возникновения пожара сводится к минимуму.

Экологичность. Во время работы декоративное устройство не выделяет вредных для организма человека веществ и не загрязняет атмосферу

Кроме этого, в процессе эксплуатации не образуется дым или сажа.

Простота обслуживания. Управлять биокамином сможет даже ребёнок. Для этого не нужно знать особенностей конструкции, а достаточно просто изучить предоставленную инструкцию.

Дополнительное увлажнение воздуха. Эта полезная функция основывается на выделении углекислого газа и водяного пара.

К отрицательным характеристикам относят:

1. Малое количество выделяемого тепла. Даже самые мощные и габаритные изделия не способны обогреть помещение, в котором они установлены.
2. Необходимость частого проветривания комнаты и обустройство хорошей вентиляции.
3. Высокая стоимость устройства.

Топливный блок своими руками

Хотя готовые покупные блоки имеют сравнительно невысокую стоимость, многие предпочитают самостоятельное изготовление. Перед началом сборки возьмите за основу следующие советы:

• Если вы хотите добиться максимально продолжительного горения пламени, используете пропитанную биоэтанолом или спиртом минеральную вату;
• Также вы можете полностью отказаться от какого-то наполнителя. В этом случае такой камин не сможет качественно обогревать помещение, а стенки самой конструкции должны быть максимально высокими.

Внутренняя часть наполнена керамическим уплотнителем с пористой структурой

Принцип работы и функционирования данной конструкции отображён на следующем фото

Собираем бак без использования наполнителей

Для сборки топливного резервуара без присутствия наполнителя, воспользуетесь следующей пошаговой инструкцией:

1. За основу берётся нержавеющая сталь, толщина которой не должна быть меньше 2-3 миллиметров. Изготавливаем из неё основание, исходя из размеров отмеченных вами на чертеже. При этом стеки основания должны иметь высоту не менее 4-6 сантиметров. Данная ёмкость необходима для залития в неё топлива;
2. Оснащаем нашу конструкцию ограничителем и определяем небольшой участок, на котором и будет происходить процесс горения топлива;
3. В ёмкость устанавливаем предварительно собранный металлопрофиль, имеющий П-образные очертания. Он должен легко вставляться во внутреннюю часть резервуара;
4. Ширина данного элемента должна быть на 1-2 сантиметра уже самой подложки. На одной из стенок профиля делаются отверстия;
5. Для того чтобы биоэтанол мог полностью прогорать, оснастите резервуар небольшим уклоном на его дне. Для данных целей нам понадобится гипс, который заливается в ёмкость, после чего она наклоняется и остаётся в данном положении до полного застывания раствора. На последнем этапе одна сторона профиля подрезается.

Изготовление с применением стекловаты

Боля создания своими руками боле усовершенствованного и идеального блока, рекомендуем воспользоваться следующей инструкцией:

1. Схема сборки является аналогичной первому руководству. Однако в месте размещения и установки металлического профиля, выполняем дополнительное закладывание стекловаты;
2. Не следует заменять стекловату, базальтовыми или любыми другими заменителями данного материала. Так как именно стекловата обладает следующими качествами и особенностями: хорошо впитывает любые жидкости, дышит и пропускает вырабатываемый пар в результате прогорания биоэтанола, в её составе полностью отсутствуют формальдегиды.

Топливный бак для встраиваемых очагов

Покупная модель открытого типа со стекловатой

Настольный биокамин с округлой горелкой

Топливный блок для биокамина своими руками, можно сделать из недорогих подручных материалов и тем самым выгодно сэкономить свои денежные средства. Емкость, изготовленная согласно инструкциям, прилагающимся к данной статье, гарантированно долговечная и безопасная. Сделать такой бак можно как из листовой нержавеющей стали, так и применив уже готовое основание (кружка, глубокое блюдце).

Разбираем принцип работы

Своим существованием биокамин обязан давно изобретенным устройствам – обычной спиртовой горелке и масляной лампе. Принцип действия следующий: в емкость с жидким топливом погружен элемент из мелкопористого материала – фитиль. Горючее, подчиняющееся физическому закону капиллярного подъема жидкости, пропитывает его до самого верха и испаряется через открытый проем. Если эти пары поджечь, то получаем ровное устойчивое пламя, как изображено на фото.

Сердцем биокамина, изготавливаемого из современных материалов, является топливный блок круглой либо продолговатой формы. Он включает в себя такие основные элементы (показаны ниже на схеме):

• емкость из нержавеющей стали с заправочной горловиной, оснащенная сверху открытым проемом – горелкой;

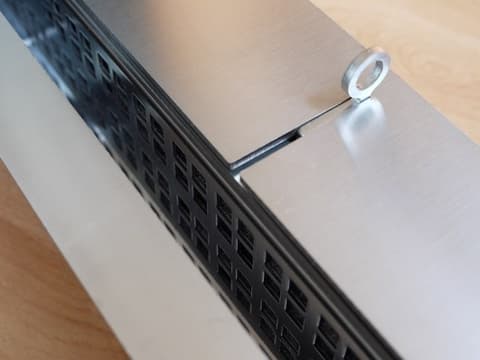

• заслонка или крышка, перекрывающая доступ воздуха и предназначенная для тушения камина;
• несгораемый керамический наполнитель со множеством мелких пор;
• система бортиков, не позволяющая горючему выплескиваться наружу;
• небольшие переносные конструкции оборудованы защитой от воспламенения при опрокидывании.

В более дешевых вариантах вместо керамики может применяться негорючее волокно

Угловой вариант настенного биокамина

По способу оформления экокамины делятся на такие разновидности:

1. Настольные. Отличаются небольшими размерами и мобильностью, но требуют аккуратности в процессе пользования. Изделие нельзя ставить и разжигать под горючими предметами интерьера (например, полками).
2. Напольные модели оснащаются как точечной, так и продолговатой горелкой. Их можно переносить, но ставить – только на пол.
3. Настенные варианты отличаются прямоугольной формой и могут комплектоваться несколькими горелками.
4. Встраиваемые. Предназначены для установки в нишу или внутрь готового каминного портала.

Настольные модели (слева) и встраиваемые (справа)

Как функционирует топка биокамина заводского изготовления, смотрите на видео:

Экологичность

Работая на биоэтаноле, экологически чистом биотопливе, камин с приставкой «био» не производит вредных веществ, поскольку в процессе горения выделяется только углекислый газ и вода. Дыма и копоти нет, собственно, по этой причине, такой камин не требуют монтажа дымохода.

Мобильность

Установить биокамин можно и на этапе ремонта, и после его завершения. Отдельные модели могут быть переносными, например, настольные или напольные биокамины.

Пожарная безопасность

Биокамин имеет высокую степень пожарной безопасности. Специальная конструкция топливных блоков препятствует возникновению хлопков или взрывов, не допускает перегрева и пролива горящего топлива.

Обогрев помещения

Тепловая мощность биокамина, в зависимости от размера, может приравниваться к работе двух стандартных электрических обогревателей – в среднем от 2 до 6 КВатт, при КПД = 95%.

Простота в эксплуатации и установки

Существуют определенные правила эксплуатации биокамина, обозначенные в прилагающейся инструкции. Но в целом, ничего сложно в них нет

Важно, что наши биокамин можно потушить в любое время

Для биокаминов не требуется монтаж дымохода, вытяжки и подобных инженерных коммуникаций. Подключение к электросети для каминов со спиртовыми горелками с ручным розжигом не нужно, но если у вас автоматическая модель, то надо предусмотреть рядом вывод на розетку.

Легкость в уходе

Камин на биоэтаноле не требует особенного ухода,  нет необходимости в покупке специальных моющих средств – достаточно протирать внешние поверхности биокамина мягкой тряпочкой. Если камин имеет стеклянные детали, то для их очистки можно применять специальную жидкость.

Полезные советы и выводы

Чтобы использование биокамина было безопасным и для повышения срока эксплуатации, редакция сайта santehnikportal.ru рекомендует придерживаться нескольких несложных правил:

1. Не ставьте тару с топливом вблизи открытого огня.
2. Дозаправку топливного блока делайте только после того, как он полностью остынет.
3. Не разжигайте огонь легковоспламеняющимися материалами: бумагой, деревянными щепками, пластиком.
4. Ни в коем случае не добавляйте топливо в горелку в процессе ее горения.
5. При попадании капель горючего на корпус прибора или пол, тщательно вытрите остатки топлива сухой ветошью.

Таким образом, биокамин своими руками – это отличная альтернатива громоздким традиционным печам с дымоходом, сажей и твердым топливом. Экологические обогреватели не только обогревают помещение, но и создают в нем неповторимую атмосферу теплоты и уюта. Однако нужно помнить о технике безопасности и рекомендациях при использовании биотоплива, чтобы не допустить возгорания конструкции.
