Кран маевского: принцип работы и секреты монтажа

Где правильно нужно устанавливать воздухоотводчики

При монтаже системы отопления установка воздухоотводчиков является обязательной процедурой, для определения нужного количества необходимо знать, куда ставить эти приборы. Воздухоотводчики рекомендуется располагать в следующих местах:

Самые верхние точки системы. Если при монтаже трубопровод поднимается вверх, обходя какое-либо препятствие, и затем опускается вниз к теплообменным приборам, сверху следует установить автоматический воздухоотводчик для системы отопления. Это предотвратит завоздушивание по той причине, что легкий воздух всегда поднимается вверх и скапливается в трубопроводе на верхнем этаже.

Рис. 9 Виды автоматических воздухоотводчиков

• Радиаторы отопления. Радиаторные теплообменники имеют сложную форму, включающую в себя большое количество секций – это создает удобные полости для скопления воздуха. Поэтому в радиаторах всегда используются выпускные краны Маевского, в индивидуальном отопительном контуре они устанавливаются на каждый радиатор вне зависимости от схемы подключения (однотрубная, двухтрубная, нижняя, боковая, диагональная). Радиаторные ручные модели выпускных клапанов, в отличие от автоматических, имеют малый размер, меньшую стоимость, эстетично вписываются в контур радиатора, поэтому устанавливаются на батареи в подавляющем большинстве случаев производителем и при необходимости хозяевами домов.
• Полотенцесушители. Выпускаемые промышленностью полотенцесушители сложной популярной в быту формы «лестница» всегда комплектуются воздухоотводчиком с прямым патрубком, размещенным в его верхней части. Удобнее, если полотенцесушитель оснащают воздухоотводчиком автоматическим по следующим причинам: расположенный вверху винт ручной модели неудобно закручивать, в жилых домах может периодически отсутствовать вода и ручная настройка становится хлопотной, к тому же выступающий сбоку канал портит эстетичный внешний вид нагревателя.
• П-образные отводы и байпасы. Любой участок трубопроводной магистрали с обращенной вверх петлей собирает воздух, если для отключения петли используют запорный кран, его устанавливают в самой верхней точке, используя модель со встроенным автоматическим клапаном Маевского (естественно, воздухоотводчик вверху можно установить и отдельно от вентиля).
• Система обвязки котла. Также рекомендовано оснащать клапаном обвязку котла для обеспечения безопасного функционирования нагревательного оборудования в случае завоздушивания магистрали.
• Гидрострелки. Не так часто в бытовых отопительных системах используют гидрострелки, к которым подключают циркуляционные насосы, коллекторы радиаторов и теплых полов – если устройство расположено вертикально, в его верхнюю часть вкручивают автоматический спускник воздуха.
• Коллекторы. При устройстве многоконтурных теплых полов используют коллекторы с гребенками, к которым подключают трубопровод различных контуров. Коллекторы располагаются выше уровня водяных полов и всегда оснащаются автоматическими воздухоотводчиками, которые устанавливаются в их корпус производителем, система включает в себя два прибора на подающую и обратную линии.

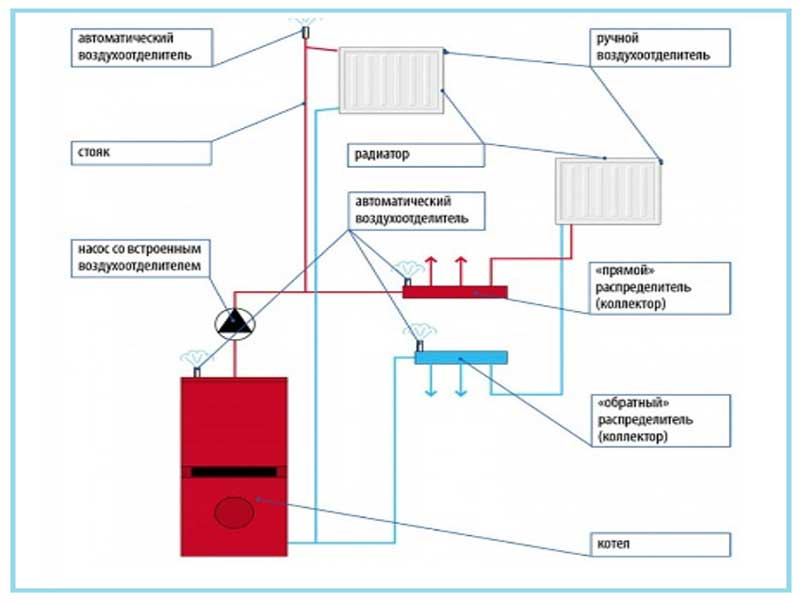

Рис. 10 Ручные и автоматические воздухоотводчики в системе отопления – схема расположения

Как установить кран Маевского

Монтаж крана Маевского довольно прост и не требует специальных навыков.

Порядок действий:

1. Слить из системы воду. Если отопительная сеть оснащена насосом, отключить его за 15 минут до начала работ.
2. Выкрутить заглушки в местах, где будут установлены клапаны. Обычно это верхняя точка радиатора, дальняя по отношению к отопительному прибору, именно в таких местах чаще всего скапливается воздух.
3. Вкрутить кран Маевского так, чтобы выпускное отверстие было направлено в сторону от стены на 45 градусов вниз – для удобства сбора воды при открытии клапана. Для герметичности рекомендуют обмотать резьбу промасленной паклей или ФУМ лентой.

Особенности монтажа в отдельных ситуациях

Проще всего устанавливать кран Маевского в современных радиаторах, где предусмотрены все необходимые отверстия.

При установке крана на разные виды труб и типы отопительных контуров нужно учесть следующее:

• В вертикальном тепловом контуре устройство монтируется в батареи на последнем этаже и на приборы, подведенные к стояку ниже оси отопления.
• В горизонтальной системе отопления краны ставятся на все приборы, где это конструктивно возможно.
• В напольном радиаторе для монтажа выбирается самая высокая его точка, кран ставится винтом вверх.
• В полотенцесушителе с нижним подключением место для установки крана предусмотрено производителем. В полотенцесушитель с боковым подключением сначала врезают тройник, а уже в него монтируют воздухоотводчик. Полотенцесушитель сложной формы лучше оснастить несколькими клапанами.
• В чугунных батареях может не быть подходящего отверстия, придется провести подготовительную работу. Нужно вырезать в заглушке отверстие чуть меньше размера резьбы крана, нарезать резьбу и затем вкрутить клапан, дополнительно изолировав место крепления.

Установка

В установке крана нет ничего сложного. Достаточно выбрать батарею, на которой он расположится, снять с него боковую заглушку.

При этом важно убедиться, что в системе отсутствует вода, потому кран маевского устанавливается вне сезона отопления, либо при полном перекрытии подачи воды при индивидуальном отоплении. Выкрутив заглушку, на ее место останется вкрутить кран маевского. Благодаря стандартной резьбе, он подходит на все современные батареи и радиаторы образца советских времен

Благодаря стандартной резьбе, он подходит на все современные батареи и радиаторы образца советских времен

Выкрутив заглушку, на ее место останется вкрутить кран маевского. Благодаря стандартной резьбе, он подходит на все современные батареи и радиаторы образца советских времен.

Как он используется

• Освободите место возле радиатора, чтобы в непредвиденной ситуации не навредить бытовой технике, мебели;
• Подготовьте таз или ведро для воды;
• Вооружитесь отверткой, которая подходит под резьбу;
• Вставьте инструмент в резьбу, которой кран маевского оснащен, и медленно вращайте отверткой. Двигаться нужно против часовой стрелки;
• Вскоре вы услышите шипение, которое свидетельствует о выходе воздуха. В этот момент прекратите вращать кран;
• Даже если звук громкий, не пугайтесь. Такой принцип работы устройства обусловлен высоким давлением, потому и звук сильный;
• Следите, когда вместе с выходящим воздухом начнется литься вода. Не спешите закрывать узел, вода должна идти равномерной струей;
• После этого аккуратно закручивайте элемент, двигаясь в противоположную сторону;
• Обязательно дождитесь, пока весь воздух выйдет. В некоторых случаях процесс занимает много времени;
• Батарея прогрелась до нужного уровня, значит, работа выполнена правильно.

Но бывают ситуации, когда после спуска воздуха радиатор не греется. Это обусловлено засорением. Вам следует вызвать сантехника, прочистить систему, или полностью заменить батарею.

Советы по эксплуатации

Установив кран, его нужно грамотно использовать себе во благо. Несколько простых правил помогут вам не допустить распространенные ошибки.

1. Устанавливать устройство нужно непосредственно на радиатор отопления.
2. Для работы с краном маевского вам понадобится одна отвертка. Если его установили в труднодоступном месте, тогда вооружитесь дополнительно специальным ключом небольшого размера.
3. Не монтируйте девайс возле источников воды и возле мест для курения. Помимо воздуха, из системы могут выходить скопившиеся взрывоопасные газы.
4. Не держите кран в открытом положении, поскольку радиатор выйдет из строя с течением времени.
5. Если вы не открывали кран длительное время, на резьбе образуется ржавчина. Чтобы не мучить себя и не прилагать много усилий, воспользуйтесь керосином. Смажьте им резьбу, подождите несколько минут. Крутите.

Применение крана Маевского в условиях нынешних систем отопления чрезвычайно актуально. С его помощью устраняются воздушные пробки, нормализуется работа радиаторов, продлевается срок их службы, а также гарантируется экономия в течение отопительного сезона.

Как вы поняли, установить его самостоятельно не составит труда, если при этом соблюдать рекомендации и придерживаться правил безопасности. Стоит девайс недорого, зато становится неотъемлемой частью вашего быта.

Как пользоваться маевским клапаном

Рассмотрим, как пользоваться краном Маевского, или проще говоря: как спустить воздух? Кран Маевского обеспечивает довольно простой процесс стравливания воздуха из отопительной системы

Особое внимание следует уделить моменту, когда в системе отопления установлен топливный насос для повышения скорости циркуляции теплоносителя. Обязательно перед операцией стравливания воздуха его необходимо выключить

Во-первых, для того чтобы снизить давление внутри контура и, во-вторых, чтобы остановить процесс перемешивания воздушных пузырьков по всему объему теплоносителя.

При соблюдении небольшого набора правил можно самостоятельно провести работу по удалению скопившегося воздуха в системе:

• применить небольшую емкость и сухую ветошь, которую необходимо установить под выпускным отверстием крана Маевского;
• приготовить ключ для поворота регулировочного винта клапана;
• для подстраховки иметь при себе раздвижной или рожковый гаечный ключ для возможной дополнительной затяжки крана в радиатор.

Кран Маевского в системе горячего водоснабжения с использованием колонки или бойлера.

Надев ключ (или вставив отвертку) на головку регулировочного винта, необходимо плавно произвести операцию открывания (выкручивание винта) до появления звука шипения выходящего воздуха. Удерживать в этой позиции винт до начала капельного выхода жидкости из радиатора. Желательно, чтобы она сливалась в приготовленную емкость. После чего плавно ввернуть винт до полного прекращения вытекания жидкости. Для этого, сухой ветошью необходимо протереть корпус крана и визуально наблюдать за выходным отверстием клапана. Если вытекание жидкости не наблюдается – кран герметически закрыт.

В случаях, когда после открывания клапана наблюдается вытекание воды из-под резьбового соединения корпуса, следует мягко подтянуть резьбу с использованием гаечного ключа до полного прекращения образования капель. Также помогут узнать, как спустить воздух из радиатора отопления видео и инструкции, найденные в интернете.

Устройство и принцип работы

Как уже отмечалось ранее, если радиаторы не развоздушивать, то горячий носитель тепла будет попадать туда в неполном размере, в результате производительность приборов существенно снизится. А у такого устройства, как кран Маевского принцип работы таков, что пузырьки воздуха удаляются из батарей центральной системы отопления, для этого потребуется лишь специальный ключ или отвертка.

Обратите внимание! Такие краны можно устанавливать не только на радиаторы, но и на полотенцесушители

Описываемые воздухоотводчики могут быть самых разных моделей и модификаций (подробнее о классификации мы поговорим позже), но все они работают по единому принципу. Грубо говоря, данное устройство представляет собой конусный шток, закрывающий сквозное отверстие после завинчивания. Если говорить о материалах, которые используются для его изготовления, то это исключительно латунь и сталь. Дело в том, что данные металлы наиболее устойчивы к влаге.

Также отметим, что, несмотря на, казалось бы, большое разнообразие вариаций, краны Маевского различаются между собой только по диаметру внешней резьбы. Он (диаметр) может составлять:

1. 0,5 дюйма;
2. 0,75 дюйма;
3. самые небольшие изделия, которые раньше встречались в чугунных батареях, а сегодня – в радиаторах напольного типа.

Таблица розничных цен

Кран Маевского, повторимся, это корпус, куда вкручивается винт в форме конуса, и, собственно, сам винт. Когда жидкость подается в систему, то очень часто появляются воздушные пробки, а при таких условиях это устройство незаменимо. Основной признак того, что система завоздушена – радиаторы недостаточно прогреваются, хотя жидкость в системе нагретая. Это случается из-за недостаточного объема этой жидкости либо низкой скорости подачи.

В соответствии с конфигурацией устройства могут открываться не только отвертками, но и ключами. В них имеется резьба, а для открытия и выпуска воздуха необходимо только провернуть его против часовой стрелки на 1/2 оборота. После этого вы услышите характерное шипение, обозначающее выход воздуха. Со временем вместе с ним будет выходить жидкость и когда она потечет равномерным потоком, можете перекрывать кран. Согласитесь, с этим справится даже далекий от систем отопления человек, ведь нужно совершить всего лишь один поворот винта.

Кран Маевского в разобранном виде

Обратите внимание! Воздухоотводчик является ручным прибором, а его применение целесообразно в отопительных системах централизованного типа. Но если такая система индивидуальная или закрытая, то в ней рекомендуется ставить автоматический кран, который автономно удаляет воздух по мере необходимости

Но это мы забегаем наперед.

Эксплуатация крана Маевского предельно проста. Для нее не нужно никаких специфических знаний или специального оборудования. Более того, резьба здесь универсальна, благодаря чему процедура установки затруднений также не вызовет.

Как делается промывка и опрессовка системы отопления ?!

Выбор места и порядок установки

Чтобы установить воздухоотводчик Маевского, достаточно просто вкрутить подходящую модель в пробку радиатора со стороны подачи. Поскольку размеры резьбы на устройстве стандартные, нужно выбрать устройство с соответствующей резьбой. Если же на радиаторе установлена пробка без резьбы, ее следует заменить.

На чугунной заглушке не сложно сделать необходимое отверстие самостоятельно. С внутренней стороны следует просверлить отверстие, а затем нарезать резьбу с наружной стороны. Понадобится электродрель, сверло на 9 мм, а также метчик с воротком 10х1.

Кран имеет правую резьбу, а пробка — левую. В процессе установки следует придержать пробку разводным ключом, чтобы ее резьба не ослабла. Следует помнить, что при вкручивании воздухоотводного крана пробка ослабляется. При откручивании крана (например, для замены), пробка завинчивается сильнее.

При установке крана Маевского следует использовать разводной или газовый ключ, чтобы затянуть устройство или придержать пробку, в которую монтируется кран

При монтаже устройства резьбу следует укрепить специальной прокладкой. Такая прокладка может быть выполнена из резины или силикона, а вот паронитовые прокладки с краном Маевского использовать не рекомендуется. Некоторые предпочитают дополнительно использовать для укрепления резьбы льняную обмотку или фум-ленту, но это не обязательно. Совет — при установке нужно направить выпускное отверстие слегка вниз. Так будет удобнее собирать воду, которая вытечет из радиатора по окончании стравливания воздуха.

Для установки кранов Маевского выбирают самую высокую точку системы, поскольку воздух поднимается вверх. При этом, конечно же, необходимо учитывать особенности устройства отопительной системы конкретного дома или квартиры.

При вертикальной схеме отопления следует поставить воздухоотводчики на все радиаторы верхнего этажа, имеющие нижнюю подающую при обратной магистрали. Также обеспечить кранами Маевского следует все приборы, подводка которых (или ее часть) до стояка расположена ниже верхней оси подключения, поскольку в этом случае удаление воздуха из системы естественным образом будет затруднено.

На схеме показан принцип установки крана Маевского при вертикальной и горизонтальной системе отопления. Кран необходим в местах скопления воздуха

При горизонтальной системе отопления воздухоотводные краны устанавливают на все отопительные приборы: батареи, коллекторы и т.п. Система теплого пола не всегда нуждается в отводе воздуха, однако очень часто такой клапан все же приходится ставить.

Отдельного внимания заслуживает монтаж воздухоотводчика на полотенцесушителе. На моделях с нижним подключением для этого даже предусмотрено специальное отверстие. А вот полотенцесушители с боковым подключением придется немного доработать. На подающую подводку монтируют металлический тройник с резьбой подходящего диаметра. При этом выходное отверстие воздухоотводного крана должно быть развернуто от стены.

Рекомендуется всегда устанавливать кран Маевского на полотенцесушитель. В зависимости от модели следует ставить один или два крана

Чтобы понять, нужно ли устанавливать воздухоотводчик в конкретном месте, следует просто представить себе движение воздуха в системе. Если понятно, что воздух может свободно перемещаться дальше по системе, кран не нужен. Если же воздух не может покинуть систему естественным путем, понадобится специальный прибор.

Как быстро и эффективно спустить воздух из батареи отопления

Проблема воздуха в системе отопления возникает довольно часто, особенно если система новая. Выражается это в том, что часть батареи совершенно холодная, тогда как другие могут быть даже слишком горячими. Меня часто спрашивали, как решить эту проблему. Очень просто – спустить воздух. Только делать это нужно грамотно.

Откуда берется воздушная пробка в батарее?

1. Неправильная подача отопления. Если все происходит медленно, воздух выйдет постепенно и без проблем. Но если все происходит быстро – могут возникнуть пробки.

2. Разгерметизация части отопительной системы. К сожалению, в этой ситуации помочь может только ремонт.

3. Повышенное содержание воздуха в воде.

К чему приводят воздушные пробки в отоплении?

1. Отсутствие нормального обогрева помещения.

2. Повышенная вероятность того, что металл, из которого сделана система, просто начнет ржаветь.

3. Из-за того, что часть системы перегревается, а другая остается холодной, металл тоже слишком быстро приходит в негодность.

4. Если подшипники циркуляционного насоса не будут плотно окружены водой, они будут быстро изнашиваться.

Как спустить воздух из батареи?

Для устранения этой неприятности есть такая штука – кран Маевского. В принципе такие краны можно поделить на три разновидности:

• Ручные. Чтобы спустить воздух, нужно взять четырехгранный ключ, открутить регулировочный винт и, стравив воздух, закрутить его обратно.

• Автоматические. В этом случае воздух спускается сам, благодаря встроенному поплавку, который реагирует на наличие воздуха в системе.

• Со встроенным предохранителем. Такие краны еще и контролируют давление в системе. Если давление превысит 15 атмосфер, кран автоматически стравит лишний воздух. Идеальный вариант для полипропиленовых или металлопластиковых труб.

Для централизованных систем отопления с характерной для них грязной водой подойдет ручной вариант (автомат такая вода просто убьет), а для частных домов хорошо подойдет автоматика, достоинством которой является еще и то, что ее удобно устанавливать в тех местах, куда с ключом не добраться.

Что касается старых чугунных батарей, то для них вообще лучше воспользоваться латунным воздухоотводником, работающим по автоматическому принципу.

Как установить кран Маевского?

Здесь ключевой вопрос – правильно определить, в какой точке будет устанавливаться кран. Для этого нужно выбрать верхнюю точку того участка, который расположен напротив того места, откуда в батарею поступает горячая вода.

Современные радиаторы уже имеют место для монтажа крана Маевского, которое закрыто заглушкой. В этом случае нужно слить воду из системы, открутить заглушку и поставить туда кран. Желательно воспользоваться уплотнителями.

В старых батареях придется просверлить отверстие в боковой части (там, где заглушка). Сразу скажу, сверлить нужно чуть меньшее отверстие, чем диаметр резьбы крана. Затем в отверстии нужно нарезать резьбу и установить кран, опять же, не забыв об уплотнителях.

Как использовать кран Маевского?

1. Поставить под кран какую либо емкость, типа тазика (просто на всякий случай).

2. Отключить минут на 10 специальные насосы (если система работает с их помощью).

3. Медленно открутить запорный винт. Обычно хватает сделать половину или даже четверть оборота.

После этого кран должен начать шипеть – значит все в порядке, значит воздух стравливается. Когда он выйдет, из крана должна начать течь вода. Не следует сразу закрывать кран – вначале вода будет выходить вместе с воздухом, что будет видно по прерывистой струе. Когда она станет ровной, кран можно закручивать.

В заключение стоит отметить, что иногда эта процедура не помогает, и батареи все равно нормально не работают. Это свидетельствует о том, что проблема была вовсе не в воздухе, а в засоре. К сожалению, устранить его смогут только профессионалы – самостоятельно с этим не справиться.

http://okanalizacii.ru/otoplenie/radiatory/kran-maevskogo-princip-raboty.htmlhttp://econet.ru/articles/kak-legko-i-prosto-prochistit-batareyu-otopleniya-ne-snimaya-ee-s-mestahttp://zen.yandex.ru/media/id/5b6e7668c13f4500aa7785a8/5cc6763298348200b0ab7cee

Статью нашли по запросам:

• автоматический кран маевского как прочистить
• Как разобрать и прочистить кран маевского
• маятник маевского батареи при пользовании им вертится что делать

По теме: ( из рубрики Разное )

Ребенок часто болеет как повысить иммунитет
Ксения Бородина дети фото
Трещат суставы, витамины от хруста в коленях
Как красить круглые глаза – макияж для больших век
Можно ли хурму при кормлении грудью?

Откуда в системе берется воздух?

Воздушные пробки внутри системы отопления появляются неизбежно в следующих случаях:

• когда проводится монтаж новой отопительной системы;
• в случае ремонта системы и удалении из нее воды;
• при установке новых радиаторов;
• при подсосе воздуха в систему в процессе ее работы;
• когда происходит постепенное выделение пузырьков воздуха из воды, что является естественным физическим явлением;
• при наличии коррозийных процессов, которые сопровождаются выделением некоторого количества воздуха. Особенно подвержены таким процессам в городских квартирах алюминиевые батареи отопления.

Устройство крана Маевского и принцип его работы

Краном Маевского это сантехническое устройство называют только в народной среде. В государственных стандартах оно относится к категории запорных кранов, называется игольчатым радиаторным воздушным клапаном.

Сейчас промышленность предлагает несколько конструкций
крана Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классическая конструкция представляет собой устройство из двух деталей:

• винта конической формы;
• корпуса.

Элементы плотно прилегают друг к другу благодаря калибровке, поэтому в закрытом состоянии кран надежно удерживает теплоноситель. Отверстие для стравливания воздуха располагается в боковой части корпуса.

Изготавливаются краны Маевского чаще всего из латуни
. Этот сплав обладает высокой степенью устойчивости к коррозии, что гарантирует долгий срок службы. В зависимости от разновидности конструкции, кран Маевского может открываться специальным ключом ICMA, отверткой или рукой.

В вертикальной отопительной системе, состоящей из нижнего трубопровода подачи воды и верхней нити отвода теплоносителя, такими элементами оснащаются все приборы, находящиеся на верхнем этаже. Краны Маевского подбираются по диаметру
и вкручиваются в верхние футорки радиаторов. В горизонтальной отопительной системе эти устройства устанавливаются на каждой батарее. Для полотенцесушителя бокового подключения в ванной используется тройник
. Он монтируется в вертикальном положении, отверстие крана должно быть направлено от стены. Установка кранов Маевского на радиаторы, конвекторы необходима, если в отопительной системе имеются участки, расположенные ниже, чем верхняя ось подключения прибора. В таком положении естественное удаление воздуха невозможно.

Обязательное развоздушивание проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах пробки скапливаются в любом случае. Требуется проводить такую работу при включении системы
после лета. Впоследствии локальные проблемы могут возникать из-за подсасывания в систему воздуха, что происходит во время ее работы, наличия в теплоносителе воздушных пузырьков. Причиной скапливания воздуха является и выделение водорода в процессе коррозии металлических частей коммуникации. Алюминиевые радиаторы без специфического покрытия внутренней поверхности постоянно выделяют этот элемент в теплоноситель, вступая с ним в химическую реакцию.

Перед проведением работы нужно:

Ручной кран Маевского обычно не используется в крупных магистралях, где скапливание воздушных пробок происходит постоянно. Для таких систем используются другие газоотводящие конструкции.

Ручной кран Маевского прост в эксплуатации
, сложностей с ним не возникает даже у тех, кто никогда не занимался обслуживанием отопительных систем. Но в местах, где завоздушивание системы происходит регулярно, целесообразно установить автоматический воздухоотводчик. Такая проблема может случиться, если монтаж труб отопления был проведен с нарушениями.Кран с автоматической
функцией удаления воздуха исключает необходимость вручную регулярно выполнять эту работу. Удобным такой вариант является для установки в труднодоступных местах.

Конструкции автоматических воздухоотводчиков могут быть различными, но принцип действия у них одинаковый. В корпусе имеется полое отделение с поплавком из пластмассы. Он при помощи флажка надавливает на шток с пружиной
, доступ к атмосфере открывается, воздух выходит. Когда полость заполняется теплоносителем, поплавок надавливает на шток, закрывая отверстие, предотвращая выход воды.

Для удобства проведения ремонта в случае неисправности или замены изношенного крана, устройство оснащается отсекающим клапаном.
Он вкручивается в отопительную систему, затем накручивается воздухоотводчик. Кран нажимает на флажок в клапане, исключая утечку теплоносителя. Автоматические воздухоотводчики в магазинах представлены в большом ассортименте. Они могут быть специальными, радиаторными, прямыми, угловыми. Поэтому подобрать такой элемент можно для любой отопительной системы.
