Что такое модульный контактор

Запуск электродвигателя через ПМ

Как известно, электромагнитный пускатель представляет собой электрический коммутационный прибор, который используется для запуска, защиты и остановки электродвигателей, работающих по асинхронной схеме.

Главным рабочим элементом любого пускателя является электромагнитный контактор для сетей переменного тока.

Обратите внимание

Именно параметры контактора определяют характеристики пускателя, такие как номинальный ток и напряжение, коммутационная износостойкость и способность.

Кроме контактора магнитный пускатель может быть оборудован аппаратами защиты и кнопочной станцией.

Подключение магнитного пускателя в трехфазную сеть

Как следует из схемы подключения , трехфазное напряжение должно быть подано на клеммы ф1, ф2, ф3. Чтобы электродвигатель начал работать, нужно чтобы сработал магнитный пускатель (ПМ) и замкнулись его контакты ПМ1, ПМ2, ПМ3. Чтобы пускатель сработал, необходима подача напряжения, величина которого зависит от мощности катушки.

Катушка магнитного пускателя получает напряжение от ф1. Но перед этим оно проходит через замкнутый контакт тепловой защиты электромотора ТП1. После прохождения через катушку пускателя ток переходит к кнопке ПУСК, а также на блокировочный контакт  магнитного пускателя ПМ4.

Далее напряжение идет на замкнутую кнопку СТОП, после чего происходит замыкание на нуле.

Он даст возможность работы электромотора после отпускания кнопки ПУСК. Это явление называется самоподхват. Чтобы остановить электромотор нужно разорвать цепь катушки ПМ. Для этого нажимают кнопку СТОП (КН2).

При этом произойдет размыкание всех контактов ПМ1, ПМ2, ПМ3, ПМ4. Электромотор остановится до последующих запусков.

Чтобы обеспечить защиту от перегрузок, данная схема содержит тепловое реле (ТП). Электромотор при перегрузках сильно нагревается, как следствие повышенного тока. В результате может произойти его поломка. Это защитное устройство срабатывает при увеличении тока на фазах, происходит размыкание его контактов. В результате имитируется работа кнопки СТОП.

Схема включения в режиме реверса

Выше изложенная схема подключения подходит для электромоторов, работающих в постоянном режиме (циркулярки, насосы и пр.). А вот для агрегатов, которые должны менять направление вращения мотора нужно несколько иное подключение пускателя.

Это кран-балки, лебедки, открыватели ворот и др. Как видно из схемы на изображении, для подключения таких аппаратов необходимо два идентичных пускателя. Кроме того, необходима трехкнопочная схема. То есть должно быть две кнопки ПУСК и одна СТОП.

Важно

Иногда в таких схемах возможно применение и двухкнопочной схемы, но только в случаях очень кратковременных промежутков работы (3-10 с). В таком случае обе кнопки нормально открытые, а самоподхват не используется. В результате агрегат активизируется лишь во время нажатия кнопки.

Когда же она отпущена, аппарат не работает. В остальном же приведенная схема аналогична вышеуказанной.

Подключение ПМ в однофазную сеть

Через магнитный пускатель можно подключить и электромотор, предназначенный для однофазной сети. Для начала также необходимо определиться с типом пускателя. Они классифицируются согласно рабочему току.

Маркируются типы пускателей цифрами от 1 до 7. Чем больше цифра, тем на больший ток рассчитан аппарат. Кроме того, для работы в однофазной сети, катушка пускателя должна быть рассчитана на напряжение 220 В.

Согласно схеме, приведенной на рисунке, необходимо сделать ввод на силовые разомкнутые контакты. Электромотор необходимо подключить к выходу силовых контактов самого пускателя. Питание кнопок ПУСК и СТОП нужно брать с вводов силовых контактов пускателя.

Например, фаза должна быть подключена к кнопке СТОП замкнутого контакта. Далее она должна подключаться на кнопку пуска нормально разомкнутого контакта. А уже с контакта кнопки ПУСК на контакт катушки самого пускателя. Ноль же нужно подсоединить ко второму контакту катушки пускателя.

Чтобы зафиксировать включенной позиции пускателя, необходимо осуществить шунтирование блок контактом пускателя кнопки ПУСК нормально замкнутого контакта.

Как видим, подключение этого элемента как в трехфазную, так и в однофазную сеть, не является очень сложной задачей. Но все же, чтобы его осуществить, необходимо изучить теоретическую базу и подготовиться. В результате можно осуществить правильное подключение, не затратив много времени. Естественно, все описанные операции должны проводиться лишь квалифицированным электриком.

Классификация контакторов

По виду приложенного напряжения:

• Постоянного напряжения.
• Переменного напряжения.

По роду тока во вторичной цепи:

1. Постоянного тока.
2. Переменного тока.

По количеству коммутируемых полюсов:

• Один полюс.
• Два полюса и т.д.

По наличию устройства гашения дуги:

• Присутствует устройство гашения.
• Отсутствует.

При срабатывании устройства в сети возникают импульсы, которые вредно влияют на другие системы, получающие электропитание из этой же сети, возникают так же и радиопомехи. Соседние устройства могут работать неправильно в этих условиях. Для исключения этого эффекта, некоторые типы контакторов комплектуются системой защиты от помех, которые сами вырабатывают.

Принцип работы контактора: на катушку подается электрически ток, который создает электромагнитное поле, которые намагничивает сердечник.

При включении больших нагрузок имеющих индуктивный характер с помощью контактора, между его контактами возникает электрическая дуга, приводящая к обгоранию активного вещества на пластинах коммутации. Обычно, для улучшения характеристик в месте соединения, используют серебро. Оно имеет довольно большую цену и в случае выгорания приводит к дополнительным расходам на восстановление или замену.

Для того, чтобы исключить этот недостаток, контакторы оснащают дополнительными устройствами, способными гасить возникающую во время соединения электрическую дугу. Контакторы способны соединять нагрузку с очень большим напряжением и током.

Схема подключения контактора ABB esb 20-20 на 220В через выключатель

Ниже показана наглядная схема работы контактора через выключатель.

Собирается она следующим образом:

На выключатель подводится «Фаза», которая, пройдя через него, возвращается на управляющую клемму А2 контактора. На второй клемме А1 постоянно подключен «Ноль».К клемме 1 контактора, подключена так же фаза, а к клемме 2 подсоединен проводник идущий к нагрузке.

Принцип работы прост: как только вы нажимаете клавишу выключателя, электрический ток попадает на клемму контактора А1, а значит и на катушку. Далее, по принципу электромагнита, замыкаются внутренние контакты, которые в нормальном состоянии разомкнуты, и электрический ток поступает к потребителям — электрооборудованию. Стоит щелкнуть клавишей выключателя еще раз, электрическая цепь разрывается, и контакты внутри модульного контактора размыкаются, обесточивая оборудование. Всё довольно просто.

Ко вторым клеммам 3-4, вы сможете подключить еще нагрузку до 20А, например, вторую группу светильников. Соответственно суммарно, контактор выдержит порядком 9 кВт (ток — 40А) мощности.

Если собирать подобную схему без использования контактора, просто пропустив фазу общего питающего кабеля всех групп освещения через выключатель, сразу возникают проблемы:

— Вы ограничены максимальным током, который выдерживает выключатель, редко эта величина больше 10А.

— Так как выключателе отсутствуют любые системы защиты контактов – он бы быстро выйдет из строя, подгорят контактные площадки или расплавится корпус. Возможно возникновение пожара.

Как видите, в подключении контактора через выключатель нет ничего сложного. И теперь, понимая логику работы и порядок подключения, вы сможете самостоятельно разработать и реализовать интересные, а главное полезные в хозяйстве схемы управления оборудованием, с использованием контакторов.

4+

У многих функция «отключение всего света одной кнопкой» плотно ассоциируется с умным домом, так как это самый понятный его элемент. Если мы управляем всем светом (то есть, весь свет подключен к контроллеру), то, конечно, самый простой сценарий — это выключить весь свет сразу при уходе из дома.

Реализовать эту функцию можно запросто безо всякого умного дома. Для этого нужно в электрощиток поставить контактор, который по внешнему сигналу будет отключать свет дома. При желании можно поставить контактор ещё и на отключаемые розетки.

Контактор, он же пускатель — модульный элемент, который ставится на DIN рейку и позволяет по управляющему сигналу включать и выключать мощную нагрузку. Вот, например, контактор ABB ESB24-40

Это контактор имеет 4 полюса (то есть, 4 группы контактов), максимальная мощность коммутации каждой из 4 групп контактов 24 ампера. Такого контактора вполне достаточно в большинстве случаев, чтобы полностью отрубить весь свет квартиры или загородного дома. Если у нас однофазное питание и мощность не превысит 20 ампер (то есть, 4.4 киловатта), то достаточно будет двухполюсного контактора ESB20-20

На верхние контакты подаётся ввод питания, с нижних оно идёт на освещение

Можно наоборот, не важно. На контакты А1 и А2 надо подать управляющее напряжение

У контакторов ABB есть модели с управляющим напряжением 24, 48, 110, 230 и 400 вольт постоянного или переменного тока.

При работе с промышленным контроллером, который обычно напряжение на выходах 24 вольта, лучше использовать контактор с управляющим напряжением 24 вольта. Если контроллера и какой-либо автоматики нет, то удобнее использовать питание 230В.

Кстати, большинство контакторов нормально-открыты, то есть, при отсутствии управляющего напряжения цепь разомкнута. Есть контакторы с нормально-замкнутыми контактами, на них надо подать напряжение, чтобы они разомкнулись. Например, ABB 24-22 имеют 2 группы НЗ контактов и 2 группы НО контактов.

Ещё один вариант — импульсные реле, на которые надо подавать не управляющее напряжение, а короткий импульс. Можно использовать моностабильные клавиши. Один раз нажали — включилось, ещё раз нажали — выключилось. Это даст нам возможность управления импульсными реле с нескольких мест.

Более интересный вопрос в том, как управлять функцией «выключить всё».

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса

И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1

Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже

Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Особенности схем

Из иллюстраций, на которых показано, как устроен контактор, очевидно, что в нем нет какой-либо защиты. Но эксплуатировать схемы, в которых нет хотя бы плавких предохранителей, недопустимо. Особенно при наличии несварных и неспаянных соединений проводов и кабелей. В соединениях, выполненных с использованием метизов, при ослаблении прилегания контактов лавинообразно увеличивается переходное сопротивление. И, как следствие этого, нагрев токопроводящей жилы, расплавление изоляции, короткое замыкание и, возможно, воспламенение чего-либо.

Подобное ухудшение контакта может быть в любом электротехническом изделии, в котором провод прижимается винтом. Если этим изделием будет автоматический выключатель, в котором имеется тепловая защита, он отключится из-за нагревания корпуса. Однако контактор или магнитный пускатель такой защиты не имеют. Поэтому регулярный периодический осмотр и плавкие предохранители — единственная мера противодействия таким неисправностям.

Схема с контакторами (магнитными пускателями) всегда дополняется защитными элементами. В электроприводах, в которых эти коммутаторы находят самое широкое применение, такими элементами являются тепловые реле. Пример схемы электропривода с использованием контактора и тепловых реле показан далее.

Схема включения-выключения с тепловой защитой трехфазного двигателя

1 — автоматический выключатель;

2 — кнопочная станция (альтернативное название «кнопочный пост»);

3 — дополнительные контакты (в данной схеме — магнитного пускателя);

4 — основные контакты (в данной схеме — магнитного пускателя);

5 — катушка магнитного пускателя;

6 — элементы термореле;

7 — трехфазный двигатель.

Инструкции по подсоединению

Подсоединение к 3-фазной сети Возможно подключение 3-фазного питания через катушку МП, функционирующей от В.
Если надпись гласит В АС или рядом с стоит значок переменного тока , то для работы схемы управления потребуется фаза и ноль. Последняя предназначена для быстрого рассоединения контактов, от скорости которого зависит величина электрической дуги.
Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы. Графическое изображение по управлению, которое составляют катушка, кнопки и дополнительные контакторы, которые принимают участие в работе катушки или не допускают ошибочных включений. Теперь, перепроверив правильность монтажа можно подать напряжение и проверить работоспособность схемы.
Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса. После выполнения вышеуказанных действий электродвигатель будет отключён и готов к последующего пуска с кнопочного поста. Кнопки управления пускателей В общем случае потребуется две кнопки: одна для включения и одна для отключения.
Необходимость в специфическом кнопочном контакте Известно, что контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Различаются схемы подключения МП главным образом в зависимости от того, какая катушка в нем находится. Такие кнопки обычно имеют две пары групп контактов — одну нормально разомкнутую, другую замкнутую.

Поиск на сайте

Реверсивная схема подключения электродвигателя через пускатели В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Удержание контактора во включенном состоянии происходит по принципу самоподхвата — когда дополнительный вспомогательный контакт шунтирует подключается параллельно пусковую кнопку, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии. При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Катушка приведёт в действие контакты КМ1 и они замкнут цепи с обмотками двигателя. Напряжение с обозначением — значит разные фазы.

При полном опускании якоря, контакты, отбрасываемые пружиной, отключаются Питание катушки управления после подключения магнитного пускателя реализуется от переменного тока, но для этого устройства род тока не имеет значения. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода. Тип напряжения не имеет значения, главное, чтобы номинал не выходил за пределы В. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку.

Но правильная — только одна. Это так называемый кнопочный пост. Можно также составить однолинейный графический рисунок подключения трехфазного электрического двигателя к магнитному пускателю через реле.
Магнитный пускатель. Или как подключить трех фазный двигатель

Контактор: принцип работы и правила выбора

16.01.2017

Контактор – электромагнитное устройство, совершающее частые коммутации (включения и выключения) в электроцепях большой мощности. Можно сказать точно, работа у контакторов напряженная и ответственная. Коммутации происходят с частотой от нескольких десятков до нескольких тысяч раз в час, что требует от контакторов высокой механической и электрической выносливости.

Контакторы классифицируют:

• по количеству полюсов (от 1 до пяти);
• по типу тока в электрической сети (постоянный или переменный, а иногда и оба сразу)
• по номинальному току главной цепи (контакторы работают с током силой от 1,5 до 4800 А);
• по номинальному напряжению в главной сети и вращающей катушке;
• по наличию или отсутствию дополнительных контактов.

Плюс ко всему, контакторы отличаются соединением проводников и методом установки. Полезным будет знать, что они изготавливаются с учетом климатических условий, температурных режимов, а также места и условий монтажа. Стоит отметить, что контакторы работают только с номинальным током.

При возникновении аварийной ситуации, например коротком замыкании, контактор не сможет отключить сеть. Для аварийных ситуаций (замыкание, перегрузки) устанавливают автоматический выключатель. Работа с не номинальными показателями значительно сократит срок эксплуатации устройства.

Конструкция контактора

Независимо от типа контактора, его основная конструкция остается неизменной. Это контактная, электромагнитная и дугогасительная системы, вспомогательные контакты, и возвратная пружина.

Контактная система представляет собой группу контактов, которые производят смыкание и размыкание электрической силовой цепи. В свою очередь контакты бывают двух видов: рычажные – для работы в поворотной системе, и мостиковые – для работы в прямоходной системе.

Дугогасительная система отвечает за гашение дуги, возникающей при переключении главных контактов. Дуга гасится поперечным магнитным полем, которое образуется в специальных камерах с продольными отверстиями. Магнитное поле создается последовательным подключением катушки к контактам.

Электромагнитная система производит удаленное включение и выключение устройства. Она состоит их якоря, сердечника, катушки и крепежных элементов.Когда на катушку поступает напряжение, якорь притягивается к сердечнику меняя при этом положение контактов, а контакты в свою очередь разрывают цепь.

Но конструкция напрямую зависит от типа тока, поэтому может немного различаться. В первом случае, система производит подключение и удержание якоря автоматически. Во втором – электромагнитная система может производить только включение (после включения якорь поддерживается в нужном положении с помощью защелки).

Вспомогательные контакты переключают ток в управляющей и блокировочной цепях. Как правило, они рассчитаны на напряжение не больше 20 Ампер, а на отключение не больше 5 Ампер. Вспомогательные контакты относятся к мостиковым, поэтому способны замыкать и размыкать цепь. Отключение контактора производится возвратной пружиной, в тот момент, когда с катушки снимается напряжение.

На контакторы возможно установление дополнительных модулей, что расширяет его возможности, упрощает монтаж и дальнейшую эксплуатацию. К примеру, если установить на него модуль задержки, получится контактор с задержкой. Если на 2 контактора установить модуль механической блокировки, получится обратимый контактор. Обычно они выпускаются без корпуса, и устанавливаются внутрь специальных ящиков, которые оберегают их от воздействия окружающей среды и человека.

Где применяются контакторы?

Контакторы широко применяются в управлении мощными электродвигателями (электровозы, паровозы, трамваи и троллейбусы), лифтами зданий, подъемными кранами, отопительными насосами, в общем теми устройствами, где необходимо совершать частые переключения токов высокой мощности.

Выбирая контактор следует руководствоваться следующими критериями:

• требуемой задачей, а также областью эксплуатации;
• механической и электрической выносливостью;
• количеством главных контактов;
• типом тока (постоянный или переменный)
• номинальными значениями тока и напряжения;
• климатическими условиями;
• температурными режимами;
• режимом работы.

Контактор, выбранный согласно критериям, прослужит долго и верно, а риск возникновения опасных ситуаций сойдет до минимума.

Торговая сеть “Планета Электрика” обладает широким ассортиментом низковольтного оборудования, в число которых входит большое количество различных моделей контакторов.

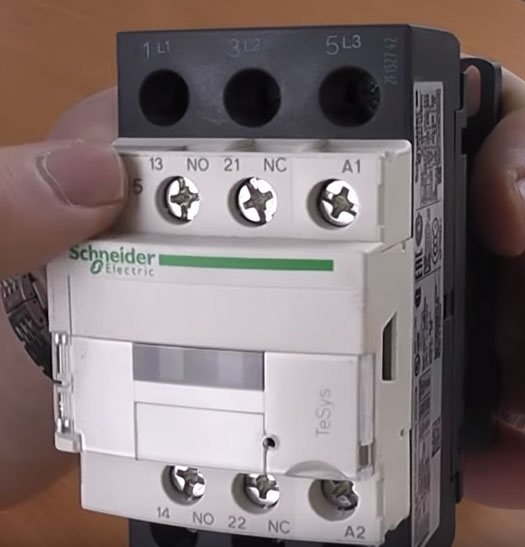

Нормально открытые и закрытые контакты

Первая цифра обозначения – это порядковый номер контакта. А вторая цифра – это функция контакта.

Например, сверху можно увидеть надписи 13-21. Снизу 14-22.

То есть, первые цифры 1-2 это порядковый номер контакта. Слева идет один вспомогательный контакт, справа второй.

А вторая цифра – это функция. Число 1-2 – это общий провод или часть нормально закрытого контакта цепи.

Число 3-4 это часть нормально открытого контакта. То есть по номерам, не раскручивая и не прозванивая механизм, не изучая его схему в паспорте, можно сразу понять, что 13-14 является нормально открытым контактом №1 (NO – normal open).

А 21-22 – нормально закрытый контакт №2 (NC – normal closed).

Все другие привычные нам электромагнитные реле, имеют такую же маркировку, облегчающую визуальное понимание функциональности устройства. Вот пример другого реле и обозначение его контактов.

Вам не нужно искать документацию на него, чтобы понять как здесь подключаться или какую функцию несет тот или иной винтовой зажим.

На корпусе также обязательно прописывается напряжение катушки, которая управляет пускателем.

Буква М7 (или другая) – это определение типа катушки в заказном номере.

Например, если у вас в контакторе марки LC1D25 сгорит катушка, вам достаточно будет при заказе указать напряжение и ее номер М7. Вы точно будете знать, что придет именно то изделие, и того размера, которое необходимо.

Еще один важный момент, на который стоит обратить внимание – это возможность использования разных типов проводов в клеммах. Если площадки будут медными, это означает, что применять алюминиевые провода недопустимо

Сечение и типы подключаемых проводов указываются в технической документации.

9 комментариев

Главная схема имеет две части: Три пары силовых контактов, направляют электрическое питание на электрическое оборудование. Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом.

И его нельзя настроить точно на номинальный ток мотора. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения.

Устройство и принцип работы Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Любая из них обладает парой входов и парой выходов. Твитнуть в Twitter Схема подключения магнитного пускателя Магнитный пускатель — это электромагнитное комбинированное устройство низкого напряжения для распределения и управления, предназначенное для выполнения пуска и разгона различных электродвигателей.

Рекомендуем: Как отремонтировать проводку в квартире

Также нельзя проводить монтаж МП в одном помещении с приборами, которые имеют ток выше А. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Изменений по фазе А не происходит. Также обычно имеется клемма для подключения заземления. Теперь можно подключить провода или кабели силовой цепи, не позабыв о том, что рядом с одним из них на входе присутствует провод на схему управления.

Контакторы имеют мощные дугогасительные камеры. Контакты замыкаются, на нагрузку поступает питание, в результате, она включается в работу. Схема с подсоединением катушки на вольт Проанализирует конструкцию с напряжением на вольт.

Поэтому, на производстве, для запуска особенно мощных электродвигателей используется переключение обмоток. В результате двигатель М изменит направление вращения. Кнопки для управления электродвигателем входят в состав кнопочных постов, кнопочные посты могут быть однокнопочные, двухкнопочные, трехкнопочные и т. Электромагнит в виде катушки с большим числом витков рассчитан на напряжение 24 — В. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае — L3 и ноль.
Как подключить магнитный пускатель ПМЕ — 071 — 380 вольт — How to connect a magnetic starter

Принцип работы и устройство

Очень важно понять, на чем основан принцип работы пускателей, а также как они устроены, чтобы лучше понимать схему подключения. Основу конструкции представляет электрический магнит, который, в свою очередь, состоит из подвижной и неподвижной части

Магнитопровод отличается «Ш» — образной формой, при этом он как бы разрезан по середине и установлен «ногами» друг против друга

Основу конструкции представляет электрический магнит, который, в свою очередь, состоит из подвижной и неподвижной части. Магнитопровод отличается «Ш» — образной формой, при этом он как бы разрезан по середине и установлен «ногами» друг против друга.

Устройство магнитного пускателя

Как правило, нижняя часть является неподвижной и надежно закреплена на корпусе. Верхняя часть является подвижной и установлена на пружинах, которые автоматически отключают пускатель, если на катушке отсутствует рабочее напряжение. Следует отметить, что выпускаются пускатели на различное рабочее напряжение, от 12 до 380 вольт. Катушки легко меняются, поэтому пускатели достаточно ремонтопригодные и наиболее слабым звеном является именно катушка. Кроме этого, у пускателя имеются также подвижные и неподвижные контакты, как силовые, так и управляющие. Подвижные контакты располагаются на подвижной части магнитного пускателя.

Когда катушка обесточена, подвижные контакты находятся в разомкнутом состоянии за счет действия пружины. Когда нажимается кнопка «Пуск» на катушке появляется напряжение. В результате подвижная часть сердечника притягивается, а вместе с ней и подвижные контакты. Соединяясь с неподвижными контактами, образуется электрическая цепь, в результате чего на управляющем устройстве (электродвигателе) появляется рабочее напряжение: двигатель запускается. Это можно увидеть на картинке ниже.

Так выглядит в разобранном виде

Когда нажимается кнопка «Стоп», напряжение на катушке исчезает и верхняя, подвижная часть, за счет действия пружины, возвращается в исходное состояние. Контакты размыкаются, электрическая цепь пропадает, как и напряжение на электродвигателе: электрический двигатель останавливается. Электромагнит срабатывает, как от постоянного, так и от переменного напряжения, главное, чтобы катушка была рассчитана на рабочее напряжение.

Бывают пускатели с нормально замкнутыми и нормально разомкнутыми контактами, при этом последние наиболее распространенные и наиболее востребованные.
