ТОП-4 теплых плинтусов, представленных на рынке

Этот рынок пока не характеризуется огромным ассортиментом продукции, но выбрать есть из чего.

№4. Best Board

Австрийский производитель выпускает системы теплого плинтуса более двадцати лет. На сегодняшний день установлено более 20 тыс. систем Best Board только в Австрии. Продукция неоднократно была отмечена международными премиями.

Best Board

Плинтус выпускается в различных стилевых концепциях и оттенках. При температуре теплоносителя 65 градусов система выдает тепловую мощность в 179 Вт/ пог. м. Единственный недостаток плинтуса Best Board — его высокая стоимость.

№3. Mr. Tektum

Плинтус, предлагаемый отечественным производителем, достойно конкурирует с продукцией европейских компаний. Но его цена — гораздо привлекательнее.

Mr. Tektum

Характеристики Mr. Tektum :

• Тепловая мощность — 200 Вт/1 пог. м (при температуре жидкости 65 градусов);
• Объем теплоносителя — 8л/ 100 кв. м.

Система предлагается в различной цветовой гамме (окрашивается по RAL), выпускаются изделия с фактурой под камень и дерево. На теплый плинтус производителем дается пятилетняя гарантия.

№2. TERMIA

Продукция украинской компании характеризуется хорошим соотношением цена/качество. Стандартные цвета — белый и темно-коричневый, но под заказ плинтус окрашивается в любые цвета, также выполняется имитация разных пород дерева.

TERMIA

Тепловая мощность теплообменника 240 Вт на 1 пог. м длины при тепловом потоке 70° С.

№1. TherModul

Эта система может работать с любым типом теплового генератора (газовое и дизельное котельное оборудование, геотермические, солнечные панели, тепловые насосы, и т. д.).

TherModul

Что отличает плинтус TherModul:

• больший диаметр трубок — 15 мм (это ускоряет нагрев и экономит количество нагреваемой воды);
• пластиковые детали отсутствуют.

Система предлагается в стандартных белых, бронзовых и алюминиевых цветах. Остальные цвета — по RAL каталогу. Так же предлагаются 8 оттенков под дерево и 2 под камень.

Таблица. Сравнение моделей теплого плинтуса разных производителей.

Марка плинтуса	Размеры, мм	Материал	Стоимость, тыс. руб./пог. м.
Mr. Tektrum, Россия	30 х 140 х 2500	Медь, латунь, алюминий толщиной 2 мм.	От 4,3
Best Board, Австрия	28 х 137 х 2500	Профили выпускаются из горячепрессованного алюминия толщиной 2…4 мм (с порошковым покрытием), трубы — из меди (толщина стенок 2 мм), ламели — из латуни.	От 7
TERMIA	40 х 160 х 1000 (1500, 2000)	Трубки произведены из меди, пластины и планки — из алюминия.	От 3
TherModul	29 х 137 х 2500	Медь, алюминий	От 7,2

Изящные, энергоэффективные и практичные системы водяных обогревающих плинтусов позволяют в короткий срок создать в помещении комфортные для людей условия.

Отмеченные потребителями преимущества и недостатки теплых плинтусов

Смонтировать самостоятельно проще теплый электрический плинтус — отзывы дают понять, что установка системы в одной комнате занимает не более 4-6 часов. Процесс монтажа совершенно чистый и сухой. А вот о самостоятельном монтаже водяных конструкций ходят нелестные отзывы. Принцип подключения довольно сложен и трудоемок, поэтому пользователи рекомендуют прибегать к помощи экспертов.

Детальный анализ отзывов о теплых плинтусах — водяных и электрических — показал следующие преимущества оборудования:

• безопасность;
• равномерное распределение по объему комнаты нагретых воздушных масс;
• экономичность;
• невысокая стоимость профессиональной установки;
• минимальные габариты — высота 14 см, ширина 3 см;
• высокие декоративные характеристики;
• антистатичность оборудования (не притягивает пыль);
• экономия полезного пространства в квартире.

Преимущества использования теплого плинтуса

Использование такой современной отопительной системы дает массу преимуществ для потребителей, а именно:

• возможность экономии свободного пространства за счет ее компактного размера, что очень актуально для небольших помещений;
• создание в отапливаемом помещении комфортных условий для всего живого. Тепло плинтусов обеспечивает оптимальный микроклимат для человека, животных и растений. Особенно теплый плинтус подходит угловым квартирам, где при условии его использования стены будут полностью прогреваться и таким образом можно забыть про грибок;
• отсутствие конденсата на окнах и равномерный прогрев всего помещения;
• благодаря отсутствию конвекционных потоков, как при традиционном отоплении, происходит снижение уровня запыленности помещения;
• высокая эффективность в работе;
• абсолютная безопасность и простота в эксплуатации;
• легкость монтажа и возможность вписать в любой интерьер за счет разнообразия дизайна и цветовых решений;
• экономия электроэнергии, что составляет примерно 40%;
• доступная стоимость.

Принцип работы тёплых плинтусов

Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.

Тепло от конвекторов не повлияет на мебель

Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.

Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.

Электрический тёплый плинтус

Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.

Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.

Нагревательный элемент — обычный ТЭН

При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.

Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.

В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:

№	Длина ТЭНа мм	Мощность Вт
1	700	140
2	1000	200
3	1500	300
4	2500	500

Монтаж электрического плинтуса

Устанавливайте нагревающий элемент в 3 см от стены

Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.

Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.

Монтируют электрообогреватель в несколько этапов:

1. Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
2. На удобной высоте на стене монтируют выключатель с терморегулятором.
3. На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
4. На стены наносят разметку под крепления под плинтуса с подогревом.
5. Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
6. Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
7. На установленные кронштейны навешивают тепловой нагревательный модуль.
8. Соединяют модули электрическими проводами параллельно.
9. К системе подключают устройство защитного отключения (УЗО).
10. Подсоединяют датчик температуры воздуха.
11. Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
12. Устанавливают облицовку плинтуса.

Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.

Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.

Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:

https://youtube.com/watch?v=gxh2j1g91kM

Конструкция

Конструктивно этот обогревательный прибор должен состоять из нескольких элементов.

1. Задняя панель, которая необходима для установки нагревательных элементов и защиты стены от термического воздействия.
2. Нагревательный элемент – радиаторы. Их габариты обычно составляют 1000*40*160 мм. При этом количество теплообменных пластин должно быть максимальным.
3. Наружная панель с щелевыми отверстиями для циркуляции потоков воздуха.
4. Декоративные боковые и поворотные заглушки.

Средняя мощность заводской установки составляет порядка 240 Вт, т.е. для комнаты с периметром 18 м (20 м²) и средней высотой потолков, максимальная мощность теплого плинтуса будет равна 4 кВт, что более чем достаточно для эффективного обогрева.

Однако для самостоятельного изготовления подобного аналога необходимо приложить немало усилий и средств, которые в подавляющем большинстве случаев превысят затраты на покупку заводского медного плинтуса. Основные проблемы заключаются в следующем:

• Оптимальный показатель мощности в медной конструкции достигается большим числом теплообменных пластин. Причем их пайка происходит так, чтобы обеспечить плотный контакт пластины с медной трубкой. Только таким способом можно добиться эффективного теплообмена.
• Изготовление декоративного кожуха, который бы обеспечивал нормальный прогрев воздуха и при этом был стойким к термическим перепадам.

Есть ли способ сделать это в домашних условиях? Увы, но усилия повтора конструкции медного теплого плинтуса не будут целесообразными. Рассмотрим альтернативный вариант.

Альтернатива

Главная задача при проектировании теплого плинтуса самостоятельно – добиться хорошего обогрева помещения при минимальной высоте и ширине конструкции.

Так как невозможно изготовить медные радиаторы своими руками, то рекомендуется применять медные трубы, но уже без пластин. Их диаметр варьируется от 10 до 20 мм. Наиболее эффективен размер 16 мм.

Они устанавливаются вдоль всего периметра помещения на высоте 6 см от уровня пола. Для лучшей теплоотдачи на поверхность стены крепят полоску отражающей  фольги. В качестве защитного корпуса можно применить стальной короб. Внутри получившейся конструкции можно установить утеплитель. В качестве примера можно посмотреть фото самодельного теплого плинтуса.

Эффективная работа такой конструкции возможна только при соблюдении нескольких условий:

1. Минимальная разница температур между трубами. При этом возникающее тепловое излучение будет более эффективно отражаться от поверхности стены. Для этого желательно установить для теплого плинтуса индивидуальный циркулярный насос, который увеличит скорость прохождения теплоносителя, тем самым снизиться разница температур между трубами отопления.
2. Если в качестве декоративной панели использовать медный экран, то лучше всего припаять трубы к нему. В этом случае КПД системы значительно повысится.
3. При использовании в качестве нагревательного элемента ТЭНа необходимо предусмотреть изоляцию поверхности трубы от экрана, т.е. в отличие от предыдущей рекомендации, трубу ни в коем случае нельзя приваривать к медной панели.

Рекомендуемые  размеры для самодельного теплого плинтуса:

• Ширина – 3 см.
• Высота – 15 см.
• Расстояние до пола – от 6 см.

В остальном все определяется параметрами конкретной системы отопления. Для лучшего результата необходимы грамотные расчета специалистов.

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Монтаж греющего плинтуса: надо знать нюансы

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное

Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов

Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков

Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе).  Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

• По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.

  Крепится теплоизоляционная лента, а поверх нее крепежные элементы

• Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
• В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.

  Устанавливаем куски и соединяем их в единое целое

• Герметичность системы проверяется при помощи опрессовки.
• Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.

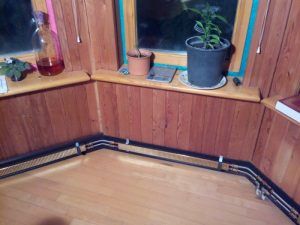

  Так все выглядит когда все сделано

• После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.

Собственно, монтаж теплых плинтусов не слишком сложен

Но важна герметичность соединений и на это необходимо обратить особое внимание

Вместо эпилога

Анализ российского рынка теплых плинтусов показал, что отечественный покупатель предпочитает отечественные же модели. Все благодаря тому, что поиск комплектующих для них не обременителен, а некоторые образцы возможно смонтировать и самостоятельно. И даже наглядная простота не делает их в глазах потенциального пользователя чем-то низкокачественным. Наоборот, большинство российских моделей хорошо сбалансированы по параметрам цена/качество. В то же время, зарубежные образцы могут стоить в разы больше (а то и в десятки раз), однако, даже в силу своего совершенства и применения в них новых технологий – особым спросом они не пользуются в РФ.
