Преимущества и недостатки соединительной муфты американки для труб, особенности использования

Виды резьбовых соединений и варианты подсоединения к трубе

Начинающие мастера по сантехнике интересуются, какими бывают для соединения труб фитинги американка. Их разработано достаточно много, чтобы решить любой вопрос при прокладке или ремонте трубопроводов. Остановимся на том, какая бывает арматура и фитинги, форма и сечение изделий.

Конусные и плоские

Конусная американка по праву считается самым надежным, плотным и долговечным приспособлением для стыковки материала одинаковой и различной конфигурации. Конусное соединение предполагает отсутствие прокладочного материала. Плотность контакта достигается за счет плотного прижимания соединяемых стыков.

Специалисты рекомендуют при установке муфты американка латунная прямая использовать уплотнительную ленту, для предотвращения даже малейшей вероятности протечки. Конусные фитинги обычно ставят в системах отопления и горячего водоснабжения, так как эти изделия устойчивы к высоким температурам.

В плоских фитингах используется накидная гайка на бортике и плоская прокладка, обеспечивающая герметичность. Монтировать цилиндрические вставки просто, для этого можно использовать газовые ключи. Недостатком является то, что прокладка со временем уменьшается в размерах, меняет форму и начинает пропускать воду.

С резьбовым штуцером

Подобное приспособление с наружной резьбой позволяет стыковать полипропиленовые трубы без использования сварки. В некоторых случаях расстояние между стеной и местом соединения настолько мало, что решить вопрос можно только с помощью установки американки с резьбовым штуцером. Для работы необходимо использовать специальные инструменты, с фиксированным приложением усилий.

С внутренней резьбой

При работе с трубопроводами из стали и латуни используются прочные и надежные фитинги с внутренней резьбой. Использование пластика в таких стыках не рекомендуется.

Для этого нет необходимости демонтировать или срезать часть системы. После этого, независимо от того сколько дюймов внутренняя резьба, накидная гайка накручивается на трубопровод.

Критерии выбора

Чтобы правильно подобрать кран для существующей отопительной, водопроводной, газопроводной и так далее системы, необходимо определить:

• его разновидность;
• технические параметры запорной арматуры;
• производителя фитинга, от которого зависит качество и срок использования устройства.

Виды шаровых кранов со сгоном

Произвести классификацию шаровых кранов-американок можно по следующим признакам:

1. в зависимости от конструкции места установки различают:

• прямой – монтаж производится на прямом участке трубопроводной системы (рисунок выше);
• угловой – устанавливается при необходимости поворота трубопровода на 90°;

Шаровой угловой кран со сгоном

1. в зависимости от вида ручки, приводящей в движение запорный элемент, выделяют:

• с ручкой бабочка;
• с ручкой в виде рычага;

Виды изделий в зависимости от типа ручки управления

На бытовых трубопроводах небольшого диаметра преимущественно устанавливаются краны с ручкой бабочка, так как устройства отличаются компактностью и более эстетичным видом. На промышленных магистралях монтируются изделия с рычажной ручкой, так как именно такой тип позволяет быстро перекрыть трубу большого размера в случае чрезвычайной ситуации.

1. в зависимости от типа крепления выделяют:

• с цилиндрическим (плоским) креплением. В данной ситуации герметичность соединения достигается за счет монтажа резиной прокладки и дополнительного уплотнения ФУМ-лентой (льняной нитью и так далее);
• с конусным креплением. Данный муфтовый кран обеспечивает герметизацию без прокладки. Однако для максимального результата при монтаже устройства все-таки требуется использование какого-либо уплотнительного материала.

Разновидности крепление кранов со сгоном

Определение технических параметров

Полнопроходной кран-американка также подбирается по техническим параметрам. Существенное значение имеют:

1. предназначение. Производителями выпускаются изделия, предназначенные для газоснабжения, холодного и горячего водоснабжения, отопительной системы. Все краны отличаются по показателям давления и максимальной температуры проходящей среды;

Начинающие работники могут различать краны по цвету установленной ручки. Например, для систем горячего водоснабжения изготавливаются фитинги с красной ручкой, а для холодного водоснабжения – с синей ручкой.

Краны со сгоном для холодной и горячей воды

1. условный проход (диаметр крана), который должен соответствовать диаметру труб;
2. вид, шаг и длина резьбового соединения. Различают краны с правой, левой, наружной и внутренней резьбой и шагом ½, ¾ и 1 дюйм.

Выбор производителя

На заключительном этапе важно подобрать производителя запорной арматуры, так как именно от этого фактора зависят такие показатели, как надежность и долговечность устройства. Специалисты рекомендуют приобретать краны, изготовленные следующими компаниями:

Специалисты рекомендуют приобретать краны, изготовленные следующими компаниями:

• Bugatti (Италия). Производители используют только качественные материалы, ведут постоянный контроль на всех стадиях производства, постоянно совершенствуют конструкцию арматуры в зависимости от предпочтений потребителя. Средняя стоимость крана со сгоном составляет 850 рублей;
• Valtec (совместное производство России и Италии). Наиболее существенным преимуществом является невысокая стоимость запорной арматуры, в среднем 300 рублей, при нормальном качестве выпускаемой продукции;
• Itap (Италия). Продукция отличается разнообразием моделей, высоким качеством и приемлемой стоимостью, 350 – 400 рублей.

Что такое «американка»: почему так называется и для чего применяют

Соединение «американка» обязана своему названию стране, где была разработана технология резьбового соединения материалов разного сечения и состава. ГОСТ США американский стандарт резьбы не совпадает со стандартами, действующими в Странах Европы и Азии. Но, довольно часто возникает необходимость создания единой системы труб и сантехнических устройств разного происхождения. Для того, чтобы адаптировать свою продукцию к стандартам стран импортеров, американскими конструкторами была придумана технология быстрой и надежной стыковки пластиковых, медных и стальных труб.

Применяются американки муфты для выполнения таких задач:

• вставки в систему тройников, кранов и других устройств;
• замены поврежденного участка магистрали;
• проведения монтажа без использования электрической и газовой сварки.

Чтобы разобраться, что такое американка, необходимо рассмотреть конструктивные особенности этой категории фитингов, изучить их свойства, достоинства и сферу применения.

Исходные материалы для изготовления

Американка стальная, появившись на свет именно в таком исполнении, успешно распространялась. В настоящее время разъемное соединение, используемое для герметичной стыковки соединяемых труб, выполняется не только из стали, но и из других материалов. Соединение американка, в зависимости от материала исполнения, доступно потребителям в таких видах:

• чугунном;
• латунном. Наиболее предпочтительным соединением разъемным с накидной гайкой американка, с точки зрения специалистов, является выполненное как раз из латуни, ввиду долговечности материала. К тому же, разъемное соединение может выдерживать повышение температуры до тысячи двухсот градусов. Фитинг латунный американка может снабжаться отдельными хромовыми или никелевыми элементами. Высокая стоимость муфты латунной соединительной американка вполне искупается ее надежностью и эстетической привлекательностью;

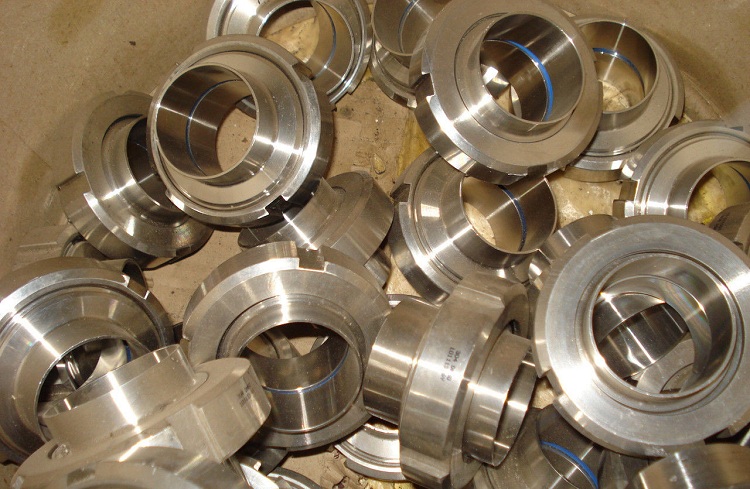

• в исполнении из нержавеющей стали. Американка стальная нержавеющая маркируется с указанием на размер изделия (в дюймах), марку стали и величину условного давления (в PSI). Американка стальная сочетает такие достоинства как удобство, надежность, привычность и относительно невысокая стоимость, но по длительности эксплуатации в несколько раз уступает выполненной из латуни. Американка стальная, к сожалению, подвержена главному бичу материала, из которого изготовлена, — коррозии, что является главным ее недостатком;
• комбинированном. Отдельные детали муфты комбинированной американка могут выполняться полипропиленовыми. Муфта комбинированная американка способна работать при температуре до -200º С. Американка с полипропиленом обычно находит применение для труб, рабочая среда которых разогрета до высоких температур и находится под высоким давлением.

Американки чаще всего изготавливаются из стали, но возможны и варианты из полипропилена и прочих полимеров

Что такое американка?

Это быстро разъемное с накидной гайкой соединение. Удобно применять такое соединение в труднодоступных зонах, где невозможно полностью состыковать две резьбы. Например, есть две резьбы, но трубы соединяются только впритык. Как их соединить? Есть два варианта.

1. Для соединения труб (полипропиленовых или любых других) можно применить сгон, который сгоняет муфту и гайку. Садится все это на уплотнитель, к примеру, лен. То есть он наматывается на трубу с одной стороны и затягивается гайкой, также наматывается с другой стороны уплотнитель и тоже затягивается гайкой. Таким образом, получается герметичное соединение, но менее удобное, чем при использовании с уплотняющим кольцом муфты американки.
2. Применение быстро разъемного соединения муфта американка намного удобнее и проще. Необходимо одну часть муфты закрутить на первый отросток трубы, также используем уплотнитель. А другую часть на второй отросток трубы, тоже с наматыванием уплотнителя. Посредине находится гайка накидная на резинке. То есть данное соединение стягивается накидной гайкой и получается крепкое герметичное соединение.

Второй вариант соединения американкой очень удобен и часто используется сегодня при проведении различных ремонтно-строительных работ или каких-либо креплений.

Рекомендации по проведению монтажа с применением американки

Монтируют американку, пользуясь ключами разводными, рожковыми и универсальными и не прибегая к газовым, чтобы избежать деформации накидной гайки приложением чрезмерного усилия.

При отсутствии на трубе резьбы приходится использовать для ее нарезки плашку, делая семь витков. Далее монтаж идет поэтапно:

1. С краев резьбы снимается фаска, полипропиленовым изделиям необходима калибровка.
2. Соединяя трубы, американку разделяют, проводя фиксацию на обоих патрубках. Края с помощью спирта или очищенного бензина доводятся до чистого состояния, с удалением влаги, жировых пятен и песчинок.
3. Затяжку штуцера проводят с одновременной проверкой положения патрубков, которые должны находиться в единой плоскости. Для определения правильности положения трубы желательно использование какого-нибудь нивелира помощником, что заметно облегчит и ускорит работу. При несовпадении положения патрубков приходится ослаблять штуцер и проводить корректировку.
4. Закончив установку, проверку герметичности проводят, запуская воду при максимальном значении давления. Убедившись в отсутствии малейших, даже капельных протечек, закручивают накидную гайку. Хотя конструкция американки не требует использования дополнительного уплотнения, многими сантехниками, для вящей надежности, используется ФУМ-лента. Применяя лен или паклю, смазывают их специальной пастой-герметиком или, на худой конец, машинным маслом (отгоном).

Проводя время от времени профилактику установленной системы, попросту отвинчивают накидную гайку, чтобы убедиться в нормальном функционировании. Не обнаружив каких-либо нарушений или проведя замену поврежденного элемента системы, гайку возвращают в исходное положение.

Несмотря на значительную стоимость, американку с успехом применяют как некое универсальное средство при прокладке трубопроводов и установке сантехнического оборудования. Проведение работ и, главное, последующее обслуживание установленной системы, значительно упрощаются и становятся доступными при наличии сметки и простых навыков.

Правила установки

Материал труб определяет способы их стыковки.

Соединение металлических элементов

Металлические трубопроводы предназначены для прохода жидкостей высокой температуры и давления. Для стыка подходят металлические фитинги с резьбой. На каждом отрезке трубы нарезают резьбу в количестве 7 витков, в трубу вкручивают втулки американки, зажимают накидной гайкой.

Размеры американок для стальных труб обозначают в дюймах, актуальные значения для домашнего водопровода: 1/4”, 3/8”, 1/2”, 3/4”, 1”, 1 1/4”, 1 1/2”, 2.

Стыковка пластика

При пайке полипропиленовых труб к их концам припаивают пластиковые переходники, в которые запрессованы стальные втулки с резьбой. Далее узел закрепляется гайкой-американкой.

Что такое американка в сантехнике, это соединение трубопроводов, которое является надежным и простым в выполнении. Допустимость неоднократной сборки помогает без затруднения ремонтировать поврежденный участок водопровода или отопления, сменить протекающую батарею, вентиль.

Разнообразие типов и размеров фитингов позволяет собрать схему нужной конфигурации.

Таблица размеров

Виды резьбовых соединений и из чего изготавливают соединение американка

Резьба на американке бывает конической или цилиндрической. Еще может быть различие в видах штуцерных соединений. Поверхность штуцера может быть конической или плоской.

Преимущества конического уплотнения:

• Уплотнение получится долговечным и надежным, если пользоваться принципом метал на метал без каких-либо дополнительных материалов;

• Однородный по химическому и физическому составу материал является стойким к температурным перепадам и влиянию химических веществ;
• может применяться при небольших отклонениях соединяемых труб по оси не более пяти градусов, не теряя герметичность.

Чтобы достигались эти преимущества нужна точность в изготовлении соединительных деталей. В ситуации плоского уплотнения этим можно немного пренебречь. Здесь пользуются плоской тефлоновой прокладкой-кольцом.

Гайка американка может быть использована не один раз, достаточным будет только замена старой прокладки, что может помочь уберечься от покупки новой сантехники.

Для изготовления соединений могут использоваться нержавеющая сталь, латунь, хром, никель, чугун, сочетание металлов. Использование этих материалов может быть отдельно и в сплаве. Наиболее прочной будет конструкция, выполненная с элементами из нержавеющей стали. Однако, специалисты отдают предпочтения хромированным деталям, так как американка из этого материала характеризуется высоким уровнем качества и пластичности. К тому же армированная конструкция не нуждается в использовании прокладки.

Металл и полипропилен в конструкции обеспечат высокую герметичность.

Соединение американка может быть изготовлено с использованием разнообразных марок нержавеющей стали. В основном это такие марки, как AISI304, AISI316, AISI321.

Наружное покрытие американки никелевое гальваническое, что защищает ее от коррозийных образований и способствует повышению сопротивляемости механического износа. Это покрытие еще и декоративная отделка.

Муфта американка

Муфта является разновидностью фитингов, применяется при соединениях двух труб или при для перехода трубы с одним диаметром на трубу с другим.

Муфта американка это такая же муфта, с одной стороны крепко прикрученная или приваренная, а с другой представляет собой разборное соединение американки.

Кран американка

В настоящий момент наиболее удачливый и распространенный элемент запорной арматуры это шаровой кран. Есть большое разнообразие видов шарового крана, например, декоративные, специальные, имеющий внутреннюю и наружнюю резьбу только с одной стороны, шаровой кран американка и т. п.

Вообще, кран американка позволяет решить одну важную проблему при монтаже сантехники, является заменой стандартному сантехническому сгону, который состоит из таких элементов, как длинная резьба, муфта, контргайка, отвесная резьба. Он помогает упростить задачу и несколькими оборотами гаечного ключа стянуть сам кран и его американку.

Также кран американка используется для монтажа отопительных радиаторов. Батарея, присоединенная с двух сторон краном американкой, становится легко съемной. Плюсом еще здесь является то, что подача воды может быть отрегулирована руками, и как следствие температура отопительного радиатора при эксплуатации.

Если сравнивать с кранами из пластика, кран американка способен выдерживать более высокую рабочую температуру, но они не рассчитаны на экстремальную температуру.

Американка угловая является просто необходимым элементом, что бы не пришлось нагораживать множество соединений.

Как и любой шаровой кран, кран американка различается по типу ручки:

• тип Бабочки;
• тип Рычага .

Бабочкаставится, какправило, накранысмаленькимсечением, т. к. такиекранытребуютнебольшого усилияпри повороте. А ручка-рычаг используется для кранов, имеющих большое сечение, где требуется приложить больше усилий для поворота.

При любых сантехнических работах важнейшим показателем выступает надежное соединение. Очень важным является обеспечение водоснабжения герметичностью. Для этого применяют различные гайки, фитинги, прокладки и т. д. Однако по статистике средство, создающее наиболее качественную и эффективную герметичность соединения, это сантехника американка.

Типы соединений «американкой»

Связывающее устройство с резьбой, которое называют «американка» поддается разборке и может использоваться не единожды. Его выгодная сторона – это быстрое монтирование даже самых больших деталей в труднодоступных местах, не требующее дополнительных усилий. Такими же легкими являются и ремонтные работы в период эксплуатации.

Фитинги для полипропиленовых труб бывают нескольких типов, например, муфта с накидной гайкой. В возможности ее, входит неоднократная сборка и разборка. Эта конструкция по своим размерам довольно небольшая. Отрезки трубы при демонтаже не вращаются. В комплект конструкции входят 2 штуцера, резиновая прокладка и накидная шестигранная гайка.

Существует несколько вариантов, где используется соединение «американка»:

• с наличием внутренней резьбы;
• с наличием наружной резьбы;
• в наличии есть накидная гайка;
• сочетание способов, указанных выше, в различных комплектациях.

Для таких резьбовых соединений необходимы фитинги, в которых есть резьба. Нарезать ее самому на трубе из пропилена невозможно. Здесь вам в помощи станет тефлоновая лента и уплотнитель. Их применение сделает стыки надежными и прочными.

Прочные соединительные элементы

При монтаже любой системы трубопровода, в которой задействованы фитинги, возникает потребность в различных их конфигурациях. Для этого существуют:

1. Муфты для спайки.
2. Уголки с уклоном в 45 и 90 градусов, чтобы состыковывать трубы с разным сечением.
3. Тройники или тройные уголки для соединения труб с одинаковым диаметром.
4. Муфты-заглушки.
5. Крестообразные фитинги, для перекрестного слияния труб.
6. Чтобы вывести ответвление от основного трубопровода – вваренное седло.
7. Комбинация с резьбой внутри и снаружи, или же с накидной гайкой.
8. Переходники с наружной резьбой.
9. Уголки 90 градусов с гайками, резьбой с обеих или с какой либо одной стороны трубы.
10. Комбинированные тройники.
11. Скомбинированные уголки для крепления различных приборов.
12. Проходная водная розетка.
13. Шаровые краны для спайки. Угловые и прямые («американка»).

Технология соединения полипропиленовых труб между собой или же с трубами из металла довольно проста. Необходимо взять переходные фитинги, которые имеют одну сторону для впайки, а другую с резьбой для трубы. Также вполне применимы «американки» с муфтами с металлической вставкой и гайкой или же полипропиленовыми штуцерами и накидными гайками.

Соединение труб американка

Американка… Что это такое? Данное название носит быстроразъемная гайка, снабженная резьбой. Конструкция элемента включает в себя 2 фитинга с резьбой, накидную гайку и прокладку. Американка часто используется для монтажа труб, так как она обеспечивает надежное и герметичное соединение. Это универсальный элемент, очень часто применяющийся при проведении монтажных работ.

Американка может использоваться для установки труб горячей и холодной воды, систем отопления, конструкциях технологического значения, предназначенные для транспортировки неагрессивных веществ.

Виды соединений

Конусный тип крепления, выполняемый посредством американки, отличается множеством плюсов. В частности, соединение получается герметичным и надежным. Оно отличается стойкостью к перепадам температур и воздействию химических сред. Использовать американку можно даже тогда, когда оси труб слегка отклоняются. Даже в этом случае монтаж будет качественным и надежным.

Резьбовое соединение незаменимо в тех случаях, когда требуется моментальная состыковка или демонтаж труб и регулирующих деталей. Увидеть типы монтажа вы можете, посмотрев фото.

Гайка американка хороша тем, что ее можно применять несколько раз. Для проведения повторных монтажных работ необходимо только приобрести новую прокладку.

Характеристики

Американка отличается рядом преимуществ относительно иных фитингов. С ее помощью можно расстыковать конструкцию, не применяя метод вращения. Выполняются эти элементы из самых разных материалов: полипропилен, нержавеющая сталь, чугун, латунь.

Для монтажа с применением американки требуется специальный ключ. Его можно как приобрести в магазине, так и выполнить самостоятельно.

Существуют различные размеры этого элемента. Выбор конкретного из них зависит от специфики работы. Чаще всего используются американки размерами 12 и 34.

Посредством этого элемента можно соединить как жесткие, так и мягкие линии конструкций. Соединение бывает двух типов: прямое и угловое. Данный фактор очень важен для комфортного и быстрого монтажа.

Угловой элемент позволяет выполнить монтажные работы в труднодоступных областях, скрепить между собой детали разных типов и размеров. Американка облегчает проведение ремонта системы. Так, можно быстро демонтировать систему не используя при этом дополнительного инструмента.

Деталь можно устанавливать на трубах, транспортирующих горячую и холодную воду, неагрессивные жидкости. При этом температура жидкостей не должна быть более 120 градусов. Деталь используется для монтажа элементов с небольшим диаметром.

В магазинах можно найти разные виды американок: с внешней и внутренней резьбой. Монтировать элемент можно в любом положении. При этом не требуется учета направления транспортировки вещества в системе.

Соединение выполняется посредством ключей рожкового и разводного типа. Можно использовать также ключи универсального типа. В работе нельзя применять трубные газовые ключи.

Внешняя поверхность элемента состоит из никелевой гальванической оболочки. Необходима она для того, чтобы деталь имела повышенную стойкость к коррозии и механическому воздействию. Кроме того, это покрытие имеет и эстетический смысл. С ним элемент приобретает приятный на глаз внешний облик.

Сфера использования

Данный элемент применяется для самого широкого спектра работ. В частности, она используется для монтажа конструкций водоснабжения, в системах отопления. Отличные потребительские качества элементов делают их пригодными для соединения любых типов труб. Они применяются и при ремонтных работах над радиаторами, и при монтаже приборов учета на воду, и при монтаже запорной арматуры, и при креплении деталей конструкций, и для установки фильтров очистки.

Преимущества американки заключаются не только в том, что ее можно просто и быстро установить, но и при дальнейшей эксплуатации системы. Деталь облегчает дальнейшее проведение ремонтных работ, демонтажа.

Ключи для американок

Чтобы устанавливать и демонтировать трубы, соединенные при помощи американки, требуется специальный ключ, подходящий именно для этих фитингов. При обустройстве трубопроводов чаще всего применяются американки размера 12 и 34 с двумя внутренними выступами. Несколько реже применяется шестигранный фитинг.

Впрочем, ключ для американки можно изготовить самостоятельно. Для этого нужен кусок профильной арматуры. Такую заготовку нужно нагреть, выгнуть до состояния квадрата и придать конусообразную форму. После этого металл нужно закалить, чтобы обеспечить необходимую прочность инструмента.

Необходимость конусной формы на первый взгляд не выглядит очевидной, но это очень важный момент. Дело в том, что выступы на разных американках могут иметь небольшие отличия в габаритах выступов. К тому же, форма конуса позволит работать еще и с шестигранными фитингами.

Для фиксации металлических американок вполне подойдут обычные пассатижи.

Заключение

Использование американок при монтаже трубопровода – это хорошее решение, поскольку данные фитинги позволяют сделать надежную конструкцию быстро и легко. Широкий ассортимент и универсальность положительно влияют на распространенность американок, и их с каждым годом используют все чаще и чаще.
