Горелка газовая для кровельных работ

Можно ли сделать газовую горелку самому

Теперь обсудим возможность самостоятельного изготовления пропановой горелки. Конечно же, это все реализуемо, однако ввиду требований по герметизации всех деталей, а также высокой точности их изготовления, сделать это на практике становится очень сложным. А если взять в расчет невысокую стоимость заводских приборов, то и смысл в этом пропадает

Самой важной частью работы при сборке является изготовление узла подачи и смешивания топлива, поэтому часто при такой работе используются запчасти от других приборов. Давайте попробуем описать процесс самостоятельной сборки

Схема строения пропановой горелки

На схеме выше показано примерное строение пропановой горелки – основные элементы конструкции мы уже с вами разбирали. При сборке не будем изготавливать все, и воспользуемся запасными частями от прочей техники, которая может быть у вас в наличии. Нам понадобятся:

• вентиль из стали – взять его можно от любого баллона, предназначенного для хранения сжиженного газа;
• заглушка – ее обычно используют при перевозке газовых баллонов;
• от паяльной лампы мы позаимствуем жиклер, сопло которого должно составлять 0,8 мм;
• нужна будет и металлическая труба – ее внутренний диаметр должен составлять 10 мм, а толщина стеной быть не меньше 2 мм;
• деревянная ручка – эту деталь можно изготовить и самому.

Второй по значимости – это стаканПропановая горелка своими руками

Теперь давайте разберем наши шаги в работе:

• стальную трубу, которую мы будем использовать в качестве подводящей трубки, закрепляем в ручке. Сделать это можно при помощи клея;
• изготавливаем корпус и рассекатель из латунного прутка диаметром 20 мм. В корпусе нужно высверлить два радиальных отверстия диаметром в 5 мм, 4 отверстия делаются в стержне рассекателя (диаметр – 1 мм);
• осуществляется сборка – рассекатель запрессовывается в корпус с большим натягом. Внутрь корпуса устанавливается с зазором фланец так, чтобы внутренний диаметр корпуса был больше на 0,6 мм. Полученная таким образом щель будет тормозить газовый поток, подводимый к отверстиям запальника;
• из стального прутика необходимо выточить форсунку;

Компактная газовая горелка своими руками

• на задний конец трубки надевается подводящий шланг и фиксируется металлическим хомутом;
• на редукторе выставляется рабочее давление, и подается газ;
• ждем, пока из шланга не выйдет весь воздух, после чего поджигаем газ, внеся его в пламя газовой комфорки;
• после этого нужно отшлифовать торец. Пламя на горелке должно быть длиной 5 см;
• корпус с рассекателем надевается на наружную резьбу форсунки. Горелка должна выдавать ровное пламя без копоти – чтобы добиться такого эффекта, нужно медленно проворачивать корпус по резьбе на форсунке;
• свободное резьбовое соединение уплотняется ФУМ лентой.

Вне зависимости от того, используется заводская газовая горелка или самодельная, нужно строго соблюдать требования пожарной безопасности

На этом все. Надеемся, материал был для вас понятным и полезным.

Правила безопасности при работе с газовыми горелками для кровли

Газовая горелка кровельная пропановая должна эксплуатироваться в строгом соответствии с правилами техники безопасности.

Кровельные работы на крыше можно проводить только в специальной одежде и обуви, имеющей нескользящую подошву. Кроме того, необходимо использовать различные дополнительные приспособления — ходовые мостики, пояс и т. д. Перед началом работ следует осмотреть горелки и убедиться в исправности всех баллонов и шлангов, проверить герметичность соединения шланга, баллона и редуктора. При проведении самих работ необходимо иметь ввиду, что на месте работы должен находиться только один баллон с газом.

Нельзя допускать перегрева наплавляемых материалов

Важно следить за тем, чтобы расплавлению подвергался только нижний слой материала, при этом исключить размягчение его основного полотна. Горелку нельзя поджигать от случайных источников огня

Для этих целей используются только зажигалка или спички. При зажигании газовой (пропановой) горелки необходимо сперва открыть вентиль подачи газа наполовину. После нескольких секунд продувки системы можно осуществлять поджег смеси. Поле этого вентилем регулируют высоту пламени.

При включенной горелке запрещается выходить за пределы рабочей зоны или подниматься по лесам.

Тушение горелки проводят в два этапа. Сперва закручивается вентиль подачи газа, после этого опускается блокировочный рычаг. В перерывах в работе горелку обязательно тушат, а если он будет длительным, то перекрывается и подача газа.

При засорении входных каналов и мундштуков горелки запрещается приступать к началу работ. Подобная засоренность чревата возникновением обратных ударов или хлопков. Если горелка перегрелась или начали ощущаться обратные хлопки, то работу с оборудованием необходимо немедленно прекратить. При этом перекрывается подача газа, а сама горелка охлаждается в емкости с обычной водой.

Ремонт крыши с использованием газовой горелки, смотрите на видео:

Выводы

Такой тип оборудования как газовая или жидкотопливная горелка позволяет значительно повысить производительность работ при проведении укладки наплавляемой кровли (подробная статья: «Наплавляемая кровля: технология укладки, выбор материала»). Но ввиду того, что подобное оборудование является источником повышенной опасности, работу с ним необходимо начинать только после детального изучения инструкции и техники безопасности. Особенно аккуратно необходимо работать, если используется кровельная газовая горелка своими руками собранная. Принятие необходимых мер является залогом качественного выполнения кровельных работ без каких-либо происшествий или недостатков в полученном кровельном пироге.

Устройство и принципы работы газовой горелки

Газовая горелка является устройством, которое позволяет, контролировано сжигать газообразное топливо, смешивая его с воздухом, и при этом формирует огненный факел.

Горелка работает по принципу подачи под давлением газового топлива в смеситель, где смешивается с кислородом. После чего образованная смесь поджигается на выходе диффузора, образовывая огненный факел.

Конструкция газовой горелки состоит из следующих деталей:

• Металлический стакан с круглыми отверстиями по бокам.
• Форсунка для распыления газа.
• Пластиковый или деревянный держатель.
• Резиновый шланг для подвода газа к корпусу горелки.
• Вентиль регулировки подаваемого газа и длины пламени.

В зависимости от модели горелки имеют следующие отличия:

• Подача топлива инжекторная и безынжекторная.
• Мощность и расход газа.
• Количество подаваемого пламени. Есть однопламенные и многопламенные.
• Способ применения устройства ручной и механизированный.

Длина горелки в зависимости от её конструкции составляет от 0,8 до 1 метра вес около 1,5 килограмма. Также в зависимости от модели газовые горелки могут быть оснащены различными режимами экономии топлива.

Модели газовых горелок для кровли

Для работ по укладке кровли используют определённый тип устройства следующих моделей:

• ГГ-2 пропановая горелка для подготовки и проведения гидроизоляционных работ. Хорошо подходит для кровельных работ небольшого масштаба. Рекомендовано использовать начинающим мастерам. Преимущественно низкая стоимость.
• ГГ-2У аналог предыдущей модели отличается укороченной газовой магистралью. Предпочтительно используется в труднодоступных местах при кровле.
• ГГ-2С является профессиональной горелкой, и также работает на пропане. Имеет два вентиля для точной регулировки режима работы и возможность эксплуатации в сильно ветреную погоду.
• ГГС1-1,7 имеет небольшой вес, и размер является универсальной. Применяется для сушки и наплавления материалов на кровлю. Позволяет прогревать поверхность до 400 градусов.
• ГГК-1 воздушно-пропановая горелка оснащена тяжёлым стакан и рычагом подачи газа. Применяется для удаления краски методом обжигания на деревянных поверхностях и гидроизоляции кровли.
• ГГС1-1,0 имеет лёгкий вес и небольшие размеры. что позволяет применять её для гидроизоляции кровель с большим скатом.
• ГГС1-0,5 в основном применяется для незначительных ремонтов кровли и есть экономичной в плане потребления газа.
• ГГС4-1,0 имеет четыре стакана подачи пламени. Является экономичной и позволяет одному человеку обрабатывать значительный участок кровли за короткий промежуток времени.
• ГВ-3 применяется предпочтительно для прогрева металлов их сварки или пайки.
• ГВ-111Р применяется для наплавления на кровлю битумных рулонных материалов. Также используют для обжига старой краски на различных поверхностях.
• ГВ-550, ГВ-900 удобные и лёгкие в эксплуатации, отличаются длиной факела.
• ГВ-500 использую для наплавления битумных материалов. Позволяет прогреть нагреваемую поверхность до 300 градусов.
• ГВ-850 имеет инжекторный тип подачи топлива. Горелка оснащена вентилем для точной настройки подачи газа и рычагом регулировки длины факела.

Покупая газовую горелку, следует обратить внимание на такие показатели, как:

• Расход топлива.
• Длина огненного факела.
• Тепловая мощность.
• Длина и вес горелки.

Ценообразование газовых горелок зависит от марки производителя, и материалов из которых они изготовлены.

Применение горелок для кровли

Для ремонта и устройства кровли битумными материалами предпочтительно используют газовую горелку. При качественной горелке за 8 часов рабочего времени можно уложить около 600 квадратных метров наплавляемого материала.

Совершение работ по устройству и ремонту кровли любых типов с применением газовой горелки должно проводиться по всем правилам пожарной безопасности.

Для работ по укладке различных площадей кровли с применением газовой горелки есть определённые ограничения такие как:

• Позволяется зараз укладывать не более 500 метров квадратных.
• При укладе свыше 500 метров квадратных требуется наличие пожарных шлангов с водой.
• Доступ к пожарным кранам должен быть с четырёх сторон покрываемой кровли.
• Подача воды через пожарный шланг должна доставать в любую точку укладываемой поверхности.

Кроме кровельных работ, газовые горелки применяются в бытовых и производственных целях.

Виды

Для выполнения монтажных работ по укладке кровельного покрытия из рулонных материалов огневым способом, используются различные виды газовых горелок, имеющих свою специфику и назначение.

Малый класс горелок ГГ-2

В большинстве способов используется для небольших по объему работ или в домашнем хозяйстве. Связанно это с небольшими размерами горелки, у нее несколько укорочена газоподающая трубка. Но в то же время, это большой плюс при работе в труднодоступных местах – например, при укладке покрытия на воздуховоды, или ремонтных работах на небольших площадях с использованием малых баллонов.

Горелки типа ГГ-2С

Имеет два корпуса, что позволяет достигать более высокой температуры, а имеющиеся для каждой форсунки вентиль позволяет регулировать подачу газа и находить оптимальный вариант.

ГГК1

Специально выпускается для тяжелых работ и отличается повышенной надежностью и прочностью, правда, она несколько тяжеловата.

Получила большое распространение благодаря небольшому весу и относительно экономному расходованию газа.

Горелки типа ГВ

Как модель ГВ-900, так и модель ГВ-550 получили распространение благодаря возможности производить прогрев поверхностей в полный рост, при этом у моделей ГВ-900 факел пламени может достигать 900 мм, а в модели ГВ-550 – более полуметра.

Горелки с воздушным охлаждением

Артикул: 072.174.121 Горелка TIG TP 17V (M12×1) 4м TBW1704-04 Вентильная горелка для аргонодуговой сварки TIG TP 17V (M12×1) с воздушным охлаждением. Возможно подключение к аппаратам MMA сварки с функцией LIFT TIG через ОКС 16-25 или ОКС 35-50. Цена: 3 264 р

Артикул: 072.178.120 Горелка TIG TP 17F (M12×1) 8м TBW1708-03

Аргонодуговая горелка TIG TP 17F (M12×1) с воздушным охлаждением. Подключение осуществляется через гайку с резьбой M12×1. Подключение через 2 PIN. Гибкая головка горелки (FLEX). Первый метр кабеля выполнен из кожи.

Цена: 7 316 р

Артикул: 072.174.122 Горелка TIG TP 17F (M12×1) 4м TBW1704-02

Аргонодуговая горелка TIG TP 17F (M12×1) с воздушным охлаждением. Подключение осуществляется через гайку с резьбой M12×1. Возможно подключение через 6 PIN. Гибкая головка горелки (FLEX). Первый метр кабеля выполнен из кожи.

Цена: 4 158 р

Артикул: 072.174.120 Горелка TIG TP 17 (M12×1) 4м TBW1704-01

Аргонодуговая горелка TIG TP 17 (M12×1) с воздушным охлаждением. Подключение осуществляется через гайку с резьбой M12×1 и разъем 2 PIN. Первый метр кабеля выполнен из кожи.

Цена: 3 903 р

Артикул: 072.268.122 Горелка TIG TP 26F (М12×1) 8м TBW2608-10

Аргонодуговая горелка TIG TP 26F (М12×1) с воздушным охлаждением. Подключение осуществляется через гайку с резьбой M12×1. Возможно подключение через 6 PIN. Гибкая головка горелки (FLEX). Первый метр кабеля выполнен из кожи.

Цена: 8 472 р

Артикул: 072.264.122 Горелка TIG TP 26F (М12×1) 4м TBW2604-09

Аргонодуговая горелка TIG TP 26F (М12×1) с воздушным охлаждением. Подключение осуществляется через гайку с резьбой M12×1. Возможно подключение через 6 PIN. Гибкая головка горелки (FLEX). Первый метр кабеля выполнен из кожи.

Цена: 5 120 р

Артикул: 072.268.121 Горелка TIG TP 26V (М12×1) 8м TBW2608-08

Вентильная горелка для аргонодуговой сварки TIG TP 26V (М12×1) с воздушным охлаждением. Возможно подключение к аппаратам MMA сварки с функцией LIFT TIG через ОКС 16-25 или ОКС 35-50.

Цена: 7 244 р

Артикул: 072.264.121 Горелка TIG TP 26V (М12×1) 4м TBW2604-07

Вентильная горелка для аргонодуговой сварки TIG TP 26V (М12×1) с воздушным охлаждением. Возможно подключение к аппаратам MMA сварки с функцией LIFT TIG через ОКС 16-25 или ОКС 35-50.

Цена: 4 769 р

Артикул: 072.268.160 Горелка TIG TP 26 (M16х1,5; 2pin) 8м TBW2608-06

Аргонодуговая горелка TIG TP 26 (M16х1,5; 2pin) с воздушным охлаждением. Подключение осуществляется через гайку с резьбой M16х1,5. Подключение через 2 PIN. Первый метр кабеля выполнен из кожи.

Цена: 8 661 р

Артикул: 072.264.160 Горелка TIG TP 26 (M16х1,5; 2pin) 4м TBW2604-05

Аргонодуговая горелка TIG TP 26 (M16х1,5; 2pin) с воздушным охлаждением. Подключение осуществляется через гайку с резьбой M16х1,5. Подключение через 2 PIN. Первый метр кабеля выполнен из кожи.

Цена: 5 120 р

Артикул: 072.268.100 Горелка TIG TP 26 (160,200AC/DC) 8м TBW2608-04

Аргонодуговая горелка TIG TP 26 (160,200AC/DC) с воздушным охлаждением. Подключение осуществляется через ОКС 35-50 с выведенным шлангом для подачи газа. Подключение через 2 PIN. Первый метр кабеля выполнен из кожи.

Цена: 9 406 р

Артикул: 072.264.100 Горелка TIG TP 26 (160,200AC/DC) 4м TBW2604-03

Аргонодуговая горелка TIG TP 26 (160,200AC/DC) с воздушным охлаждением. Подключение осуществляется через ОКС 35-50 с выведенным шлангом для подачи газа. Подключение через 2 PIN. Первый метр кабеля выполнен из кожи.

Цена: 5 548 р

Артикул: 072.268.120 Горелка TIG TP 26 (М12×1) 8м TBW2608-02

Аргонодуговая горелка TIG TP 26 (М12×1) с воздушным охлаждением. Подключение осуществляется через гайку с резьбой M12×1. Подключение через 6 PIN. Первый метр кабеля выполнен из кожи.

Цена: 8 170 р

Артикул: 072.264.120 Горелка TIG TP 26 (М12×1) 4м TBW2604-01

Аргонодуговая горелка TIG TP 26 (М12×1) с воздушным охлаждением. Подключение осуществляется через гайку с резьбой M12×1. Подключение через 2 PIN. Первый метр кабеля выполнен из кожи.

Цена: 4 911 р

Горелки с водяным охлаждением представлены серией: TIG TP 18. Длина кабеля горелки: 4 и 8 метров.

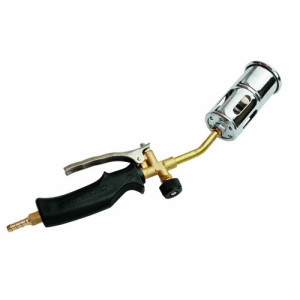

Конструкция газовой горелки

Теперь рассмотрим, как устроена пропановая горелка — какие узлы имеются и для чего они предназначены. В качестве примера рассмотрим комбинированную газовоздушную горелку, подсасывающую воздух из окружающего пространства.

Газовоздушная горелка

1. Камера предварительного разогрева топлива – емкость, внутри которой установлен электрический нагревательный элемент с возможностью регулировки силы подаваемого на него тока. Данный узел может устанавливаться опционно, например, когда требуется выполнять работы при отрицательных температурах воздуха.
2. Корпус горелки – эта часть устройства изготавливается из жаропрочной стали, в ней происходит смешивание топливной струи с воздухом.
3. Форсунка – элемент соединяется с корпусом через накидную гайку, имеющую герметичное уплотнение.
4. Управляющий клапан – узел, выполняющий контроль над значением давления пропана на любой момент времени. Стоит заметить, что при длительных перерывах подача газа будет отключена автоматически.
5. Удлинительная трубка – в нее поступает горючая смесь от разделителя потока. Последняя деталь установлена сразу за форсункой.
6. Мундштук – форма этого элемента определяет ширину горючей смеси на выходе из сопла. Также он предназначен для защиты пламени от ветра.
7. Управляющий вентиль – регулирует подачу горючей смеси, а соответственно и длину вырывающегося из сопла пламени.
8. Ручка, изготовленная из жаропрочного пластика – позволяет с удобством и безопасностью управлять инструментом.

Горелка кровельная с сопломКакими бывают газовые горелки для кровли

Помимо перечисленного, в комплект поставки могут входить и дополнительные детали. Например, набор уплотнительных паронитовых прокладок, сменный инжектор, соединительный хомут на баллон.

Типовая схема подключения газовоздушной горелки для выполнения бытовых и хозяйственных работ

Для использования газовоздушных горелок требуется также одноступенчатый редуктор на баллон, который обеспечит нормальное давление подаваемого топлива. Также не обойтись без резинового шланга комбинированного типа. Класс изделия – первый, по еще более старому ГОСТ 9356-75. Шланг должен иметь нитяную оплетку и быть диаметром 9 мм.

Как пользоваться горелкой

Пользование кровельной горелкой осуществляется в следующей последовательности.

Как пользоваться газовой горелкой для кровельных работ

1. Перед тем как осуществить запуск, обязательно необходимо проверить герметичность уплотнительных прокладок. Для этой цели необходимо через горелку пропустить воздух.
2. Если обнаруживается утечка, то уплотнительные кольца нужно заменить на новые, промазав их герметиком. После этой процедуры горелкой можно будет воспользоваться не ранее чем через сутки.
3. При запуске первым делом открывается вентиль на подачу воздуха, потом – газа. Далее при помощи имеющейся системы поджига (пьезоэлемент, зажигалка, спичка) воспламеняется горючая смесь на выходе из сопла.
4. Перемещается рассекатель, чтобы отрегулировать достаточную длину факела, мундштуком регулируется его ширина.

Горелка на баллон с пропаномSIEVERT (большая монолитная)SIEVERT (малая разборная)

Отключение горелки выполняется строго в обратной последовательности.

Разновидности горелок

На рынке газового оборудования можно столкнуться с большим выбором моделей, которые различаются по размеру, мощности, типу топлива и тому подобное. Для удобства, разновидности сокращают по двум первым буквам, ГГ (газовая горелка), а после добавляется номер, определяющий мощность или модель и, возможно, уточняющая буква. Вот перечень основных горелка, которые чаще всего используют в работе:

ГГ-2 (бытовая);

ГГ-2У (укороченная), для труднодоступных мест;

ГГ-2С (усиленная, нержавеющая сталь), профессиональное оборудование для работ в суровых условиях;

ГГС1-1,7 (нержавеющая сталь, облегченная), для сушки;

ГГК-1 (курковая), для обжига поверхностей;

ГГС1-1,0 (нержавеющая сталь), для мелких работ на поверхностях с большим уклоном;

ГГС1-0,5 (экономичный расход топлива);

ГГС4-1,0 (с раскатчиком), покрывает большую площадь;

ГВ-3 (газовоздушная), для подогрева металла, сварки и пайки;

ГВ-111Р, для плавки битумных материалов;

ГВ-550, для работ с металлами, гидроизоляции, для плавки битумных материалов;

• ГВ-850, для работ с металлами, гидроизоляции, для плавки битумных материалов;
• ГВ-900, для работ с металлами, гидроизоляции, для плавки битумных материалов.

Что это такое

Для кровельных работ используют специальное приспособление, которое называется горелка. Это устройство представляет собой целую систему по сжиганию топлива, превращая его в направленную струю пламени. В качестве топлива чаще всего используется газ, но возможно использование жидкого топлива, дизель или бензин.

Газовая горелка для кровельных работ по конструкции похожа на металлическую трубу со специальной насадкой на конце, которая укрывает пламя от ветра, и рукояткой на другом конце. На рукоятке может находится регулятор интенсивности подачи топлива, стоппер, датчик давления и другие приспособления. Эта труба подключается, напрямую или через соединительной шланг к баллону с топливом.

Такой инструмент используют для:

удаления лишней влаги, просушка;

спаивания металлических деталей;

обжига поверхностей, термическая обработка.

Функционал газового помощника не заканчивается на этих задачах, и может использоваться в самых разных направленностях, где требуется создание высокой температуры. Помимо этого, существуют различные дополнительные комплектующие для газовой горелки для кровельных работ.

Виды газовых горелок

Конечно, горелки существуют не только пропановые. Также имеется целая классификация по различным признакам. Давайте разберемся с этим немного подробнее.

1. Помимо газовых, встречаются еще и жидкостные горелки. Работают они на солярке. Применяются намного реже пропановых, так как их эффективность можно заметить лишь в диапазоне температур окружающего воздуха от +10 до +15 градусов по Цельсию.

   ГВ-103-Р

2. Если продолжать классифицировать по видам топлива, то в список можно внести модели, работающие на горючих смесях. В этом случае в рабочую зону помимо газа (пропана или ацетилена) подается кислород или воздух.

   Горелка ГВ-131 на два сопла

3. Делят горелки также и по количеству рабочих сопел — существуют модели, в которых сопел может быть 4 штуки. Это позволяет расширить технические возможности устройства – прогревать одновременно большую площадь материала, что позволяет существенно ускоряться при работе. Однако при этом стоит помнить, что растет и расход топлива. То есть применение таких моделей будет оправдано на больших площадях.

   ГВ-111

4. Классифицировать инструмент можно также по отсутствию или наличию редуктора – устройства, позволяющего менять интенсивность подачи топлива в рабочую зону, а значит, регулировать мощность пламени. Безредукторные горелки имеют самое простое строение и стоят дешевле.

   Газовая паяльная лампа KEMPER

5. Существуют модели с разным вариантом поджига. Современные устройства имеют функцию пьезоподжига, что намного удобнее и безопаснее, чем пользоваться для этих целей зажигалкой или спичкой.

   Вариант поджига у горелки тоже может быть разным

6. Различают горелки также по форме и длине газоподающей трубки. Бывают они прямыми, гнутыми, укороченными и стандартной длины. Этот параметр подбирается под определенные задачи, позволяя с удобством работать в тех или иных ситуациях.

   Инжекторная горелка

Правила безопасности при работе с горелками

Какая качественнее: профессиональная или бюджетная?

Итак, профессиональные подрядчики закупают обычно дорогие профессиональные газовые горелки, которые надежны и безопасны в использовании. А вот домашнему умельцу для оборудования и ремонта крыши собственного дома подойдет и небольшой удобный инструмент без дополнительных притязаний. Будет ли хуже качество работы? Вовсе нет! Просто такая газовая горелка не подходит для промышленных работ, где ее используют едва ли не каждый день и где на первом месте – бесперебойность процессов и абсолютная безопасность.

Не приемлема также такая ситуация, когда бригада выезжает на новый объект (и, конечно же, сроки обязательно горят), а горелка – с дефектом. Нет ни времени, ни резерва для того, чтобы все останавливать и выезжать закупать новое оборудование. Тогда как при аккуратном обращении в руках у домашнего мастера даже самый китайский агрегат прослужит верой и правдой не один десяток лет. Особенно, если его использовать не чаще, чем раз в сезон.

И в итоге что при работе с массивной профессиональной горелкой, что с обычной, вы получите одинаковый результат. Но какой бы дорогой и профессиональной не была газовая горелка, перед каждым использованием обязательно проверяйте ее соединительный шланг, герметичность мест соединений и засорение мундштука. Подобные проблемы встречаются не часто, но, если пропустить какой-то дефект, есть риск серьезных последствий.

Хотя, если у вас появилась идея приобрести самую дешевую «зажигалку» (сколько там крыше гаража надо?), то мы поспешим вас отговорить. Дело в том, что если у газовой горелки окажется слабый редуктор, то толку от огня будет не больше, чем от той же паяльной лампы. Работа будет идти крайне медленно – пока нагреете одну часть листа, вторая уже успеет остыть. В итоге вам просто придется снять редуктор и работать без него на свой страх и риск.

Требования правил пользования горелкой

Работа с открытым пламенем считается опасной для здоровья, к ее выполнению допускаются только совершеннолетние.

1. Газовый баллон всегда ставьте только вертикально на твердой ровной поверхности крыше, при возможности в тени. На сильном солнце его лучше укрывать. Если наплавление делается в закрытых помещениях, то надо обеспечить эффективную вентиляцию. Баллоны следует предохранять от ударов.

   Газовый баллон всегда ставьте только вертикально

2. Все устройства, которые подключаются к баллону, необходимо периодически проверять на механическую прочность и герметичность. Запрещается работать с неисправным оборудованием. Пред каждым подключением горелку и шланги нужно очищать от грязи. Длина резинового шланга должна превышать 8 м.

   Оборудование должно быть исправным

3. Если намечается перерыв в работе, то пламя обязательно нужно погасить. Рабочему ходить с горящей горелкой вне зоны проведения кровельных работ. Нельзя держать шланги под мышкой или обматывать вокруг пояса. По возможности надо работать с наветренной стороны.

   Если необходимо сделать перерыв в работе, пламя обязательно нужно погасить

Во время работы с горелкой на рабочего могут воздействовать следующие неблагоприятные факторы: возникновение пожара или воспламенения кровельного материала, взрыв баллона, термические травмы, отравление парами битума, чрезмерная усталость из-за неудобной позы. Для защиты от перечисленных рисков должны предприниматься специальные меры, каждому работнику необходимо проходить обучение и инструктаж на рабочем месте. Категорически запрещается работать с газовой горелкой в нетрезвом состоянии, каждое нарушение правил техники безопасности должно как можно скорее пресекаться руководящим составом.

Работа должна выполняться в соответствии с техникой безопасности

Перед началом наплавления нужно освободить рабочее место, предусмотреть конкретное место расположения баллона и горючих кровельных материалов. Ничто не должно мешать свободно передвигается, следует максимально исключить случайное падение. Если есть сомнения в соблюдении требований техники безопасности, то работу нельзя начинать до полного устранения проблем.

В случае возникновения аварийных ситуаций нужно как можно скорее вызывать врача и оказывать первую домедицинскую помощь. При ожогах поврежденные участки следует поливать чистой водой. Категорически запрещается смазывать их жиром, маслом, вазелином и прочими народными средствами. К таким местам нельзя прикасаться руками, запрещается вскрывать пузыри с жидкостью. После возникновения ЧП все работы на крыше полостью прекращаются до приезда соответствующих служб.

После завершения герметизации крыши надо все привести в порядок: убрать за собой строительный мусор, отрезки кровли и т. д. Горелку надо проверить и очистить, если есть повреждения, то сразу выполняется ремонт или замена. Если нет возможности отремонтировать устройство, то надо обязательно об этом помнить. Аппаратура и оборудование должны храниться в специальных местах, к ним ограничивается доступ третьих лиц.

После завершения герметизации крыши надо все привести в порядок, нельзя оставлять горелку и баллон на улице

Что это за оборудование?

Кровельная горелка – это металлическая емкость, которая оборудована форсункой и рукояткой из дерева. Рукоятка крепится к корпусу. Стакан на горелке выполнен таким образом, чтобы избежать затухания пламени от ветра при работе. Газ подается на стакан через трубку. Используется газ пропан. В баллоне он находится под давлением. На горелке есть вентиль, что позволяет без труда подавать нужное количество газа для горения. Также можно регулировать непосредственно длину пламени.

Для того, чтобы расход топлива в газовой горелки был сбалансированным, на устройстве устанавливается редуктор. Он и позволяет регулировать расход газа. Каждая газовая горелка оборудована так, что дополнительно подсасывается воздух из окружающей среды. Чтобы запустить устройство необходимо открыть газ и поджечь его спичками и или зажигалкой.

На каждой газовой горелке имеется устройство для регулировки режимов. Большинство горелок имеют режим ожидания. Это означает, что при паузах в работе горелка переходит в экономный режим и экономит газ.

Кровельная газовая горелка изготавливается из самых прочных и высококлассных материалов, так как при работе она нагревается до высоких температур. Длина самой ручки составляет около 1 метра. Это обеспечивает удобную работу с устройством. Вес самой горелки достигает полутора килограммов.

Устройство таких горелок немного другое. Они работают на мазуте или дизельном топливе. В таких горелках топливо подается под давлением камеру, после чего оно превращается в распыленное вещество. Топливо горит ровным пламенем. Оно также поджигается спичками или зажигалкой. Преимущество дизельного устройства заключается в том, что, в отличие от газовой горелки, с ним можно работать при холодных погодных условиях.

При укладке рубероида для покрытия крыши, без такого устройства, как кровельная горелка, невозможно обойтись. Так укладываются современные наплавляемые материалы.

Итак, всю работу условно делят на несколько этапов.

Для начала готовится основание для укладки любого материала. Покрытие очищают от лишнего мусора и при необходимости ровняют стяжкой из бетона. Площадь застилается рулонным материалом. При этом соседние листы должны ложиться внахлест один на одного. Ширина наложения должна составлять 9 сантиметров минимум. Затем необходимо провести разметку и назад свернуть рулоны, предварительно закрепить их у основания крыши при помощи горелки.

Горелку используют для того, чтобы нагревать нижнюю часть рулона и медленно раскатывать его по покрытию. Необходимо прижимать материал к основанию поверхности.

Придавливают материал с помощью ручного катка

Важно не оставлять воздуха под слоем рубероида. Недопустимы складки

В конце концов, все швы прогреваются горелкой кровельной. После того, швы еще раз прокатываются.

Нужно знать, что работать с использованием газовой горелки на улице можно только тогда, когда температура воздуха не составляет ниже 15 градусов ниже ноля. Если температура ниже 15 градусов, то используется горелка, которая работает на дизельном топливе или мазуте. Стоит отметить, что как газовые горелки, так и работающие на дизельном топливе отлично адаптированы к работам в не самых благоприятных климатических условиях.

Самая качественная горелка позволяет за один рабочий день проложить до 600 метров рубероида. При этом качество работы будет довольно высоким. Такое хорошее оборудование должно позволить работать горелке даже сильном ветре без задувания. Все работы ведутся под открытым небом на улице.

Как изготовить газовую горелку своими руками?

Сегодня производители предлагают огромный ассортимент газовых горелок, способный удовлетворить практически любого пользователя. Но, бывают случаи, когда самодельный инструмент занимает достойное место в домашней мастерской.

Изготовление газовой горелки своими руками вполне осуществимо в домашних условиях. Если по тем или иным причинам вы не можете купить, сделать горелку, можно взять в аренду/, в прокат.

Что для этого потребуется:

• Газовый жиклёр с диаметром проходной части сопла 0,8 мм. Проще всего подобрать от отслужившего свой срок автомобильного карбюратора. Комплектом дополнительных жиклёров зачастую комплектуются домашние газовые плиты.
• Газовая магистраль – медная или латунная трубка длиной в 70 – 80 см. Диаметр и толщина стенок подбираются такими, чтобы можно было с одного края нарезать внутреннюю резьбу для закрепления жиклёра.
• Деревянная или пластиковая рукоятка. Широкий выбор вариантов. Должно быть красиво и удобно.
• Стакан – является корпусом горелки и ограждает зону горения. Можно подобрать кусок тонкостенной металлической трубы длиной в 100 – 140 мм, внутренним диаметром 25 – 40 мм. Можно изготовить из листового металла толщиной в 0,8 – 1 мм. Края соединить сваркой или с помощью заклёпок. Материал для изготовления – мягкое железо, медь, латунь.
• Регулирующий вентиль. Пожалуй, наиболее сложный вопрос в конструкции. Должен легко перекрывать газ, быть удобным в пользовании. Можно поискать среди водопроводной арматуры, можно подобрать с отслужившей свой срок домашней газовой плиты.
• Газовый баллон, редуктор, гибкий шланг. Не стоит ничего изобретать, взять готовое. Эти элементы напрямую затрагивают вопросы безопасной эксплуатации.

Сборку производим в такой последовательности:

1. В трубке газовой магистрали с одной стороны нарезаем внутреннюю резьбу и вкручиваем жиклёр.
2. К этой же стороне трубки снаружи прикрепляем стакан. Используем три распорки из подручного материала.
3. В рукоятке просверливаем отверстие, вставляем в него другой конец газовой магистрали и фиксируем при помощи клея.
4. Выход регулирующего крана соединяем с концом магистрали, выступающим с задней части рукоятки.
5. Вход регулирующего крана подключаем к гибкому шлангу, фиксируем хомутом.
6. Соединяем второй конец гибкого шланга, редуктор, газовый баллон.
7. Подаём газ, ожидаем пока газ вытеснит воздух, находящийся в шланге.
8. Поджигаем, регулируем необходимую длину пламени.

При изготовлении горелки своими руками необходимо помнить, что газовая горелка – инструмент повышенной опасности. Тщательно обдумывайте каждую операцию. Необходимо исключить возможность утечки газа при работе самодельной горелки.

Выводы и полезное видео по теме

Объяснение принципов работы, устройства и правил применения ГВ горелки на примере одной из моделей:

ГВ горелки – эффективное, мобильное, простое в использовании оборудование, предназначенное для широкого круга работ в различных сферах, предусматривающих применение огня или горячего воздуха.

Выбирая подобное оборудование, учитывайте все критерии и параметры, которые влияют на качество, удобство и безопасность выполнения целевых задач.

Хотите рассказать о том, как выбирали газовоздушную горелку или как использовали ее в деле? Поделитесь ориентирами выбора инструмента и технологическими тонкостями его использования. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы по теме статьи, публикуйте фото.
